Пиролизный котел ATMOS DC40SX для древесины
Мощность 40кВт. Площадь обогрева до 380м². Вид топлива - древесина. КПД 90%. Длина дров 50см. Пиролизный котел чешского производителя ATMOS серии DC40SX - твердотопливный котел отопления длительного горения.
Колотые дрова длиной 530мм диаметром 80-150мм различных пород - ель, сосна, береза, дуб, бук - основной вид топлива для пиролизных котлов ATMOS.
Кстати, у ели тепловая емкость на 1кг составляет 16250 кДж, у березы - 15500 кДж, а у дуба - 15100 кДж. Для любого твердотопливного котла, в том числе и в Атмосе, рекомендуется использовать древесину влажностью 20%.
Древесина влажностью 20% имеет тепловую ценность 4кВт/час на 1 кг древесины. А древесина влажностью 60% - 1,5кВт/час на 1 кг древесины. Качество топлива в значительной степени влияет на работу котла. При использовании в твердотопливном котле влажное топливо существенно снижается КПД, увеличивается расход топлива и сокращается срок службы котла и дымохода. Это характерно для всех твердотопливных котлов. Объем загрузочной камеры сравнительно небольшой для котла такой мощности - 140дм3, но благодаря пиролизу (процессу газогенерации) длительность горения одной закладки дров достигает 8-12 часов. Поэтому газогенераторные котлы называются котлами длительного горения.
Газогенераторные котлы ATMOS отличаются экономичностью - расход дров в течение отопительного сезона на 30-40% меньше по сравнению с котлами прямого горения.
Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS DC 40 SX с аккумулирующей емкостью гарантия 3 года!
Котел ATMOS состоит из двух камер. Верхняя камера предназначена для закладки дров и имеет форму полусферы. Такая конструкция камеры позволяет больше загрузить дров. В нижней камере происходит процесс сжигания топливного газа. Особенность газогенераторных котлов отопления заключается в том, что пламя в котле направлено не вверх, как это обычно бывает, а совсем наоборот – вниз. Топливо в котле не горит, а только тлеет, выделяя так называемый «полезный газ» - это процесс пиролиза.
Пиролиз (процесс газогенерации) - процесс термического разложения твердого топлива, происходящий без доступа кислорода.
При пиролизе/газогенерации происходит разложение древесины на углеродистый остаток и пиролизный газ. Именно этот газ является основным источником необходимого тепла для нагрева теплоносителя. Пиролиз - это высокотемпературный процесс, при котором образуется максимальное количество газа, являющимся источником тепла в газогенераторных котлах, и минимальное образование отходов. Количество выбросов (СО), попадающих в атмосферу, составляет 700-1200. В то время как у твердотопливных котлов прямого горения этот показатель значительно выше - 12 000. Поэтому, когда топится газогенераторный котел, дым из трубы практически не виден. Благодаря минимальному образованию золы в виде пепельной пыли нет необходимости ежедневно чистить котел. Достаточно, примерно, 1-2 раза в месяц. Такой способ сжигания древесины является наиболее безопасным, экономичным, эффективным и экологически чистым. Поэтому твердотопливные котлы ATMOS называются газогенераторными энергоэффективными котлами длительного горения. Благодаря процессу газогенерации в котлах ATMOS КПД достигает наивысшего для твердотопливных котлов показателя - 90%.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ГАЗОГЕНЕРАТОРНОГО КОТЛА DC40SX
Так как пиролиз (газогенерация) является высокотемпературным процессом, котлы ATMOS производят по запатентованной технологии и применяют высокотехнологичные материалы.
В нижней камере сжигание пиролизного газа происходит при температуре 1500С0. Для максимального поглощения тепла и защиты от прогорания нижняя камера выложена специальным формовым огнеупором (армированной керамикой). Между камерами находится керамическая форсунка (сопло) для газификации древесины, которая способствует полному сгоранию топлива. На керамической форсунке, благодаря ограниченной подаче воздуха, подожженные дрова не горят в полную силу, а только тлеют. Над раскаленными углями образуется высокотемпературный слой, который обеспечивает предварительное подсушивание топлива и одновременно подогревает поступающий в зону горения воздух.
Теплообменник газогенераторного котла DC40SX изготовлен из специальной котловой легированной стали толщиной 6 мм. Конструкция теплообменника проходит испытание давлением 10бар. А встроенный охлаждающий контур против перегрева защищает котел от перегрева. Поэтому газогенераторные котлы ATMOS являются надежными и безопасными.
Важная особенность газогенераторных котлов ATMOS – вытяжной вентилятор. Вытяжной вентилятор поддерживает температуру воды на выходе из котла, ограничивает задымление при дополнении топлива, удаляет неприятные запахи и способствует более быстрому прогреванию дымохода. Чем быстрее прогреется дымоход, тем меньше образуется конденсата, а значит, увеличивается срок службы котла и дымохода. Газогенераторные котлы ATMOS могут работать и без вентилятора с понижением мощности до 70%.
Отличие газогенераторных котлов заключается ещё и в том, что в процесс горения вовлечено не все топливо, а лишь необходимое количество. Поэтому в газогенераторных котлах ATMOS не происходит колебания мощности, а заданный режим стабилен во время всего процесса сгорания топлива, сколько бы его не осталось в топке.
Все котлы оснащены охлаждающим контуром от перегрева для безопасной работы котла.
Еще одна не менее важная особенность - в газогенераторный котел DC40SX независимо от времени приобретения можно установить пеллетную горелку ATMOS A45.
ПАНЕЛЬ УПРАВЛЕНИЯ
Электромеханическая регулировка в стандартном исполнении котла - грамотное решение для управления работой котла и вентилятора простым и надежным способом. Вентилятор автоматически включается / выключается при изменении температуры теплоносителя в системе отопления.
Состав панели:
- Главный выключатель - выключает котел в случае необходимости
- Предохранительный термостат - защитный термостат от перегрева котла
- Термометр - указывает температуру воды на выходе из котла
- Регулировочный термостат (котловой) - управляет работой вентилятора по температуре воды на выходе из котла
- Термостат топочных газов - отключает вентилятор котла после догорания топлива.

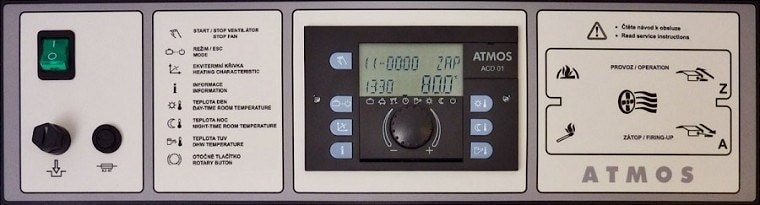

Пиролизный котел ATMOS DC40SX можно оснастить электронным блоком управления ATMOS ACD 01, который поддерживает необходимую температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры, и времени суток. Управляет котлом через интернет или мобильную связь.

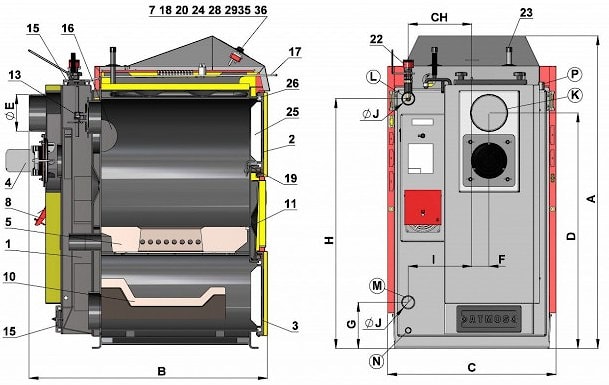

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
| 1. | Корпус котла | 17. | Тяга растопочной заслонки |
| 2. | Дверцы загрузочной камеры | 18. | Термометр |
| 3. | Дверца нижней камеры | 19. | Заслонка топки |
| 4. | Вытяжной вентилятор | 20. | Выключатель с контрольной лампочкой |
| 5. | Керамическая форсунка (сопло) | 22. | Регулятор тяги «Honeywell FR 124» |
| 6. | Панель управления | 23. | Охлаждающий контур от перегрева |
| 7. | Предохранительный термостат | 24. | Регулировочный термостат вентилятора |
| 8. | Воздушная заслонка | 25. | Наполнитель дверок – материал Сибрал |
| 10. | Формовой огнеупор нижней камеры | 26. | Уплотнение дверок – шнур 18х18 |
| 11. | Технический шнур керамической форсунки | 28. | Термостат для насоса |
| 13. | Растопочный клапан | 29. | Конденсатор вентилятора |
| 15. | Крышка для очистки | 35. | Термостат топочных газов |
| 16. | Заслонка | 36. | Предохранительный термостат |
| Высота (А) 1260мм,ширина (С) 670мм, глубина (В) 970м, диаметр дымохода (Е) 150/152мм. | |||
МОНТАЖ И ПОДКЛЮЧЕНИЕ
Данные схемы являются примером грамотного монтажа для эффективного и экономичного отопления. Газогенераторный котел ATMOS с аккумулирующим баком и Ладдоматом обеспечивает 20-30% экономии топлива, долгий срок службы котла и дымовой трубы, более комфортное обслуживание.
Производителем разработано больше схем монтажа газогенераторных котлов с применением различного оборудования для комфорта и энергоэффективности. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналог Ладдомата насосный узел THERMOMAT. Монтаж котла с аккумулирующим баком снижает потребление топлива на 20-30%, а длительность между растопками котла может достигать от 1 до 3 дней. Монтаж котлов возможен без аккумулирующей емкости, особенно комбинированных котлов с горелкой для топливных масел.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ:Каталог газогенераторных котлов
Руководство/паспорт по эксплуатации
ОБЗОР пиролизных котлов ATMOS для дров серии DC_S.
ГАЗОГЕНЕРАТОРНЫЕ КОТЛЫ ATMOS - ВЫСОКИЙ КОМФОРТ ОТОПЛЕНИЯ ПО ДОСТУПНОЙ ЦЕНЕ!
Позвоните нам, чтобы уточнить цену на котел ATMOS DC40SХ +375 17 323-69-47 , +375 29 374-13-45
Купить пиролизный твердотопливный котел ATMOS DC 40 SX - обеспечить свой дом комфортом на многие годы. Это надежный, экономичный, эффективный, безопасный и, самое главное, умный котел! Приезжайте в наш салон отопительного оборудования. Здесь представлены котлы и можно проконсультироваться по техническим вопросам. Торговый дом "АТМОС" - официальный дилер чешского производителя ATMOS. Мы предлагаем широкий ассортимент твердотопливных пиролизных и пеллетных котлов ATMOS, выгодные условия покупки и рассрочки от 4 до 12 месяцев, монтажа котлов и систем отопления и сервисного обслуживания котлов ATMOS.
Позвоните нам +375 29 374 13 45 или оставьте запрос, чтобы купить пиролизный котел ATMOS DC40SХ со скидкой и получить дополнительные бонусы.
производитель
ATMOS
Мощность
40 кВт
Топливо
Древесина
Отапливаемая площадь
400 м²
