Газогенераторный котел для древесины DC50S

Производитель:

Мощность
50кВт. Площадь обогрева до 480м². Вид топлива - древесина. КПД 90%.



Энергоэффективный газогенераторный котелдлительного горения с вытяжным вентилятором - ATMOS DC50S.



Основное топливо для пиролизнвх котлов отопления ATMOS серии DC__S - колотые дрова длиной 730мм диаметром 80-150мм различных пород - ель, сосна, береза, дуб, бук. Кстати, у ели тепловая емкость на 1кг составляет 3900ккал, у березы - 3750 ккал, а у дуба - 3600ккал. Как и для любого твердотопливного котла в Атмосе рекомендуется использовать древесину влажностью 20%. Например, древесина влажностью 20% имеет тепловую ценность 4кВт/час на 1 кг древесины. А древесина влажностью 60% - 1,5кВт/час на 1 кг древесины. В значительной степени на работу котла влияет качество топлива. Качество топлива в значительной степени влияет на работу котла. При использовании в твердотопливном котле влажного топлива существенно снижается КПД, увеличивается расход топлива и сокращается срок службы котла и дымохода. Поэтому, если использовать влажное топливо, снижается КПД твердотопливного котла, существенно увеличивается расход дров, а это сокращает срок службы дымохода и котла. Это характерно для всех твердотопливных котлов. Объем загрузочной камеры относительно небольшой – 180дм3. Благодаря пиролизу (процессу газогенерации) длительность горения одной закладки дров достигает 8-12 часов. Пиролиз - процесс достаточно энергоемкий и энергоэффективный, поэтому для газогенераторных котлов ATMOS требуется топлива на 30-40% меньше на отопительный сезон по сравнению с котлами прямого горения.

Пиролиз (процесс газогенерации) - термическое разложение твердого топлива, происходящий без доступа кислорода.

Иными словами: при газогенерации происходит разложение древесины на углеродистый остаток и пиролизный газ. Пиролиз/газогенерация - это высокотемпературный процесс, при котором образуется максимальное количество газа, который является источником тепла в газогенераторных котлах ATMOS, и минимальное образование отходов. Количество выбросов (СО), попадающих в атомсферу, составляет 700-1200. В то время как в твердотопливных котлах прямого горения этот показатель значительно выше - 12 000. Поэтому, когда топится газогенераторный котел, дым из трубы практически не виден. Благодаря минимальному образованию золы в виде пепельной пыли нет необходимости ежедневно чистить котел, не больше 1-2 раза в месяц. Такой способ сжигания древесины является наиболее безопасным, экономичным, эффективным и экологически чистым. Поэтому газогенераторные твердотопливные котлы ATMOS называются энергоэффективными котлами длительного горения. Благодаря процессу газогенерации в котлах ATMOS наивысший КПД - 90%.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ГАЗОГЕНЕРАТОРНОГО КОТЛА§

Так как пиролиз (газогенерация) является высокотемпературным процессом, котлы ATMOS производят по
Котел в разрезе
запатентованной технологии и применяют высокотехнологичные материалы.

Котел ATMOS представляет собой двухкамерную конструкцию. Верхняя камера - для загрузки дров, нижняя - камера дожига, где происходит сжигание пиролизного газа при температуре 1500С0. Для максимального поглощения тепла и защиты от прогорания нижняя камера выложена специальным формовым огнеупором (армированной керамикой). Между камерами находится керамическая форсунка (сопло) для газификации древесины, которая способствует полному сгоранию топлива. На керамической форсунке, благодаря ограниченной подаче воздуха, подожженные дрова не горят в полную силу, а только тлеют. Над раскаленными углями образуется высокотемпературный слой, который обеспечивает предварительное подсушивание топлива и одновременно подогревает поступающий в зону горения воздух.

Теплообменник газогенераторного котла DC50S изготовлен из специальной котловой легированной стали толщиной 6 мм. Конструкция теплообменника проходит испытание давлением 10бар. Поэтому газогенераторные твердотопливные котлы ATMOS являются надежными и безопасными.

Важная особенность газогенераторных котлов для таердого топлива ATMOS – вытяжной вентилятор. Вытяжной вентилятор управляет рабочей температурой котла, автоматически включаясь и выключаясь без дополнительных настроек, ограничивает задымление при дополнении топлива, удаляет неприятные запахи и способствует более быстрому прогреванию дымохода. Чем быстрее прогреется дымоход, тем меньше образуется конденсата, а значит, увеличивается срок службы котла и дымохода. Газогенераторные котлы ATMOS могут работать и без вентилятора с понижением мощности до 70%.

Вытяжной вентилятор
Верхняя загрузочная камера с форсункой
Встроенный охлаждающий контур


Отличие газогенераторных котлов заключается ещё и в том, что в процесс горения вовлечено не все топливо, а лишь необходимое количество.В процесс горении я вовлечено не все топливо, а только необходимое для поддержания температуры в системе отопления Поэтому у котлов на твёрдом топливе ATMOS не происходит колебания мощности, а заданный режим стабилен во время всего процесса сгорания топлива, сколько бы его не осталось в топке. Все котлы оснащены охлаждающим контуром от перегрева для безопасной работы котла. Еще одна не менее важная особенность - в газогенераторный котел DC50S независимо от времени приобретения можно установить пеллетную горелку ATMOS A45.

Панель управления котла

Электромеханическая регулировка в стандартном исполнении котла - грамотное решение для управления работой котла и вентилятора простым и надежным способом. Вентилятор автоматически включается / выключается при изменении температуры теплоносителя в системе отопления.



Состав панели:
  1. Главный выключатель - выключает котел в случае необходимости
  2. Предохранительный термостат - защитный термостат от перегрева котла
  3. Термометр - указывает температуру воды на выходе из котла
  4. Регулировочный термостат (котловой) - управляет работой вентилятора по температуре воды на выходе из котла
  5. Термостат топочных газов - отключает вентилятор котла после догорания топлива.


Каждый твердотопливный котел ATMOS можно оснастить электронным блоком управления ATMOS ACD 01, который поддерживает необходимую температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры, и времени суток. Управляет котлом через интернет или мобильную связь.

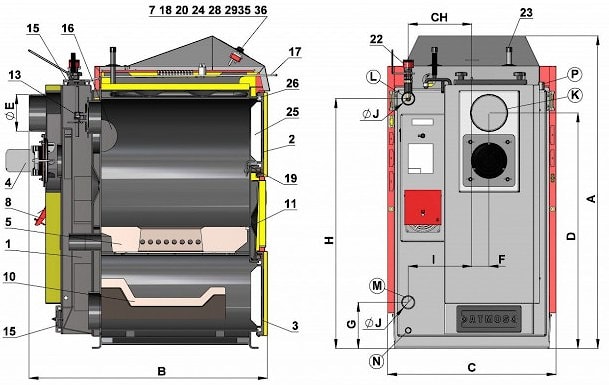

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ§



1.Корпус котла17.Тяга растопочной заслонки
2.Дверцы загрузочной камеры18.Термометр
3.Дверца нижней камеры19.Заслонка топки
4.Вытяжной вентилятор20.Выключатель с контрольной лампочкой
5.Керамическая форсунка (сопло)22.Регулятор тяги «Honeywell FR 124»
6.Панель управления23.Охлаждающий контур от перегрева
7.Предохранительный термостат24.Регулировочный термостат вентилятора
8.Воздушная заслонка25.Наполнитель дверок – материал Сибрал
10.Формовой огнеупор нижней камеры26.Уплотнение дверок – шнур 18х18
11.Технический шнур керамической форсунки28.Термостат для насоса
13.Растопочный клапан29.Конденсатор вентилятора
15.Крышка для очистки35.Термостат топочных газов
16.Заслонка36.Предохранительный термостат
Высота (А) 1260мм,ширина (С) 670мм, глубина (В) 1170м, диаметр дымохода (Е) 150/152мм.


МОНТАЖ И ПОДКЛЮЧЕНИЕ§

Монтаж котла с термостатическим вентилем
Монтаж котла с аккумулирующим баком и Ладдоматом


Данные схемы являются примером грамотного монтажа для эффективного и экономичного отопления. Газогенераторный котел ATMOS с аккумулирующим баком и Ладдоматом обеспечивает 20-30% экономии топлива, долгий срок службы котла и дымовой трубы, более комфортное обслуживание.

Производителем разработано больше схем монтажа газогенераторных котлов с применением различного оборудования для комфорта и энергоэффективности. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналлог Ладдомата насосный узел THERMOMAT. Монтаж котла с аккумулирующим баком снижает потребление топлива на 20-30%, а длительность между растопками котла может достигать от 1 до 3 дней. Монтаж котлов возможен без аккумулирующей емкости, особенно комбинированных котлов с горелкой для топливных масел.

Полезная информация

Каталог газогенераторных котлов

Руководство по эксплуатации

Пиролизные котлы ATMOS - высокий комфорт отопления по доступной цене!

Позвоните нам, чтобы уточнить цену на котел ATMOS DC50S +375 17 323-69-47, +375 29 374-13-45§

Для тех, кто ценит комфорт - купите газогенераторный котел ATMOS DC50S. Обеспечьте свой дом теплом и уютом. При покупке газогенераторного котла ATMOS Вы получаете сертификат надежности, экономичности и эффективности, пломбу безопасности. Одним словом, Вы приобретаете Smart (умный) котел ATMOS! Приглашаем в наш салон отопительного оборудования, чтобы получить профессиональную консультацию и купить газогенераторный котел для твердого топлива ATMOS DC50S. Торговый дом "АТМОС" - официальный дилер чешского производителя ATMOS. Мы предлагаем выгодные условия покупки и рассрочки, монтажа котлов и систем отопления и сервисного обслуживания котлов ATMOS.


Если вы хотите купить газогенераторный котел для древесины DC50S, вы можете:
