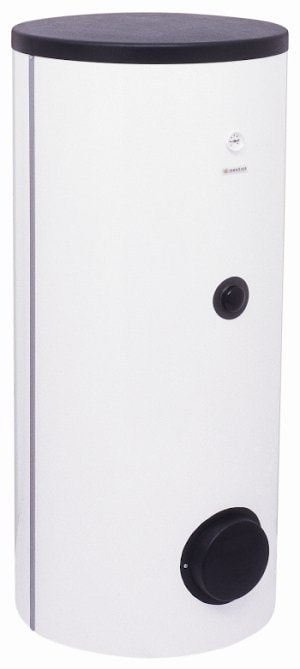

Бойлеры косвенного нагрева серии ОКC NTR (1 MPa)

Производитель:

Водонагреватели косвенного нагрева воды объёмом 300–1000 литров с эмалированным резервуаром при рабочем давлении до 1 Mpa. Водонагреватели оборудованы одним (NTR) либо двумя (NTRR) мощными спиральными теплообменниками, гильзами для датчиков контроля и управления, и также смотровым фланцевым люком. Для нагрева ГТВ применяется горячая вода с макс. температурой 110 °C и давлением 1,6 MPa. В смотровом люке можно смонтировать вспомогательный электронагревательный элемент серии R и SE (см. каталог дополнительного оборудования). Патрубок 6/4" над нижним теплообменником предназначен для монтажа вспомогательного электронагревательного элемента серии TJ для дополнительного нагрева. Такой дополнительный нагрев применяется при подключении водонагревателя к системе на солнечных батареях. У водонагревателей объёмом до 500 литров изоляцией служит слой твёрдой полиуретановой пены толщиной 50 мм, не содержащей фреонов. Водонагреватели на 750 и 1000 литров изолированы слоем 100 мм мягкой полиуретановой пены (молитаном) и поставляются отдельными узлами с резервуаром.

Основная функция§

Нагрев ГТВ горячей водой отопительной системы или в комбинации с электронагревом для больших и средних объектов, бойлерных с дежурным режимом работы, при более мощных альтернативных источниках энергии и т.д

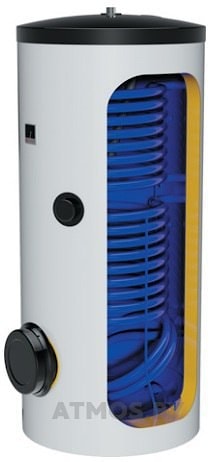

Резервуар водонагревателя сварен из стального листа и полностью покрыт эмалью, устойчивой к воздействию горячей воды. В качестве дополнительной антикоррозионной защиты в резервуаре установлен магниевый анод, который регулирует электрический потенциал внутренней части емкости и таким образом уменьшает действие коррозии. Внутри резервуара приварены один или два спиральных теплообменника из стальной эмалированной трубки, подключения горячей и холодной воды, циркуляция и гильза термостата. Трубчатый теплообменник предназначен только для контура отопления.

На боковой поверхности водонагревателя находится очистительное и смотровое отверстие с фланцем, внутренний диаметр которого 110 мм, межцентровое расстояние восьми болтов M8 – 150 мм – 300–500 литров, и 180 мм, межцентровое расстояние десяти болтов 225 мм – 750–1000 литров; в отверстие можно установить электрический нагреватель различной мощности с рабочим и предохранительным термостатом. Водонагреватели серии NTRR снабжены отверстием G 1 1/2“ для ввинчивания дополнительного нагревательного элемента. Этот вариант применяется в том случае, если водонагреватель подключен к гелиосистеме или системе с тепловым насосом – для дополнительного нагрева воды в верхней части водонагревателя до требуемой температуры. Корпус водонагревателя – из стального листа, покрытого порошковой краской (только у типов 400–500 л, остальные – в пластике), соединительные детали имеют металлическое покрытие.

Разрез OKC NTR


Разрез NTRR


Технические данные NTR

Объём [л] 300 390 485 719 955
Диаметр [мм] 670 700 700 910 1 010
Вес водонагревателя [кг] 108 123 143 210 274
Рабочее давление тёплой техн. воды [MPa] 1 1 1 1 1
Рабочее давление отоп. воды [MPa] 1 1 1 1 1
Макс. температура отоп. воды [°C] 110 110 110 110 110
Tемперат. тёплой техн.воды [°C] 95 95 95 95 95
Поверхность теплообменника [м^2] 1,45 1,8 1,9 3,7 4,5
Мощность теплообменника [kW] 48 57 65 99 110
Коэфф. мощности по DIN 4708 8,4 NL 15,2 NL 19,1 NL 30,5 NL 38,8 NL
Постоянная мощность TUV* [л/час] 1170 1395 1590 2440 2715


Технические данные NTRR

Объём [л] 292 380 470 731 958
Диаметр [мм] 670 700 700 910 1 010
Вес водонагревателя [кг] 124 138 158 198 258
Рабочее давление тёплой техн. воды [MPa] 1 1 1 1 1
Рабочее давление отоп. воды [MPa] 1 1 1 1 1
Макс. температура отоп. воды [°C] 110 110 110 110 110
Tемперат. тёплой техн.воды [°C] 95 95 95 95 95
Поверхность верхнего теплообменника [м^2] 0,8 1,05 1,3 1,17 1,12
Поверхность нижнего теплообменника [м^2] 1,55 1,8 1,9 1,93 2,45
Мощность нижнего/верхнего теплооб [kW] 48/26 57/31 65/40 60/33 76/32
Коэфф. мощности верх. теплооб. по DIN 4708 2,3 NL 3,4 NL 5,9 NL 6,2 NL 7,1 NL
Коэфф. мощности ниж. теплооб. по DIN 4708 4,2 NL 15,2 NL 19,1 NL 21 NL 26 NL
Постоянная мощность TUV* нижнего теплообменника [л/час] 1170 1395 1590 1460 1780
Постоянная мощность TUV* верхнего теплообменника [л/час] 630 740 970 815 870


* Теплая техническая вода 45 °C

Инструкция по монтажу и эксплуатации OKC 300-1000 NTR(R)/1MPa
Инструкция по монтажу и эксплуатации OKC 1500-2000 NTR (NTRR)/1MPa
