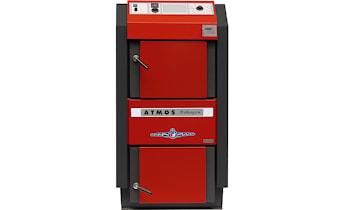

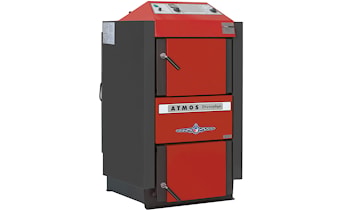

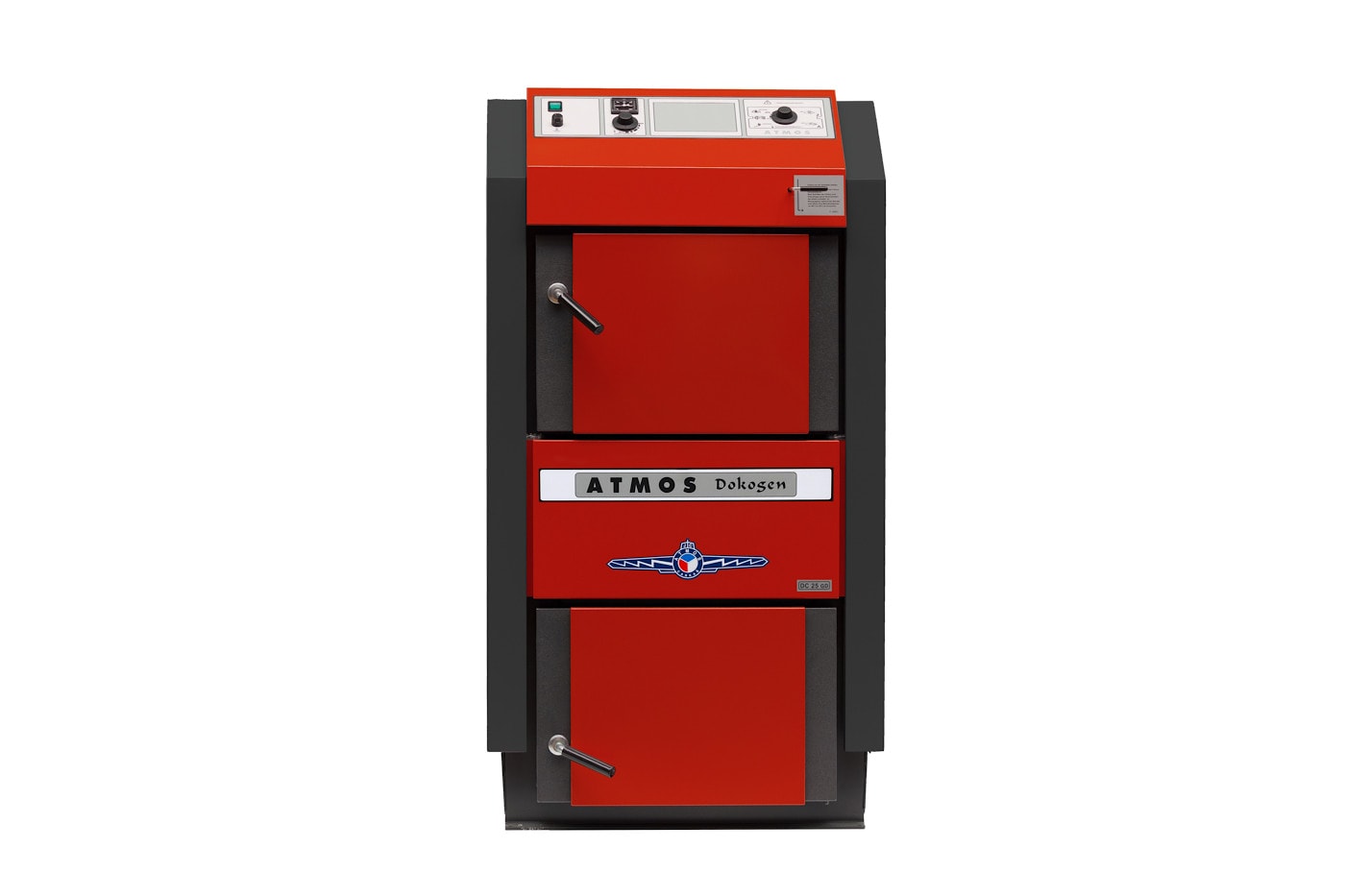

Газогенераторный котел для древесины DC30SX

Производитель:

Мощность 30кВт. Площадь обогрева до 280м2. Вид топлива - древесина. КПД 90%.

Эгергоэффективный твердотопливный котел длительного горения с вытяжным вентилятором - ATMOS DC30SX. В качестве топлива рекомендуется использовать колотые дрова длиной
530мм диаметром 80-150мм различных пород - ель, сосна, береза, дуб, бук. Кстати, у ели тепловая емкость на 1кг составлят 3900ккал, у березы - 3750 ккал, а у дуба - 3600ккал. Как и для любого твердотопливного котла в Атмосе рекомендуется использовать древесину влажностью 20%. Например, древесина влажностью 20% имеет тепловую ценность 4кВт/час на 1 кг древесины. А древесина влажностью 60% - 1,5кВт/час на 1 кг древесины. Качество топлива в значительной степени влияет на работу котла. При использовании в твердотопливном котле влажное топливо существенно снижается КПД , увеличивается расход топлива и сокращается срок службы котла и дымохода. Это характерно для всех твердотопливных котлов. Объем загрузочной камеры относительно небольшой - 100дм3, но благодаря пиролизу (процессу газогенерации) длительность горения одной закладки дров достигает 8-12 часов. У газогенераторных котлов ATMOS расход дров в течение отопительного сезона на 30-40% меньше по сравнению с котлами прямого горения.

Пиролиз (процесс газогенерации) - процесс термического разложения твердого топлива, происходящий без доступа кислорода.

Если сказать простыми словами, происходит разложение древесины на углеродистый остаток и пиролизный газ. Пиролиз - это высокотемпературный процесс, при котором образуется максимальное количество газа, являющимся источником тепла в газогенераторных котлах, и минимальное образование отходов. Количество выбросов (СО), попадающих в атомсферу, составляет 700-1200. В то время как у твердотопливных котлов прямого горения этот показатель значительно выше - 12 000. Поэтому, когда топится газогенераторный котел, дым из трубы практически не виден. Благодаря минимальному образованию золы в виде пепельной пыли нет необходимости ежедневно чистить котел. Достаточно, примерно, 1-2 раза в месяц. Такой способ сжигания древесины является наиболее безопасным, экономичным, эффективным и экологически чистым. Поэтому твердотопливные котлы ATMOS называются газогенераторными энергоэффективными котлами длительного горения. Благодаря процессу газогенерации в котлах ATMOS КПД достигает наивысшего для твердотопливных котлов показателя - 90%.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ГАЗОГЕНЕРАТОРНОГО КОТЛА§§

Так как пиролиз (газогенерация) является высокотемпературным процессом, котлы ATMOS производят по запатентованной технологии и применяют высокотехнологичные материалы.

Котел представляет собой двух-камерную конструкцию. Верхняя камера - для загрузки дров, нижняя - камера дожига, где происходит сжигание пиролизного газа при температуре 1500С0. Для максимального поглощения тепла и защиты от прогорания нижняя камера выложена специальным формовым огнеупором (армированной каремикой). Между камерами находится керамическая форсунка (сопло) для газификации древесины, которая способствует полному сгоранию топлива. На керамической форсунке, благодаря ограниченной подаче воздуха, подожженные дрова не горят в полную силу, а только тлеют. Над раскаленными углями образуется высокотемпературный слой, который обеспечивает предварительное подсушивание топлива и одновременно подогревает поступающий в зону горения воздух.

Теплообменник газогенераторного котла DC30SX изготовлен из специальной котловой легированной стали толщиной 6 мм. Конструкция теплообменника проходит испытание давлением 10бар. Поэтому газогенераторные котлы ATMOS являются надежными и безопасными.

Важная особенность газогенераторных котлов ATMOS – вытяжной вентилятор. Вытяжной вентилятор поддерживает температуру воды на выходе из котла, ограничивает задымление при дополнении топлива, удаляет неприятные запахи и способствует более быстрому прогреванию дымохода. Чем быстрее прогреется дымоход, тем меньше образуется конденсата, а значит, увеличивается срок службы котла и дымохода. Газогенераторные котлы ATMOS могут работать и без вентилятора с понижением мощности до 70%.

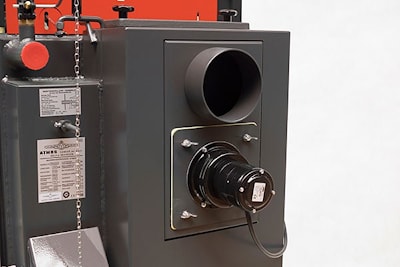

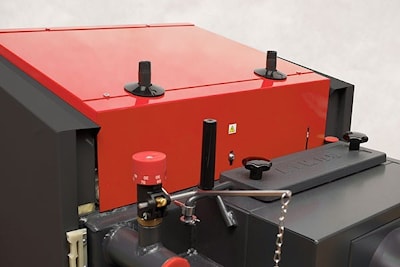

Вытяжной вентилятор

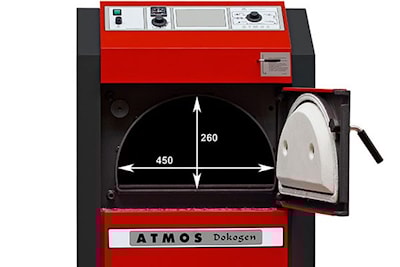

Размер загрузочной камеры
Встроенный охлаждающий контур


Отличие газогенераторных котлов заключается ещё и в том, что в процесс горения вовлечено не все топливо, а лишь необходимое количество. Поэтому у котлов на твёрдом топливе ATMOS не происходит колебания мощности, а заданный режим стабилен во время всего процесса сгорания топлива, сколько бы его не осталось в топке.
Все котлы оснащены охлаждающим контуром от перегрева для безопасной работы котла.
Еще одна не менее важная особенность - в газогенераторный котел DC30SX независимо от времени приобретения можно установить пеллетную горелку ATMOS A25.

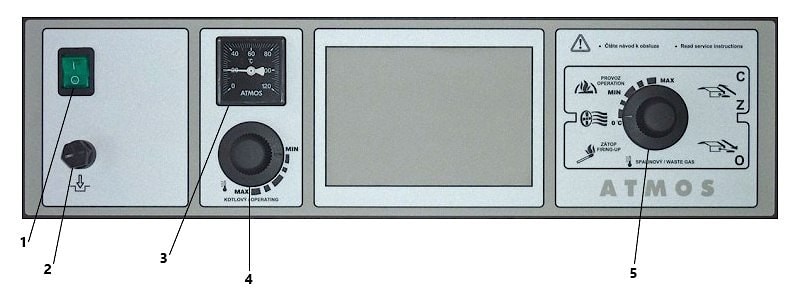

Панель управления котла

Электромеханическая регулировка в стандартном исполнении котла - грамотное решение для управления работой котла и вентилятора простым и надежным способом. Вентилятор автоматически включается / выключается при изменении температуры теплоносителя в системе отопления.



Состав панели:
  1. Главный выключатель - выключает котел в случае необходимости
  2. Предохранительный термостат - защитный термостат от перегрева котла
  3. Термометр - указывает температуру воды на выходе из котла
  4. Регулировочный термостат (котловой) - управляет работой вентилятора по температуре воды на выходе из котла
  5. Термостат топочных газов - отключает вентилятор котла после догорания топлива.

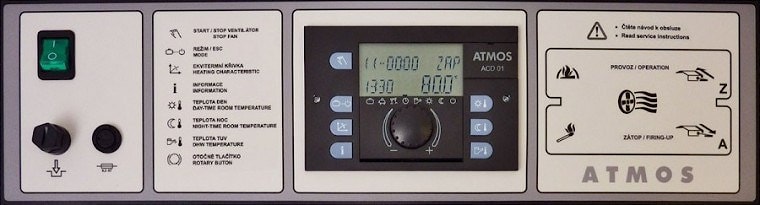

Каждый котел ATMOS можно оснастить электронной автоматикой управления ATMOS ACD 01, которая поддерживает необходимую температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры, и времени суток. Управляет котлом через интернет или мобильную связь.

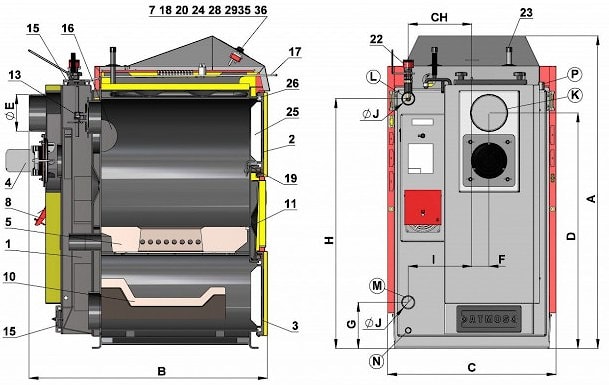

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ§



1.Корпус котла17.Тяга растопочной заслонки
2.Дверцы загрузочной камеры18.Термометр
3.Дверца нижней камеры19.Заслонка топки
4.Вытяжной вентилятор20.Выключатель с контрольной лампочкой
5.Керамическая форсунка (сопло)22.Регулятор тяги «Honeywell FR 124»
6.Панель управления23.Охлаждающий контур от перегрева
7.Предохранительный термостат24.Регулировочный термостат вентилятора
8.Воздушная заслонка25.Наполнитель дверок – материал Сибрал
10.Формовой огнеупор нижней камеры26.Уплотнение дверок – шнур 18х18
11.Технический шнур керамической форсунки28.Термостат для насоса
13.Растопочный клапан29.Конденсатор вентилятора
15.Крышка для очистки35.Термостат топочных газов
16.Заслонка36.Предохранительный термостат
Высота (А) 1180мм,ширина (С) 590мм, глубина (В) 970м, диаметр дымохода (Е) 150/152мм.

МОНТАЖ И ПОДКЛЮЧЕНИЕ§

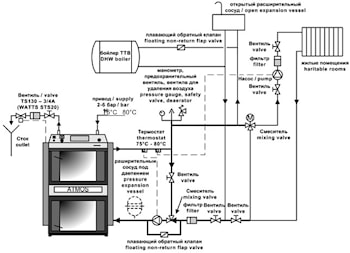

Монтаж котла с термостатическим вентилем

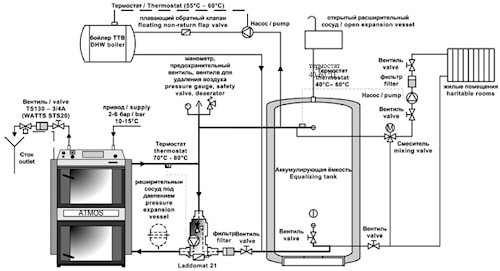

Монтаж котла с аккумулирующей емкостью и Ладдоматом


Данные схемы являются примером грамотного монтажа для эффективного и экономичного отопления. Газогенераторный котел ATMOS с аккумулирующим баком и Ладдоматом обеспечивает 20-30% экономии топлива, долгий срок службы котла и дымовой трубы, более комфортное обслуживание. Производителем разработано больше схем монтажа газогенераторных котлов с применением различного оборудования для комфорта и энергоэффективности. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналлог Ладдомата насосный узел THERMOMAT. Монтаж котла с аккумулирующим баком снижает потребление топлива на 20-30%, а длительность между растопками котла может достигать от 1 до 3 дней. Монтаж котла возможен без аккумулирующих баков, особенно комбинированных котлов с горелкой для топливных масел.

Полезная информация

Каталог газогенераторных котлов

Руководство по эксплуатации

Газогенераторные котлы ATMOS - энергоэффективное отопление!

Позвоните нам, чтобы уточнить цену на котел ATMOS DC30SX.§

Купить газогенераторный котел ATMOS DC30SX - обеспечить свой дом комфортом на многие годы. Это надежный, экономичный, эффективный, безопасный и, самое главное, умный котел! Позвоните нам, чтобы получить профессиональную консультацию. Торговый дом "АТМОС" - официальный дилер чешского производителя ATMOS. Мы предлагаем выгодные условия покупки и рассрочки, монтажа котлов и систем отопления и сервисного обслуживания котлов ATMOS.




Если вы хотите купить газогенераторный котел для древесины DC30SX, вы можете:
