Рекомендуемые схемы подключения пиролизных котлов ATMOS

Рекомендуемые схемы подключения твердотопливных котлов с использованием «Laddomat 21» представлены в данной статье с использованием терморегулирующих вентилей, трехходовых вентилей, управляемых электронным регулированием до требуемой температуры возвратной воды, электронного регулирования систем отопления и обогрева теплой производственной водой. Данные схемы можно использовать для твердотопливных котлов мощностью до 100 кВт.

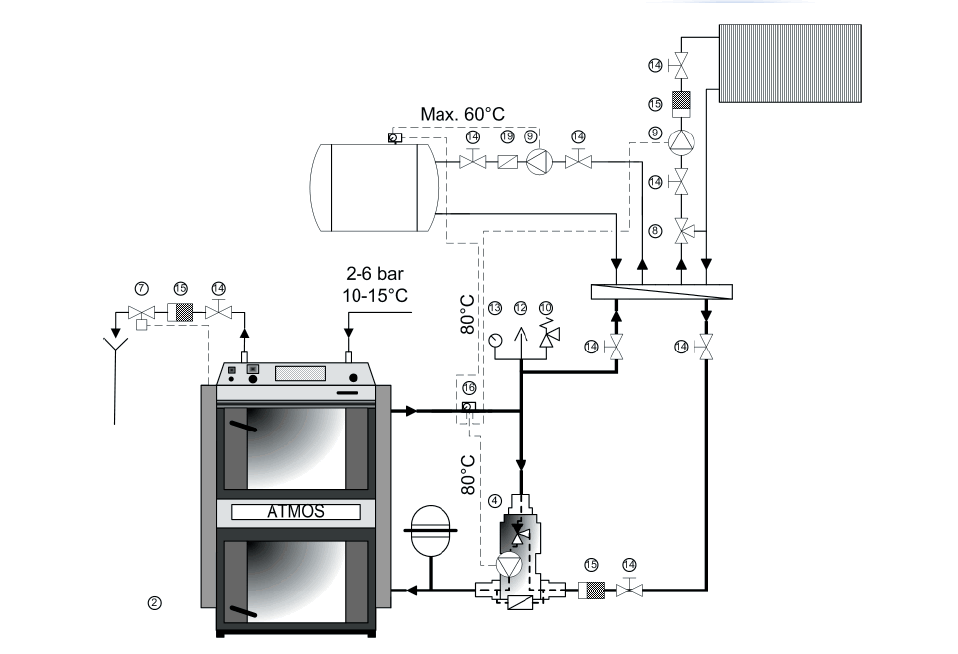

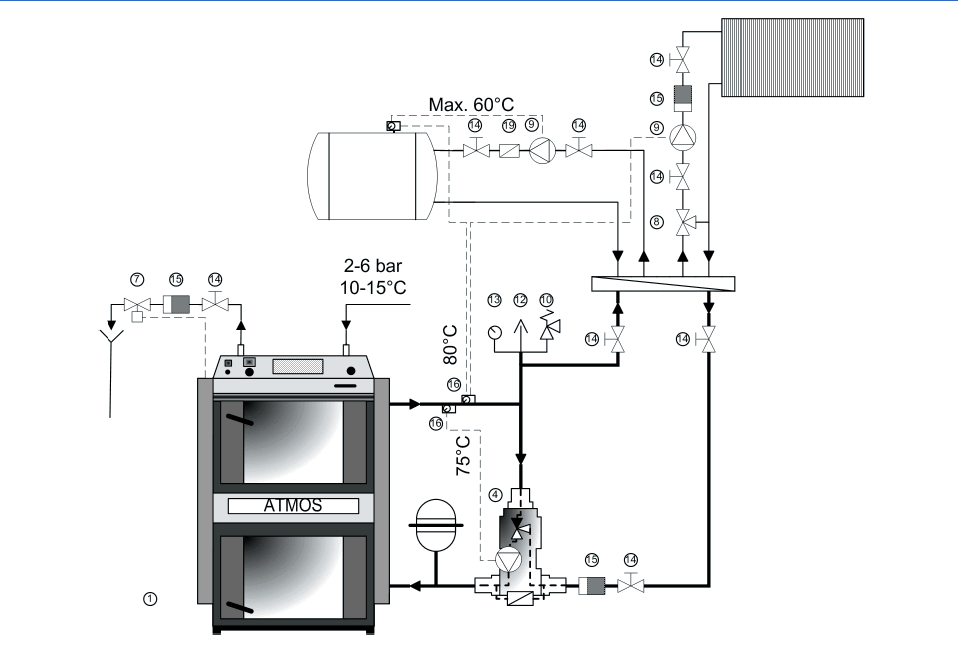

	1. Подключение твердотопливного котла с «Laddomat 21», одним контуром отопления с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование с тремя дополнительными термостатами
	2. Подключение котла с «Laddomat 21», одним контуром отопления с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование с двумя дополнительными термостатами

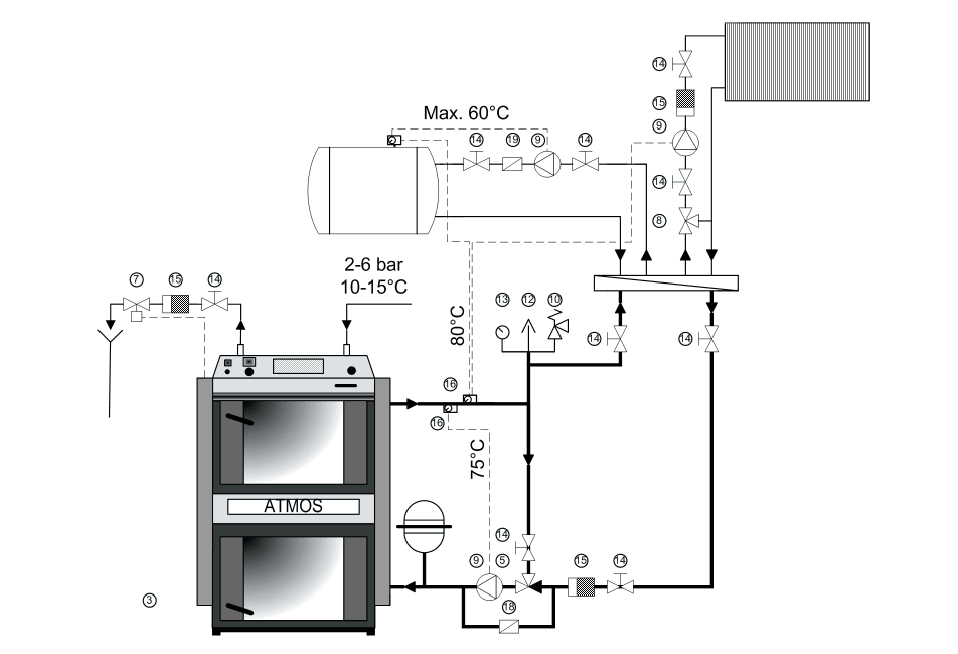

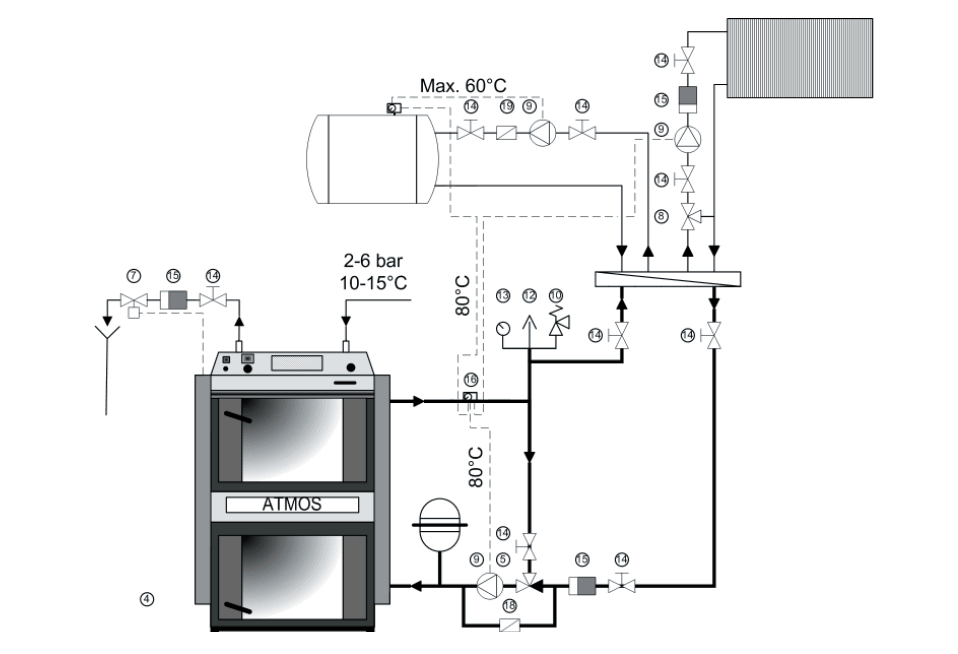

	3. Подключение котла с терморегулирующим вентилем, одним контуром отопления с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование с тремя термостатами
	4. Подключение котла с терморегулирующим вентилем, одним контуром отопления с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование с двумя термостатами
	5. Подключение котла с терморегулирующим вентилем, одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - электронное регулирование системы отопления

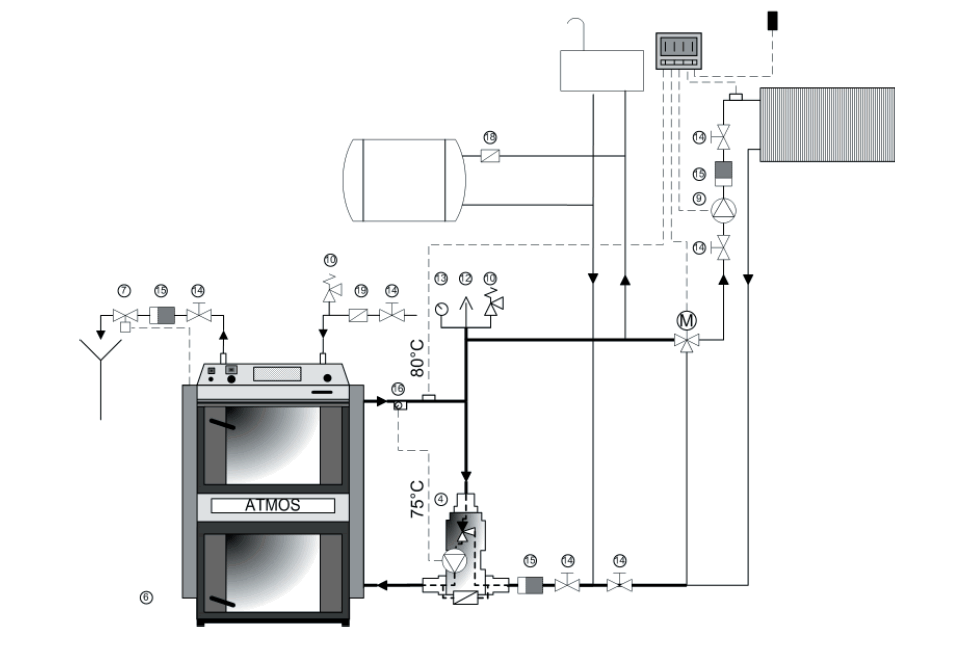

	6. Подключение котла с «Laddomat 21», одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - электронное регулирование системы отопления

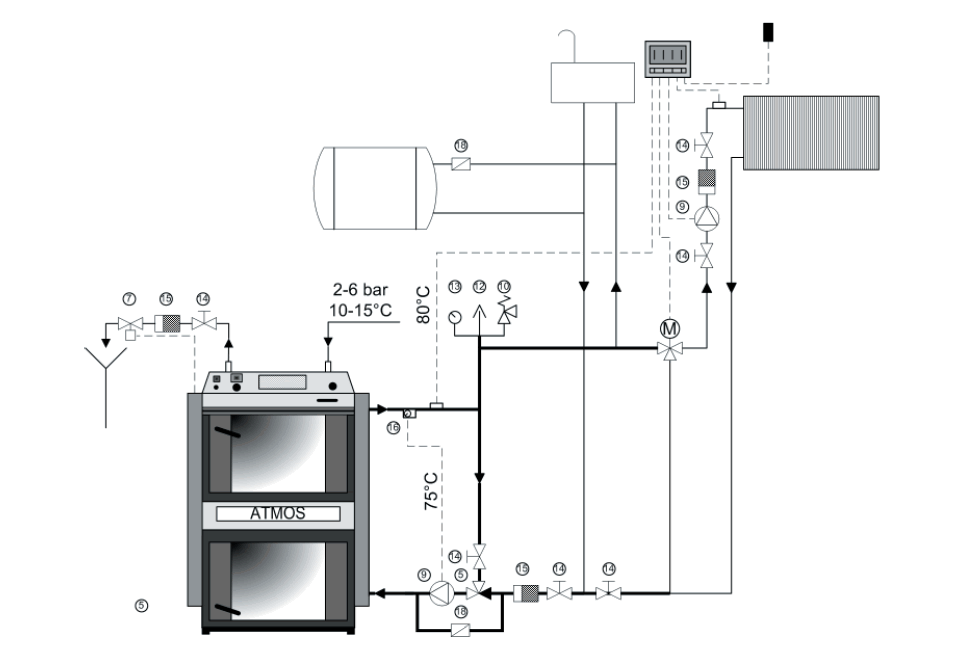

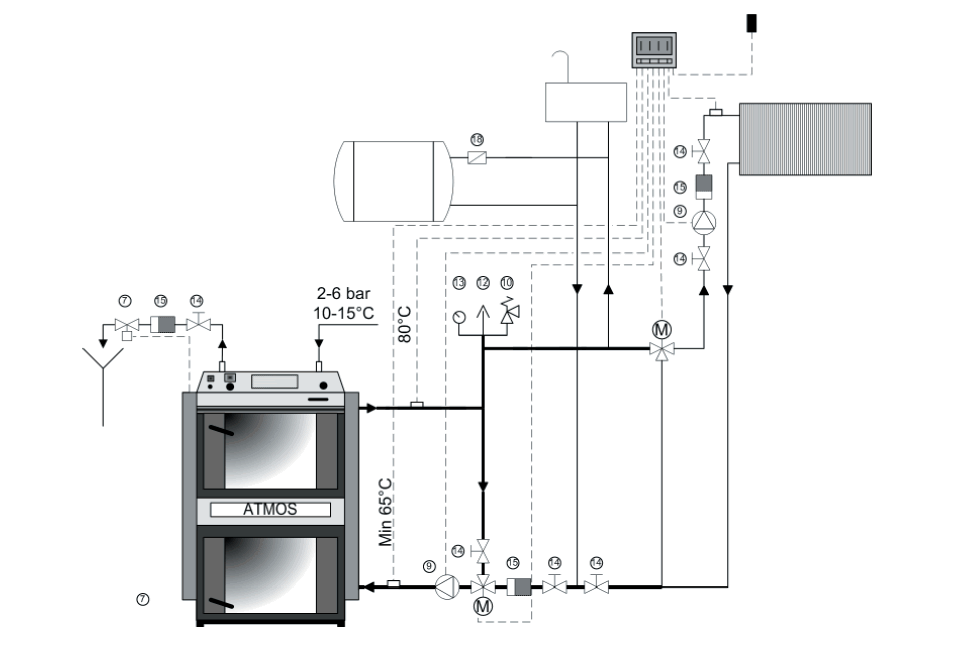

	7. Подключение котла с двумя управляемыми трехходовыми клапанами, одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - электронное регулирование системы отопления и возвратной воды в котле

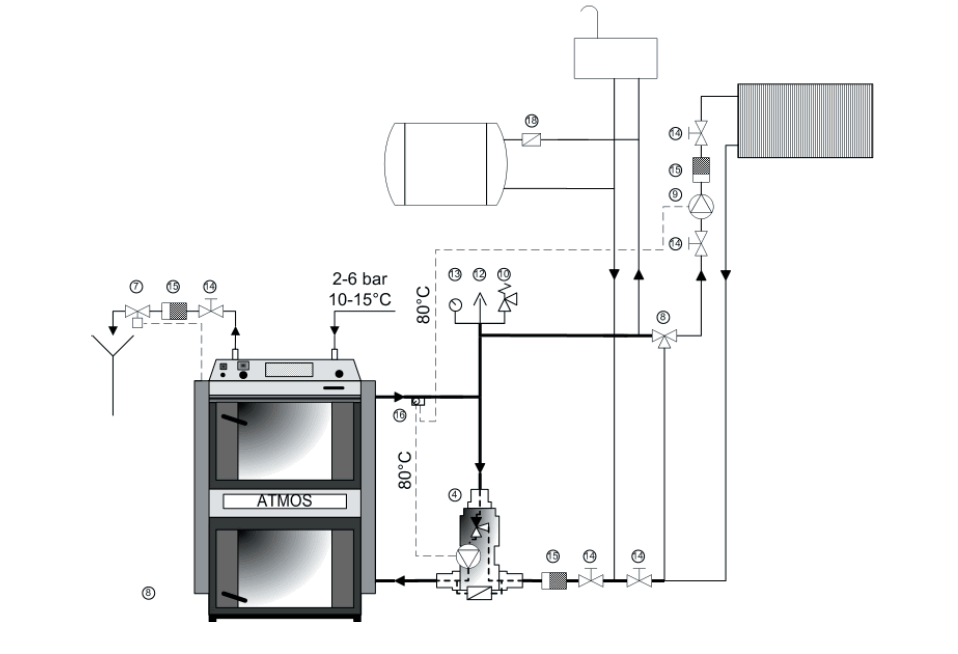

	8. Подключение котла с «Laddomat 21», одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - простое регулирование с одним дополнительным термостатом

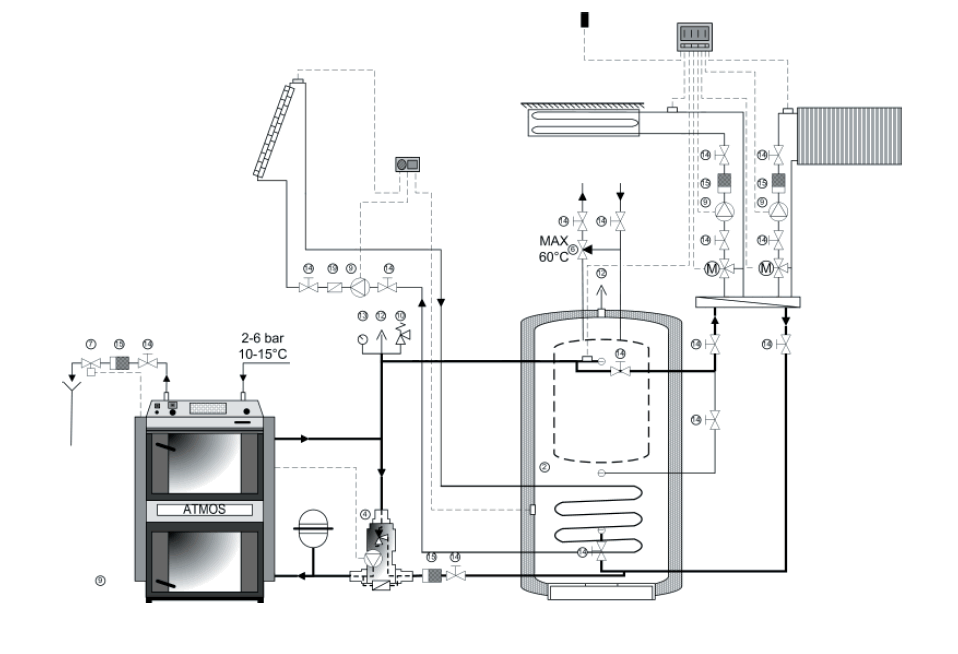

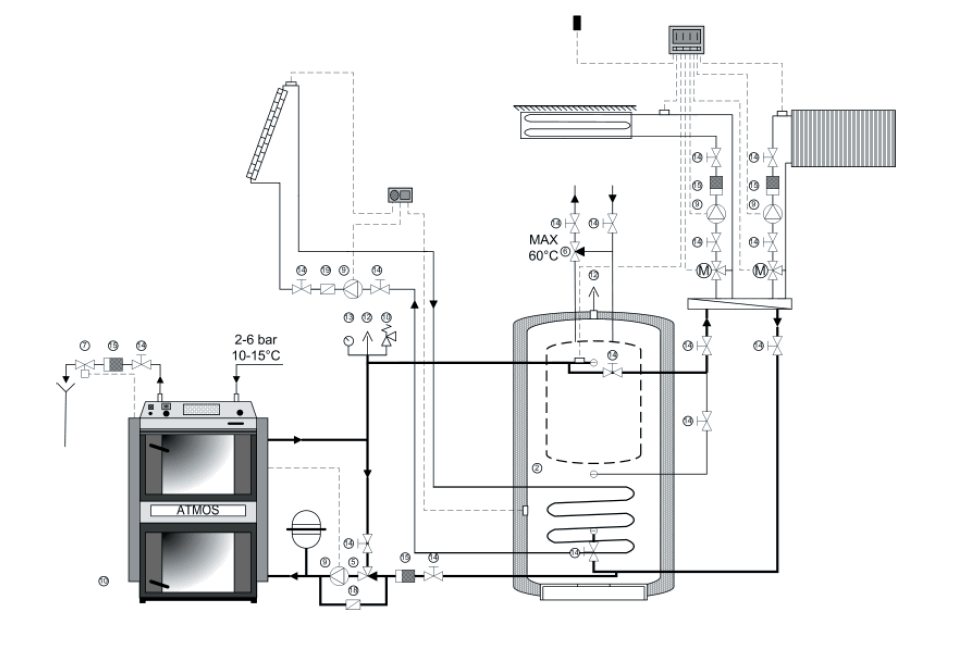

	9. Подключение котла с «Laddomat 21», двумя контурами отопления, компенсационный бак с обогревом TUV, солярный обогрев, закрытый расширительный бак- электронное регулирование системы отопления
	10. Подключение котла с терморегулирующим вентилем, двумя контурами отопления, компенсационный бак с обогревом TUV, солярный обогрев, закрытый расширительный бак - электронное регулирование системы отопления

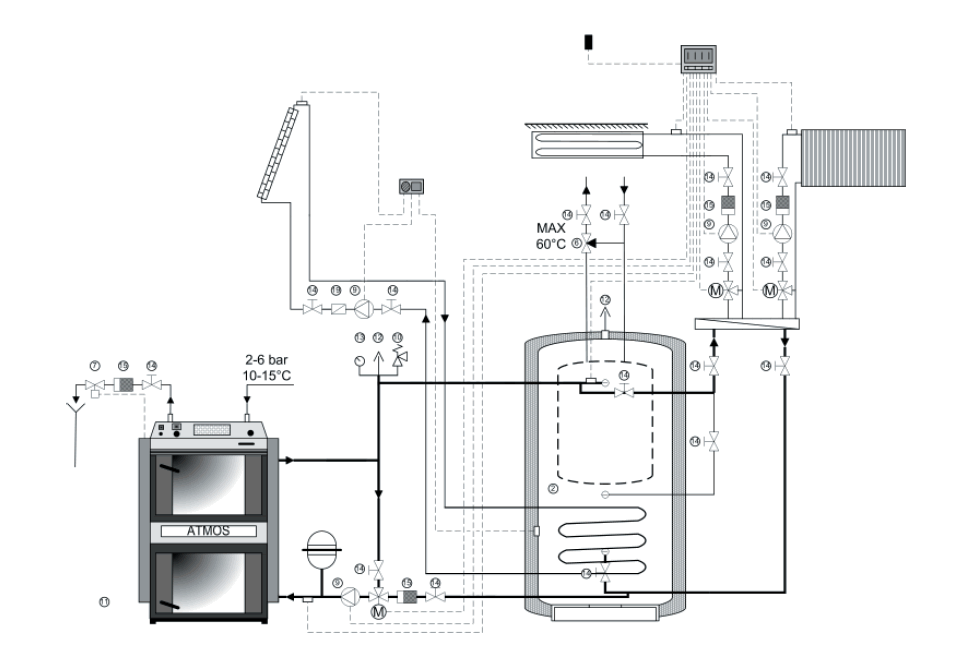

	11. Подключение котла с управляемым трехходовым вентилем, двумя контурами отопления, компенсационным баком с обогревом TUV, солярный обогрев, закрытый расширительный бак - электронное регулирование системы отопления и возвратной воды в котел

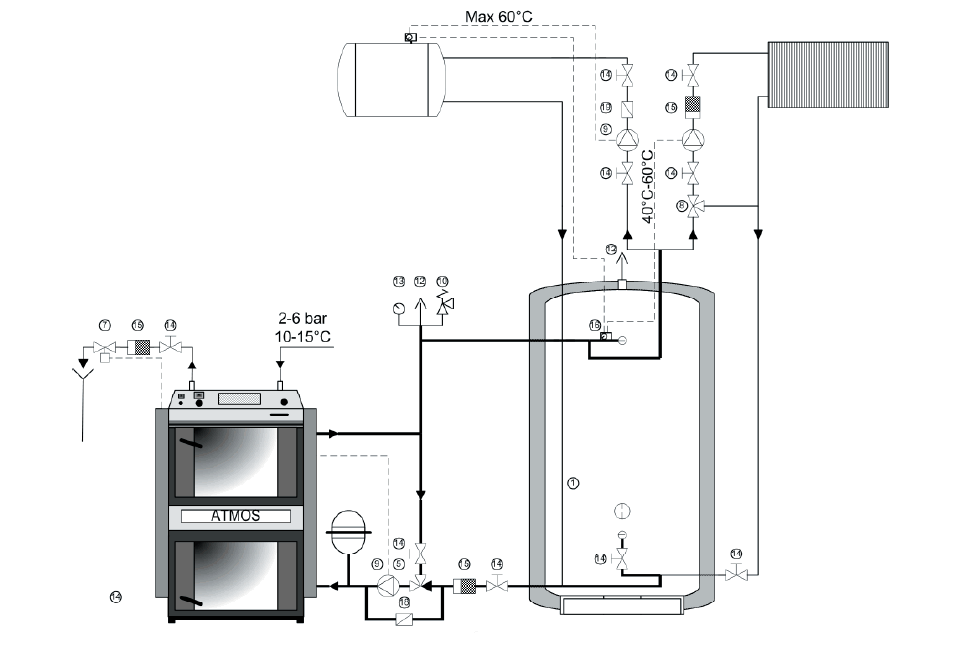

	13. Подключение котла с терморегулирующим вентилем, одним контуром отопления, с обогревом TUV в комбинированном бойлере, компенсационным баком, закрытый расширительный бак- простое регулирование двумя термостатами

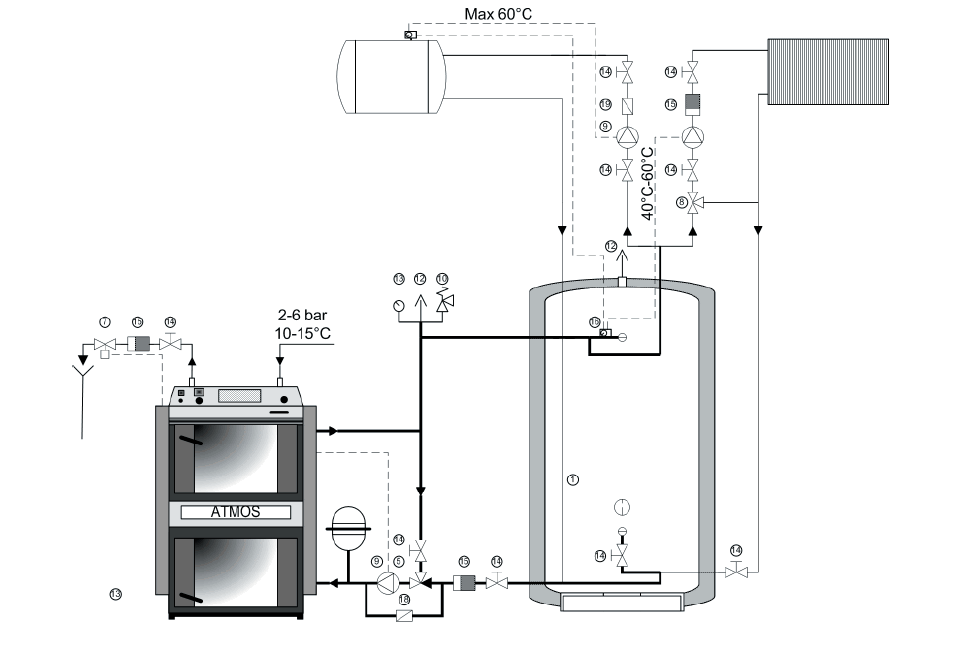

	14. Подключение котла с терморегулирующим вентилем, одним контуром отопления, с обогревом TUV в комбинированном бойлере, компенсационным баком, закрытый расширительный бак - простое регулирование с двумя термостатами

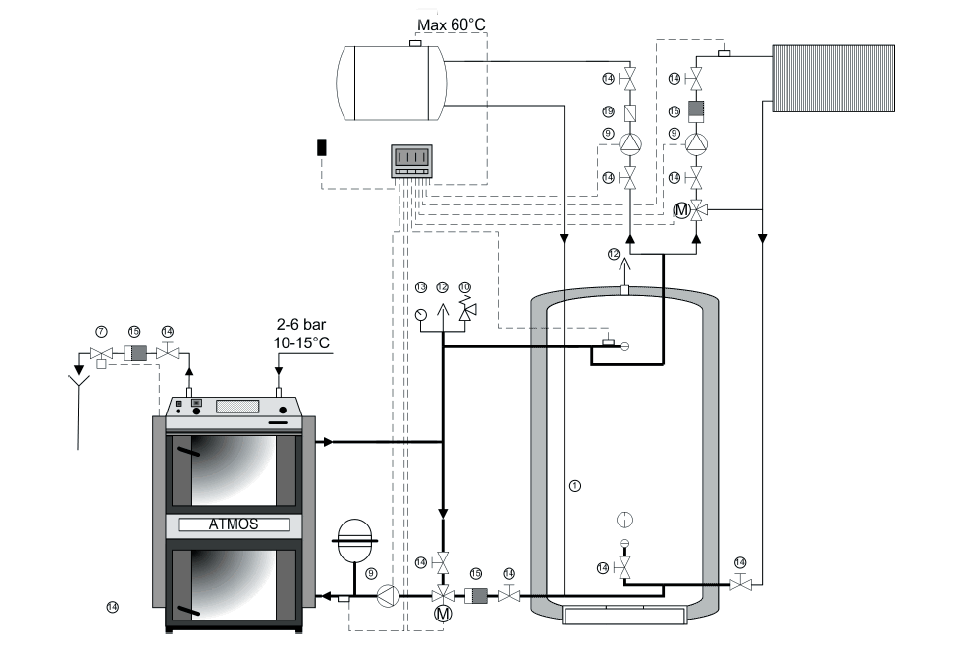

	15. Подключение котла с управляемым трехходовым вентилем, одним контуром отопления, с обогревом TUV в комбинированном бойлере, компенсационным баком, закрытый расширительный бак - электронное регулирование системы отопления и возвратной воды в котле

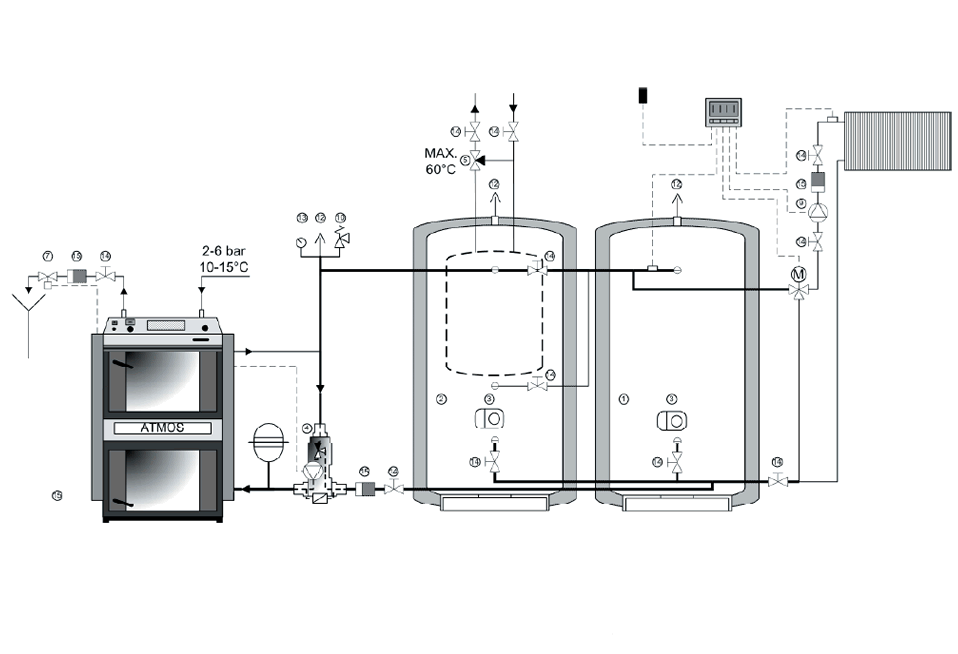

	16. Подключение котла с «Laddomat 21» и двумя аккумулирующими баками с обогревом TUV, одним контуром отопления, закрытый расширительный бак- электронное регулирование системы отопления

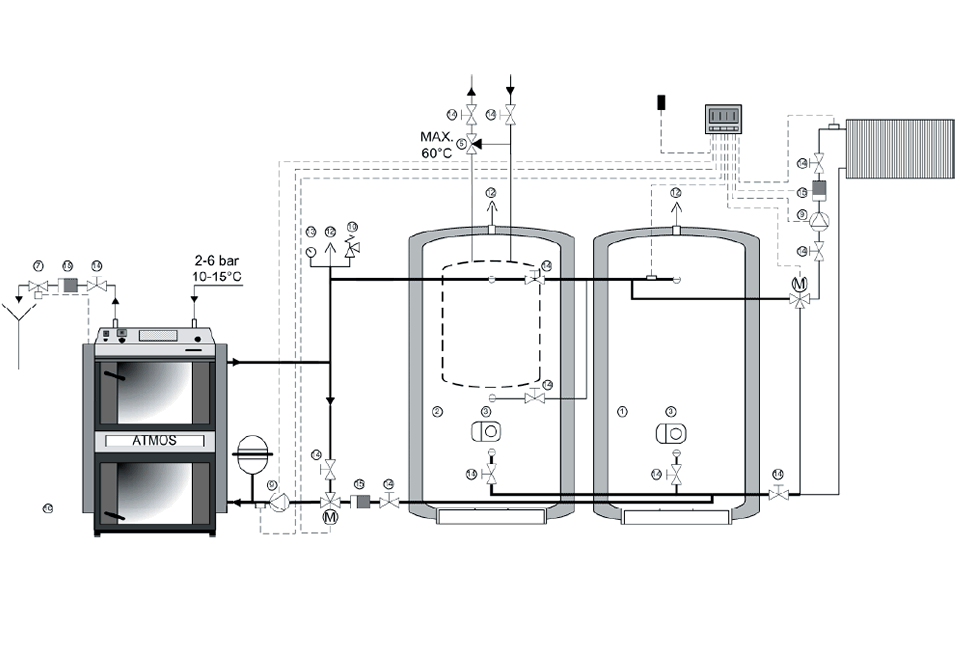

	17. Подключение котла с управляемым трехходовым вентилем и двумя аккумулирующими баками с обогревом TUV, одним контуром отопления, закрытый расширительный бак - электронное регулирование системы отопления и возвратной воды в котле

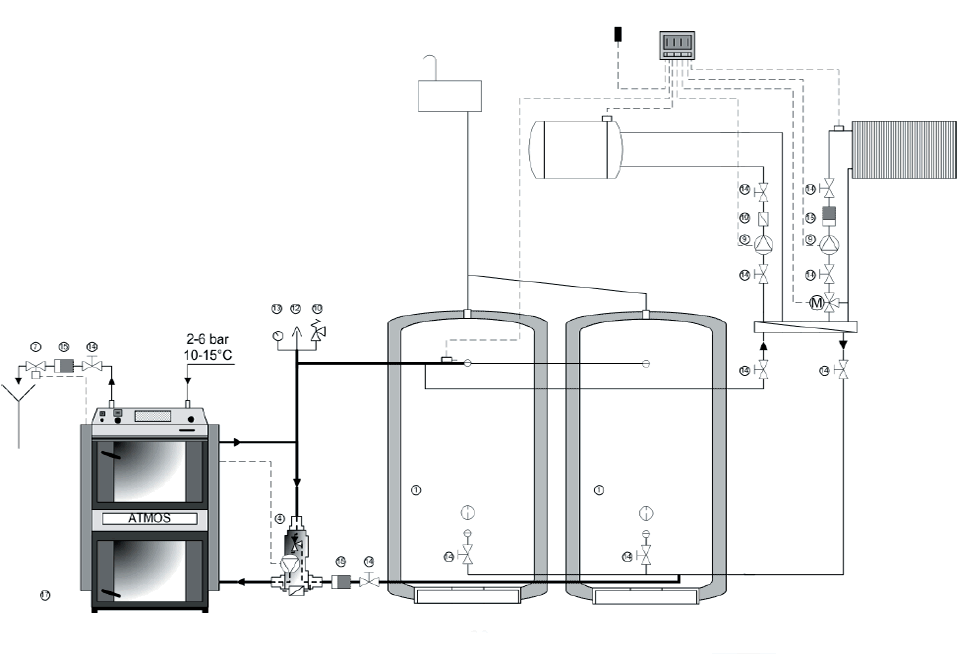

	18. Подключение котла с «Laddomat 21» и двумя аккумулирующими баками, одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - электронное регулирование системы отопления

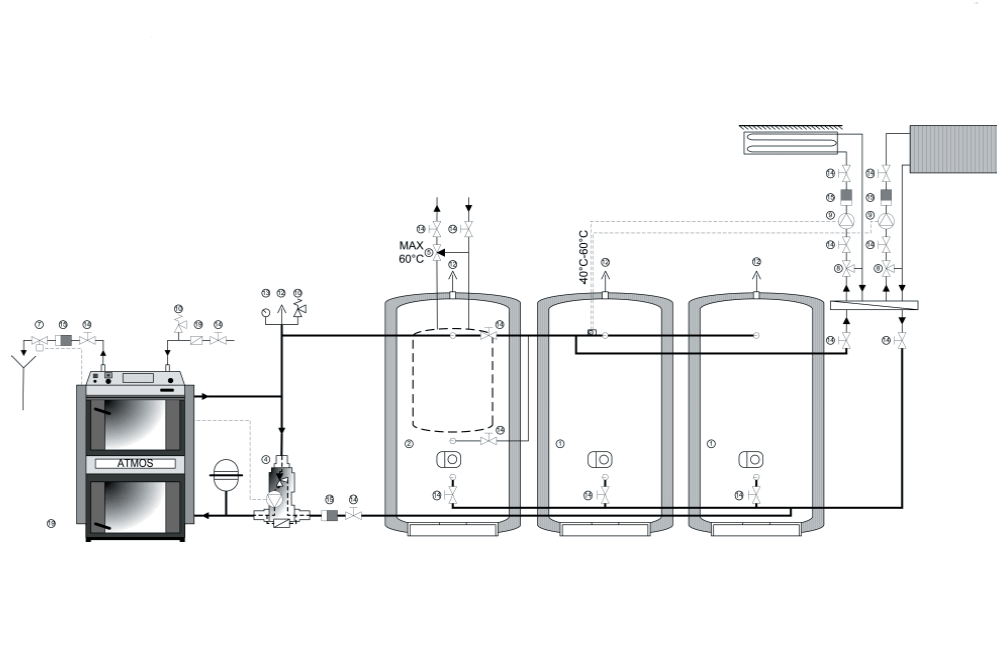

	19. Подключение котла с «Laddomat 21» и тремя аккумулирующими баками с обогревом TUV, двумя контурами отопления, закрытый расширительный бак - простое регулирование с одним дополнительным термостатом

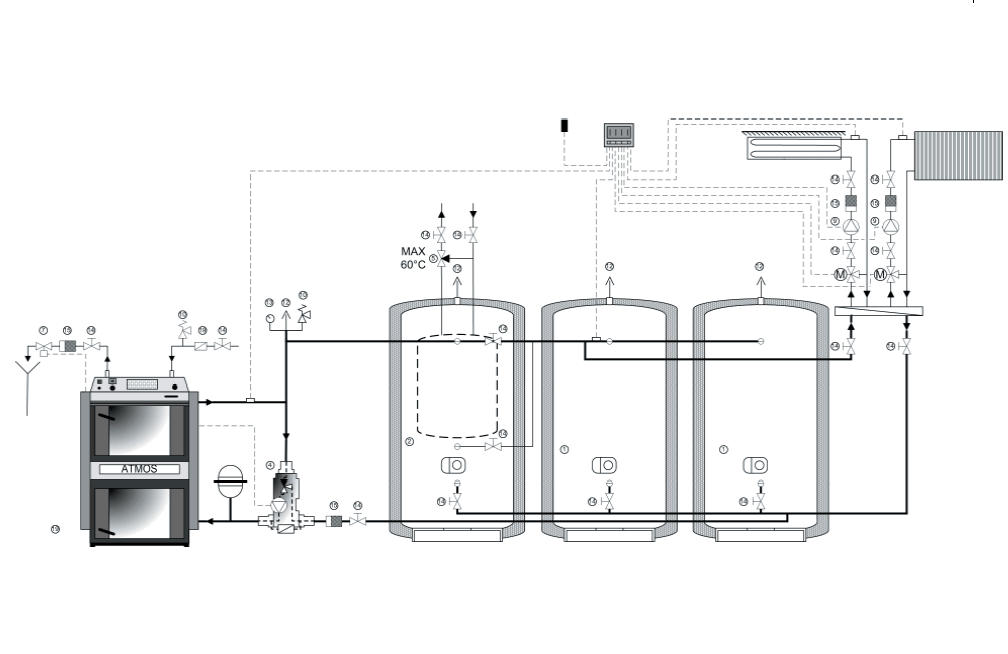

	20. Подключение котла с «Laddomat 21» и тремя аккумулирующими баками с обогревом TUV, двумя контурами отопления, закрытый расширительный бак - электронное регулирование системы отопления

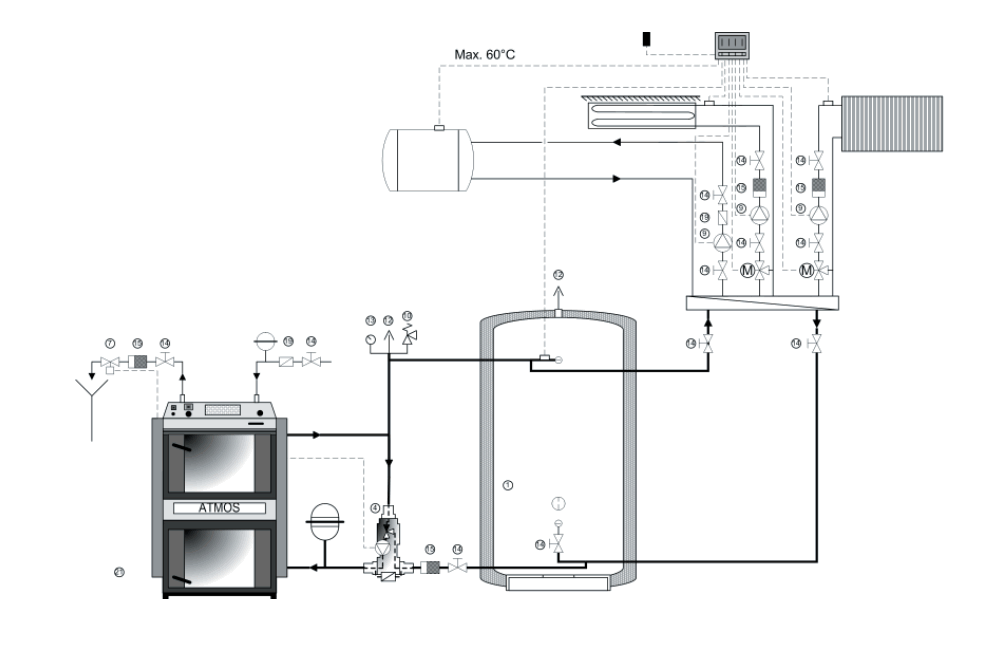

	21. Подключение котла с «Laddomat 21» и аккумулирующим баком, двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления

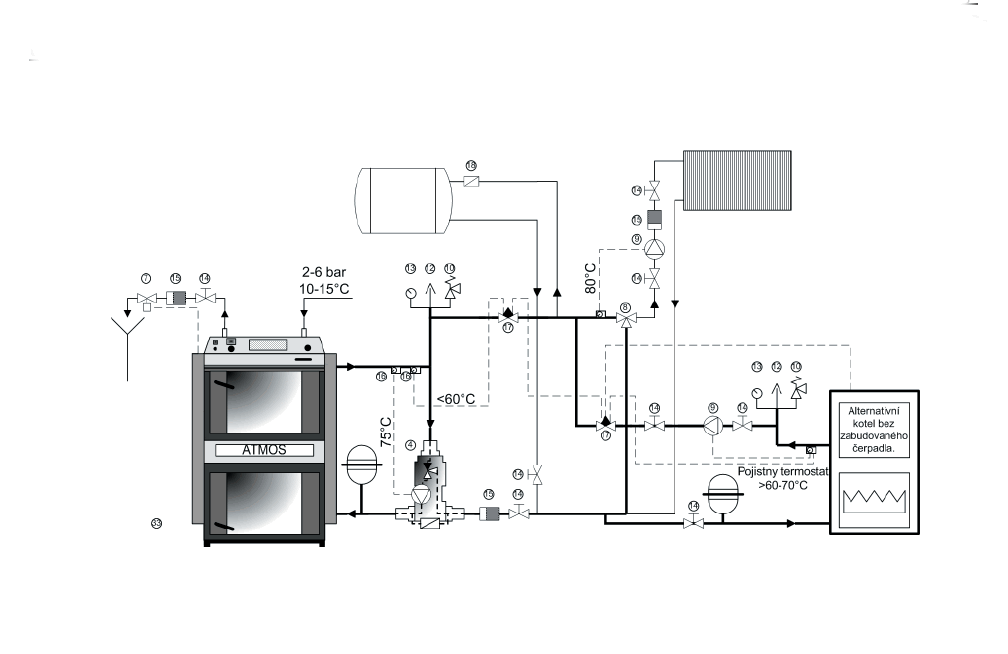

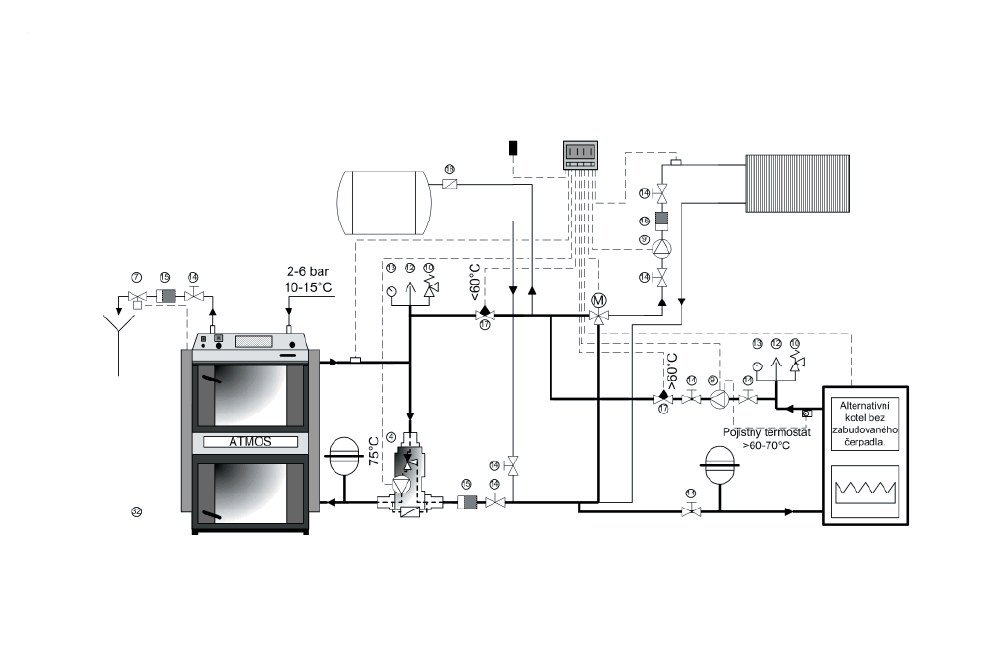

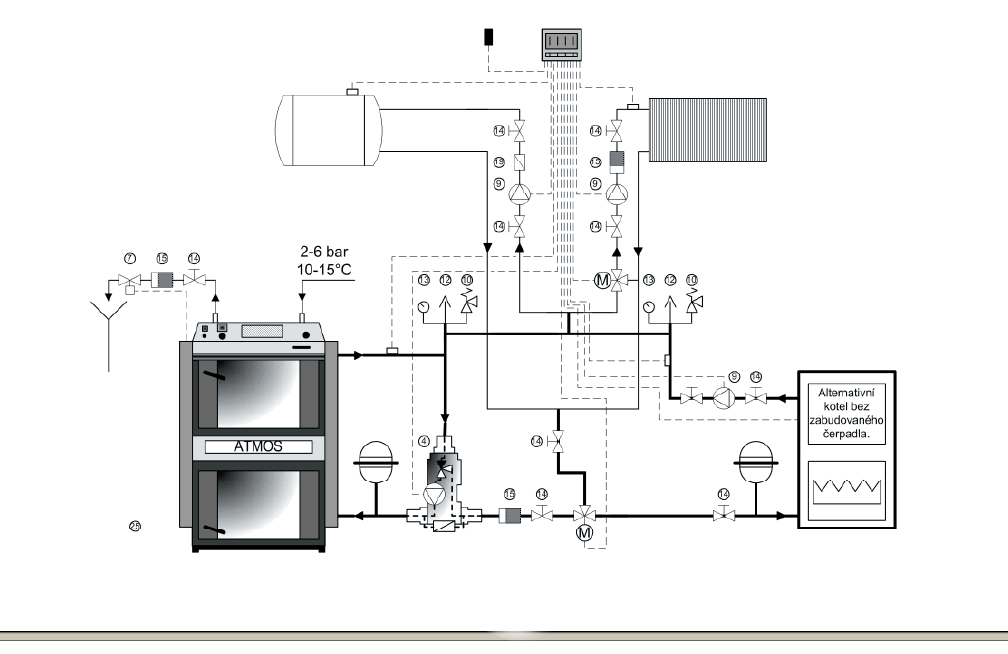

	22. Подключение двух котлов, «Laddomat 21», с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля

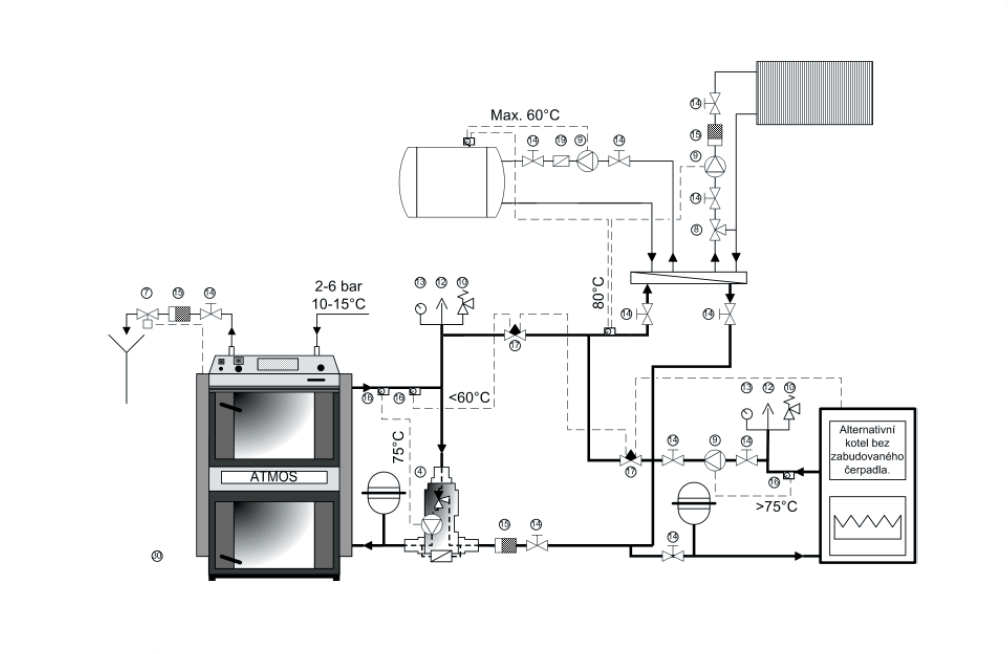

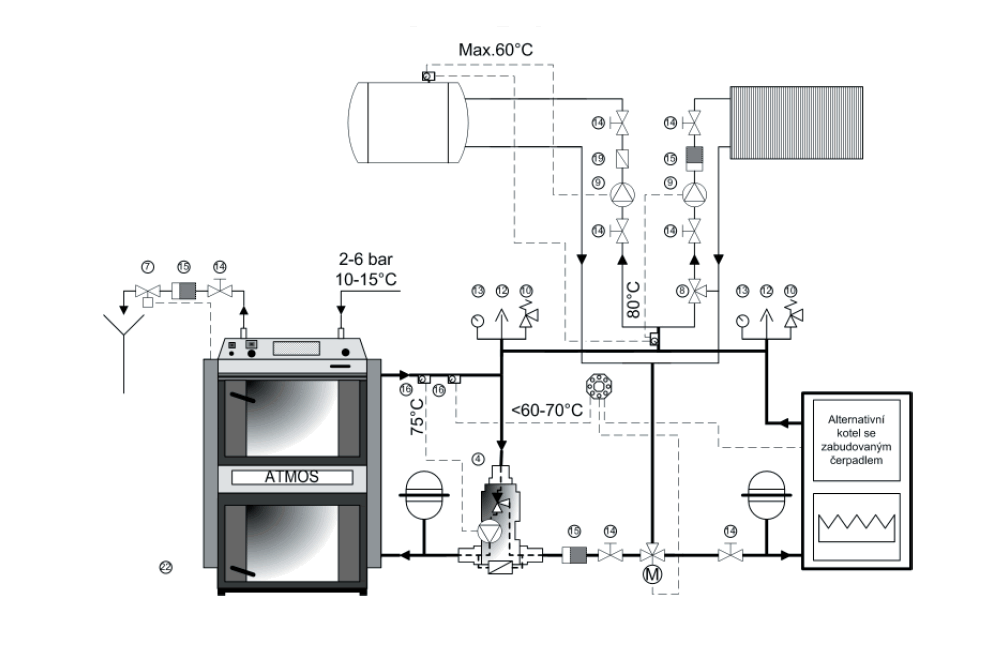

	23. Подключение двух котлов, «Laddomat 21», с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления и переключение работы котлов с помощью трехходового вентиля

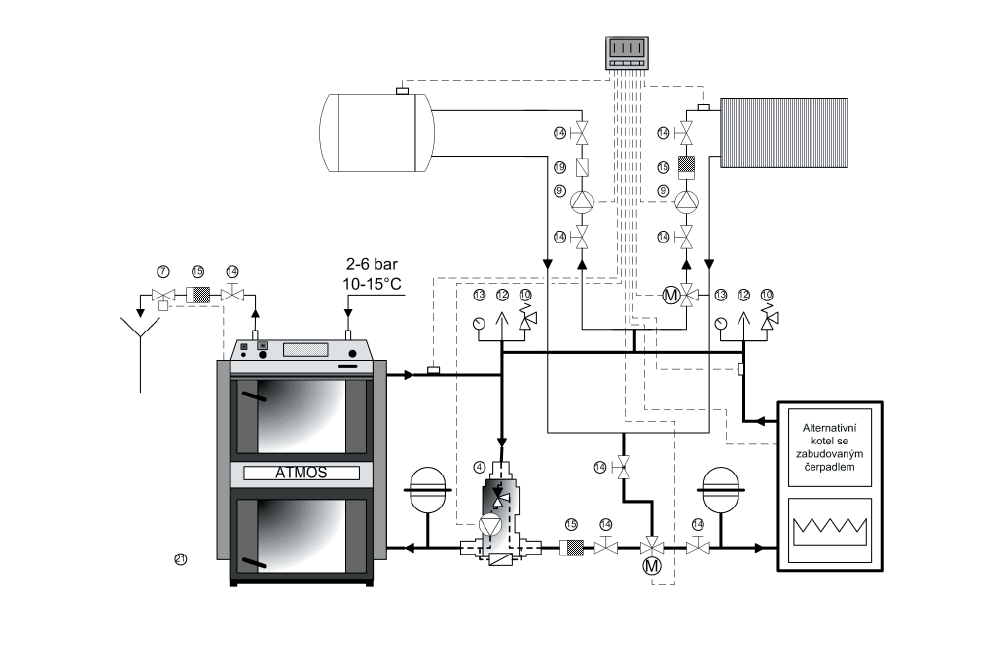

	24. Подключение двух котлов с «Laddomat 21» для защиты обратного хода у обоих котлов, с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля
	25. Подключение двух котлов с «Laddomat 21» для защиты обратного хода у обоих котлов, с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля

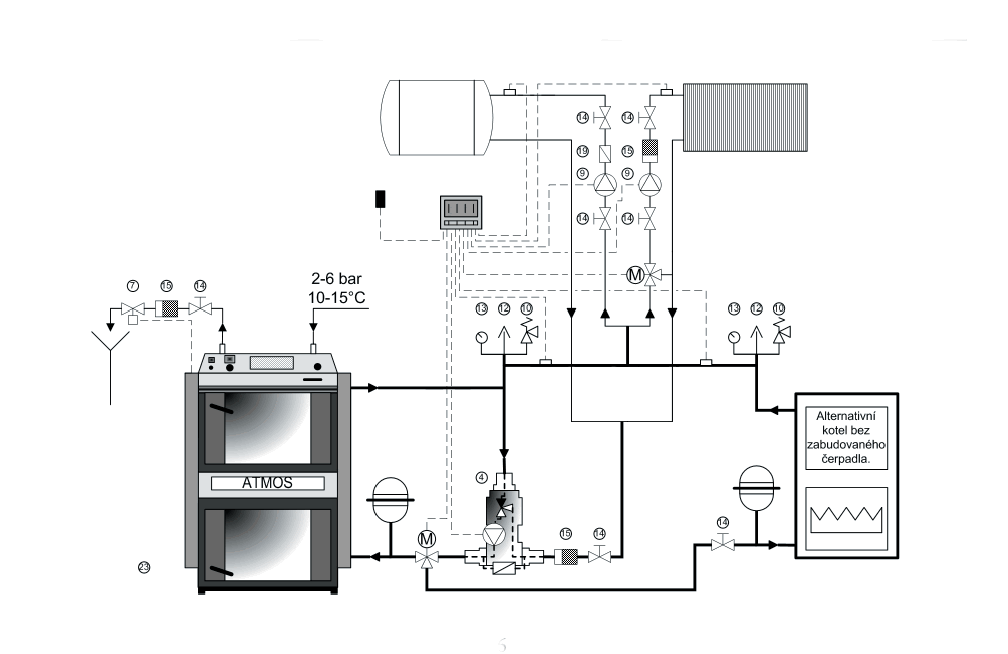

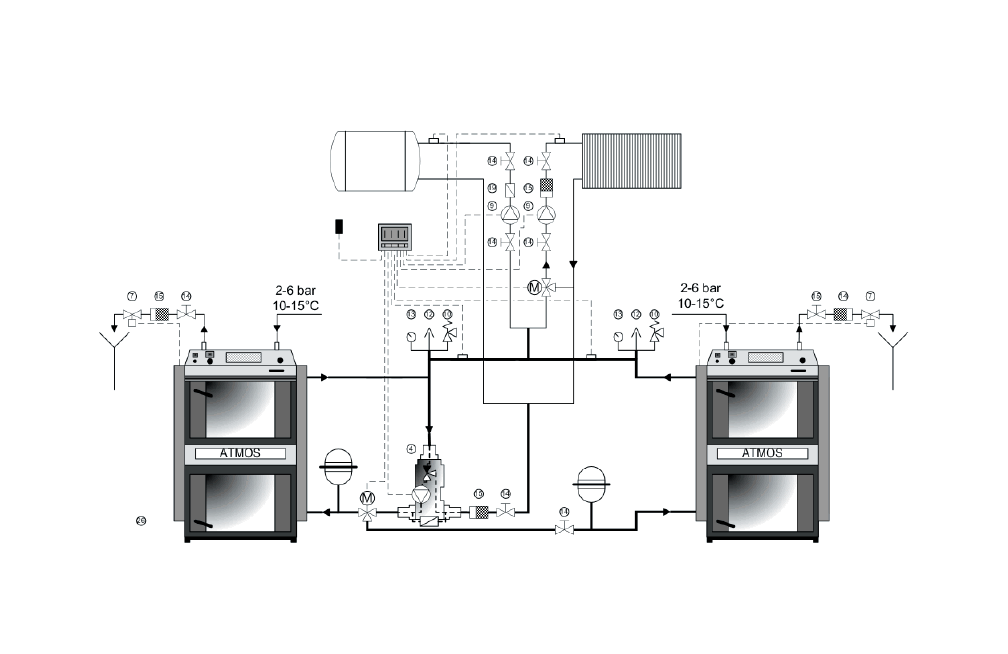

	26. Подключение двух котлов, «Laddomat 21», с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля
	27. Подключение двух котлов с «Laddomat 21» для защиты обратного хода у обоих котлов, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля

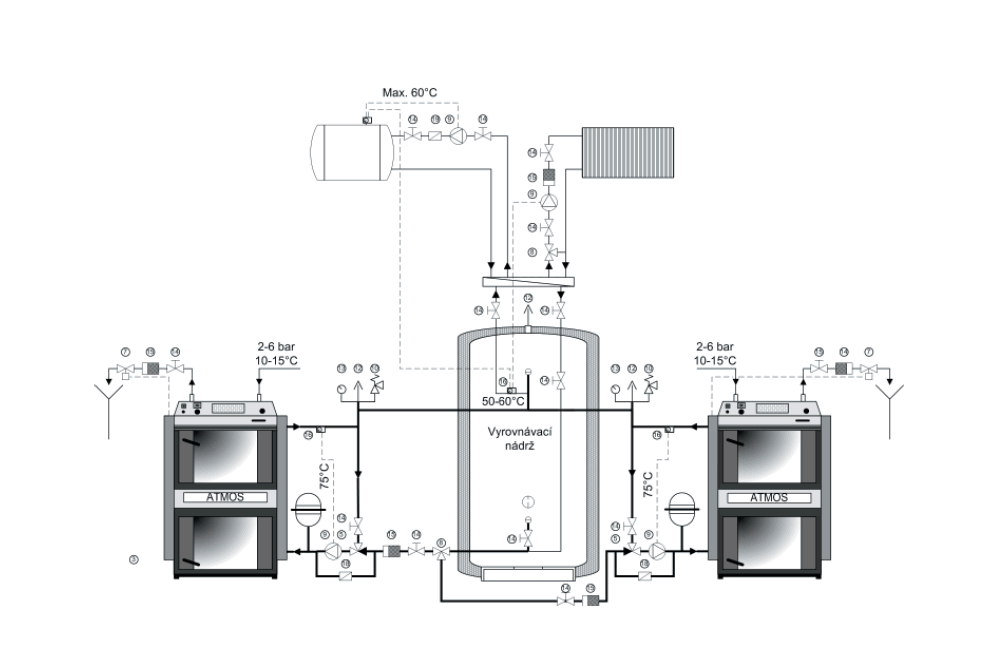

	28. Подключение двух котлов для твердого топлива с терморегулирующим вентилем для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак, компенсационный бак - простое регулирование системы отопления и ручное переключение работы котлов

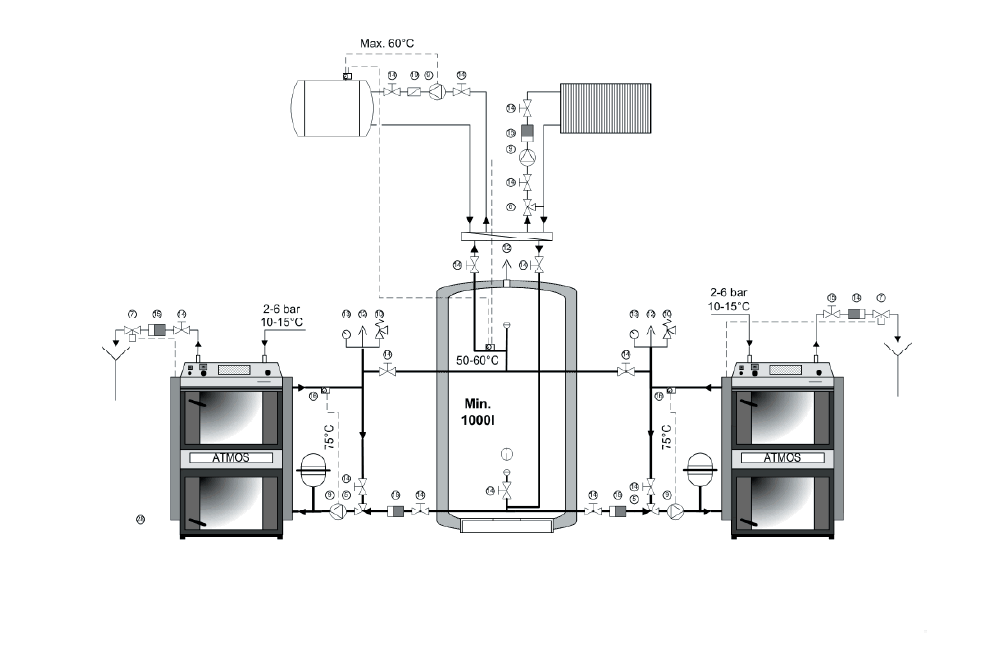

	29. Подключение двух котлов с терморегулирующим вентилем для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак, компенсационный бак 1000l - простое регулирование системы отопления, возможна работа обеих котлов одновременно

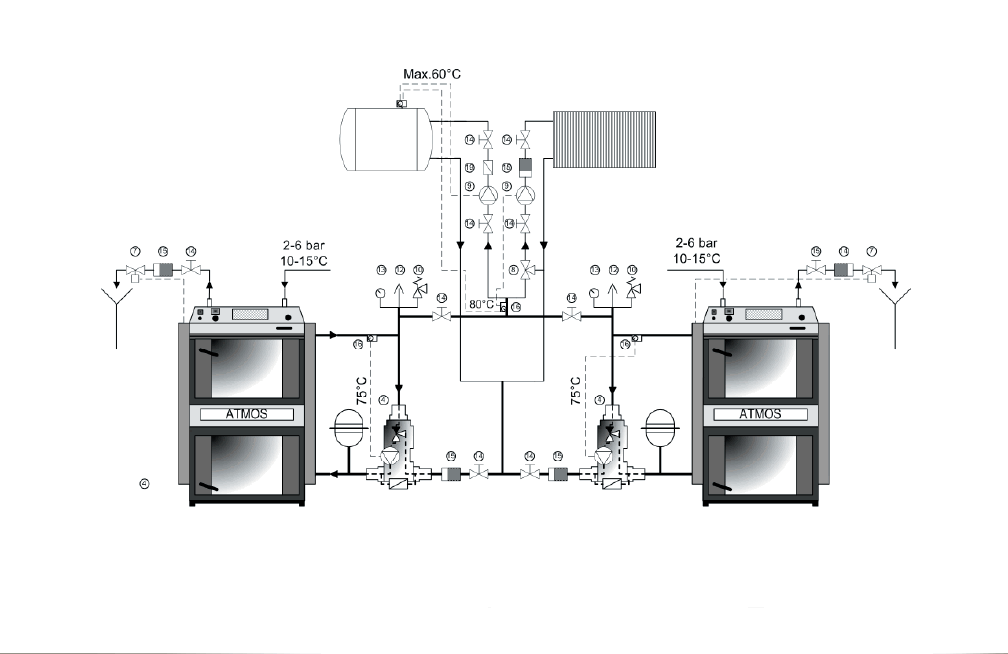

	30. Подключение двух котлов с «Laddomat 21» для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления
	31. Подключение двух котлов, «Laddomat 21» для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления, автоматическое переключение работы котлов с помощью зональных вентилей

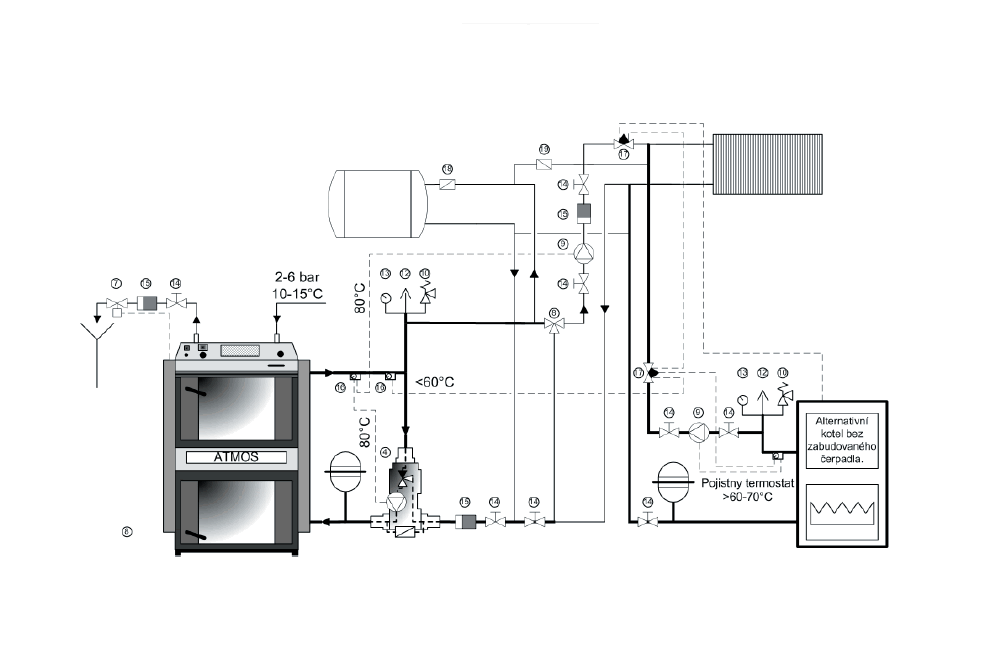

	32. Подключение двух котлов, «Laddomat 21» для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, автоматическое переключение работы котлов с помощью зональных вентилей и термостатов
	33. Подключение двух котлов, «Laddomat 21» для защиты обратного хода, одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, автоматическое переключение работы котлов с помощью зональных вентилей и термостатов

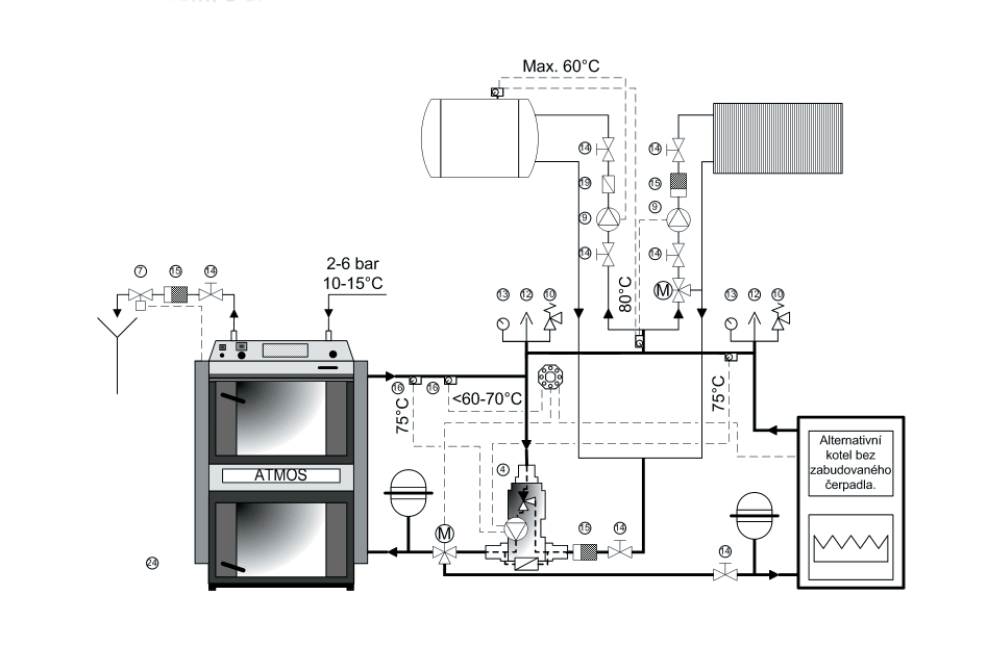

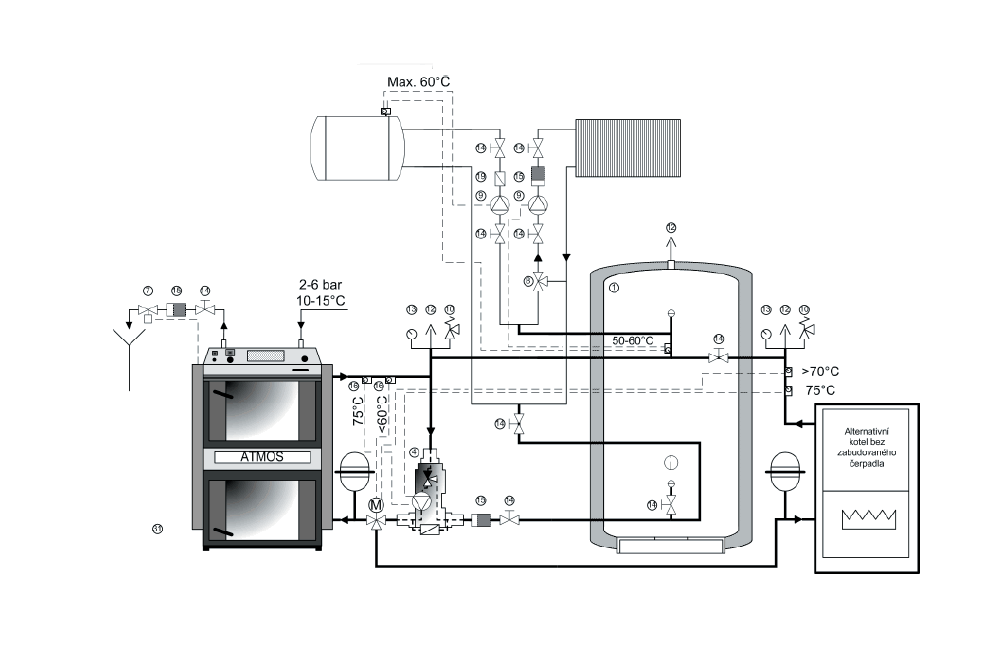

	34. Подключение двух котлов с «Laddomat 21» для защиты обратного хода у обоих котлов, с компенсационным баком, одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, автоматическое переключение работы котлов с помощью трехходового смесительного клапана
	35. Подключение двух котлов, «Laddomat 21» для защиты обратного хода, с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления и автоматическое переключение работы котлов с помощью двух зональных вентилей

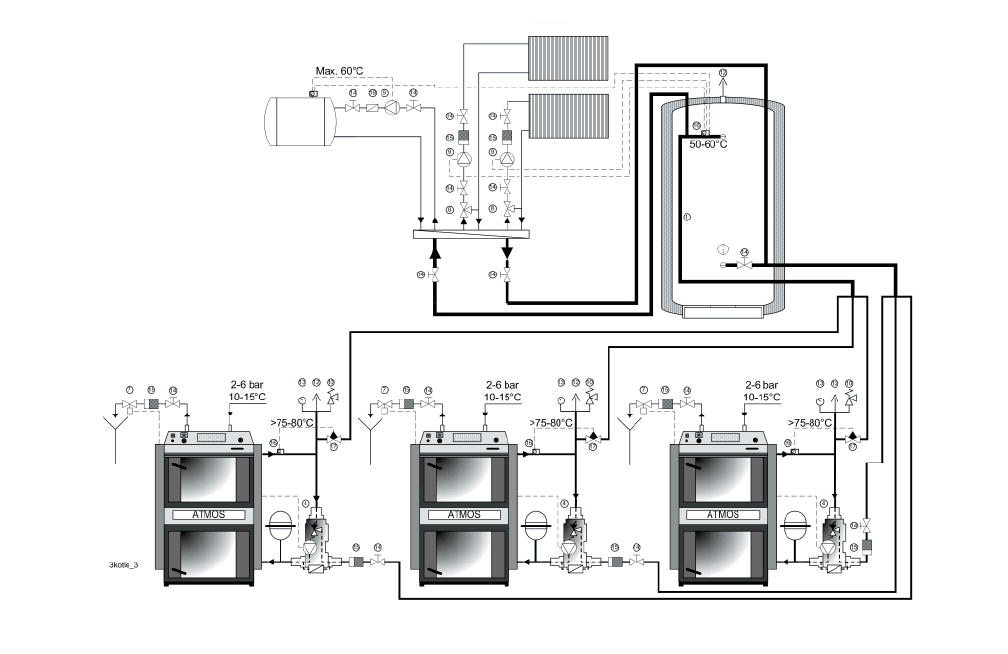

	36. Подключение трех котлов с «Laddomat 21» для защиты обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак, компенсационный бак - простое регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

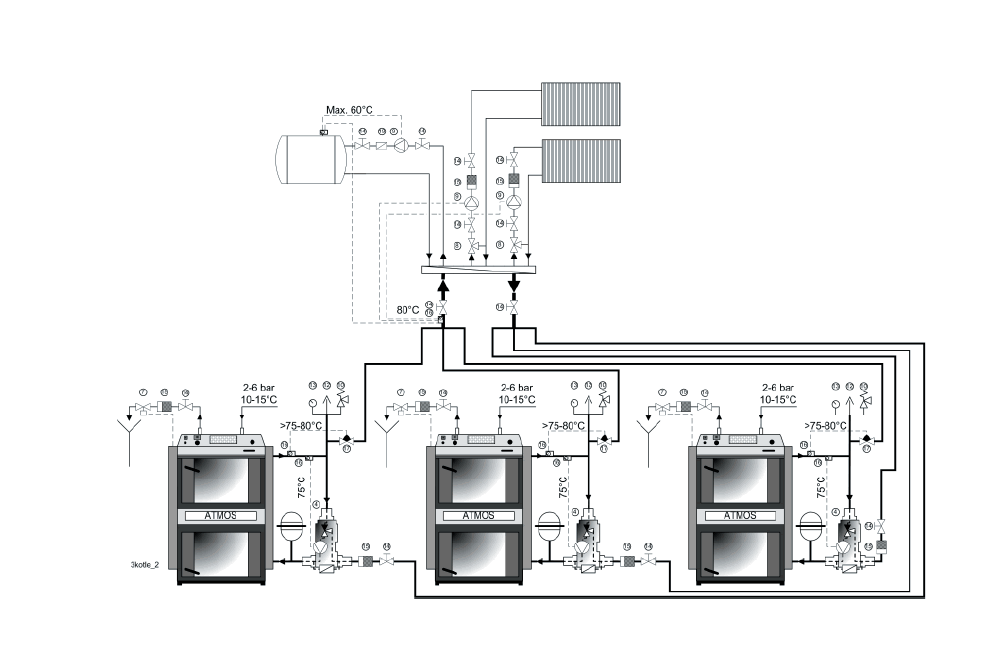

	37. Подключение трех котлов с «Laddomat 21» для защиты обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

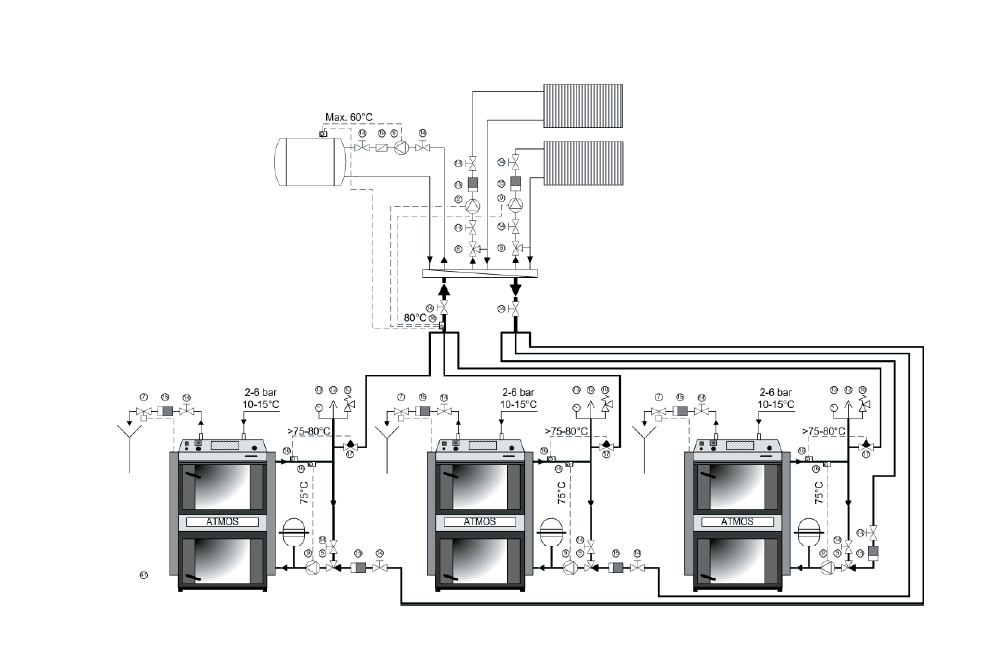

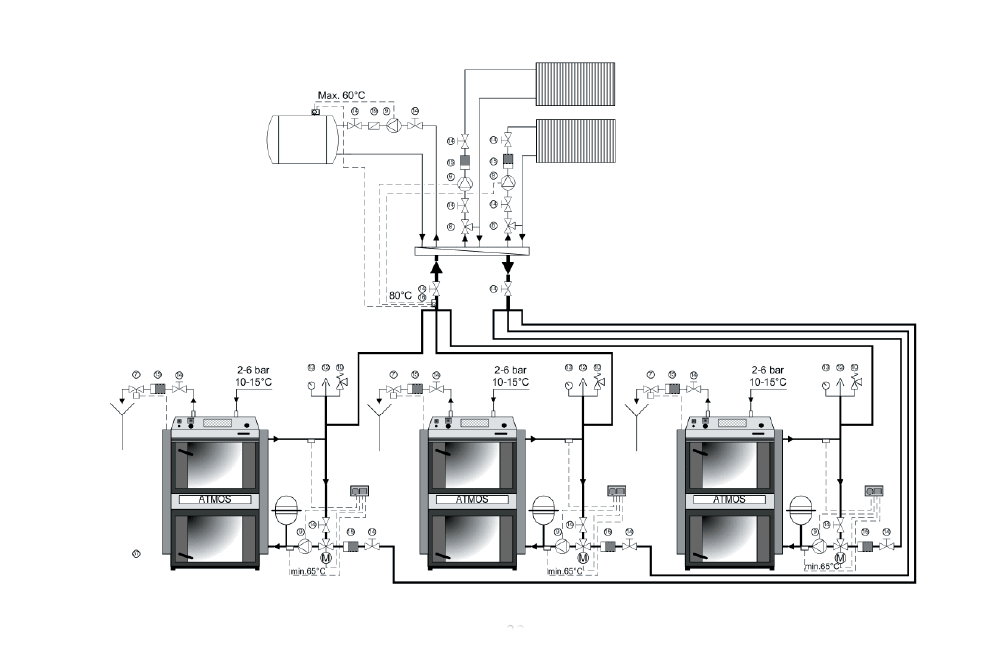

	38. Подключение трех котлов с управляемым трехходовым вентилем для каждого котла с защитой обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления
	39. Подключение трех котлов с терморегулирующим вентилем для защиты обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

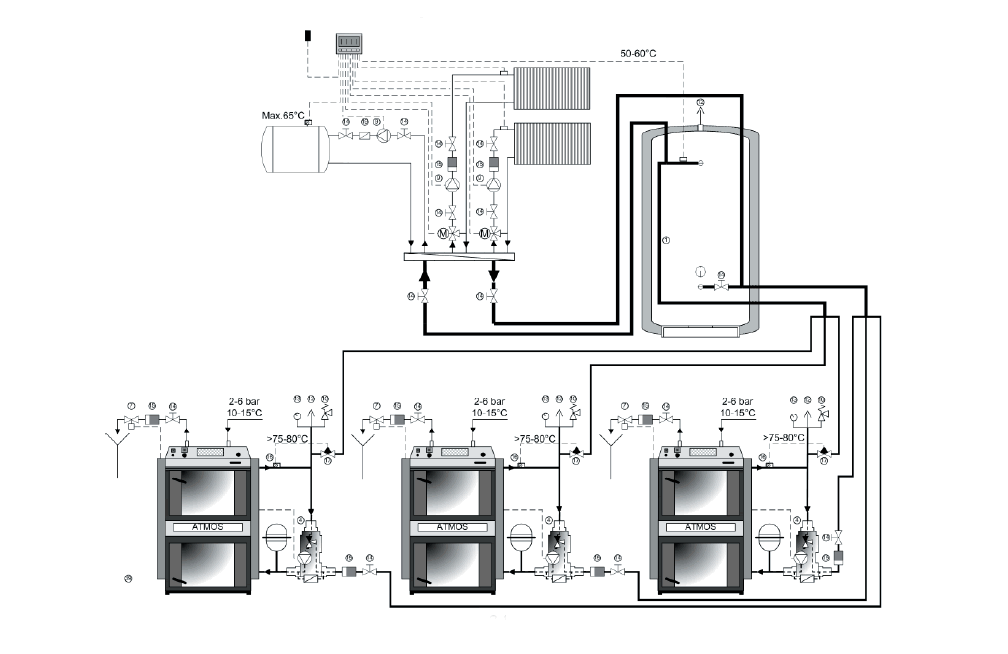

	40. Подключение трех котлов с «Laddomat 21» для защиты обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак, компенсационный бак - электронное регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

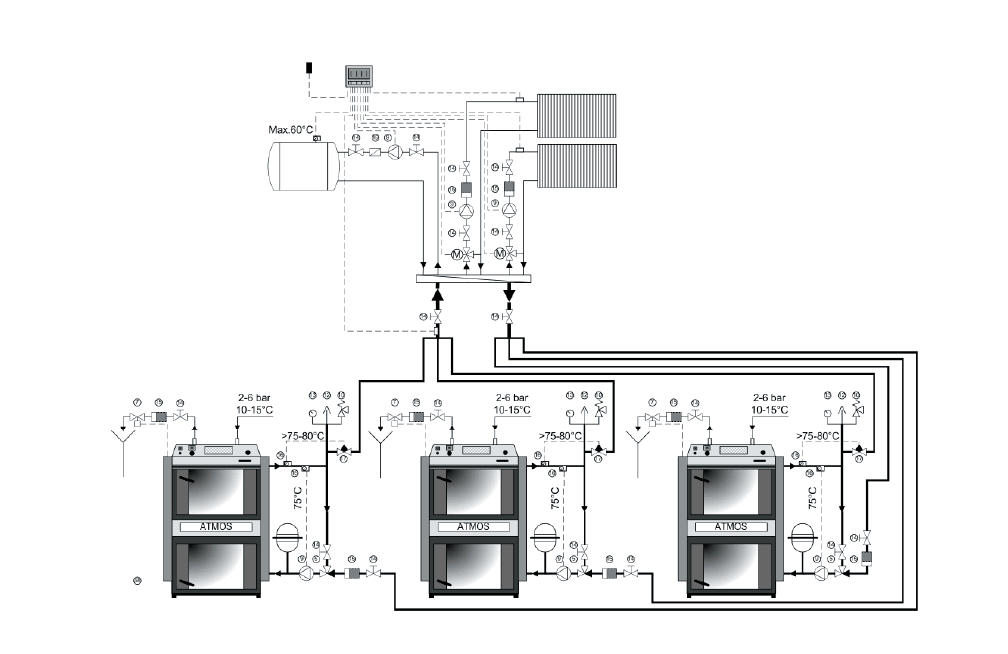

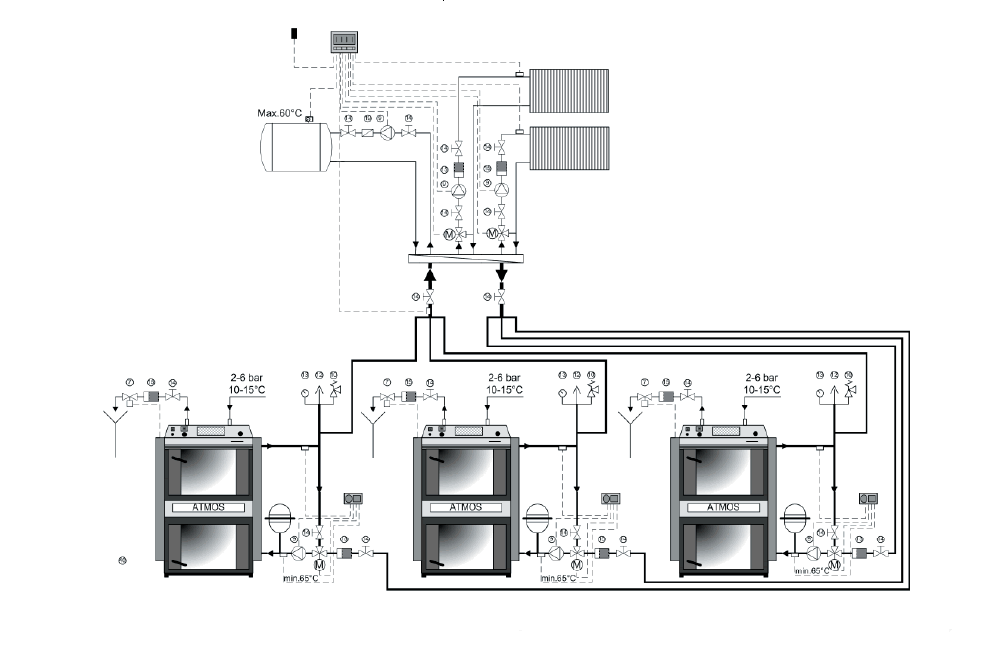

	41. Подключение трех котлов с управляемым трехходовым вентилем для каждого котла с защитой обратного хода, двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления
	42. Подключение трех котлов с терморегулирующим вентилем для защиты обратного хода, двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей
