Схемы подключения электрических котлов MORA-TOP ELECTRA
1. Схема подключения без комнатного термостата.
![](img/misc/202007101132301.jpg?ver=159464566130&w=1100)

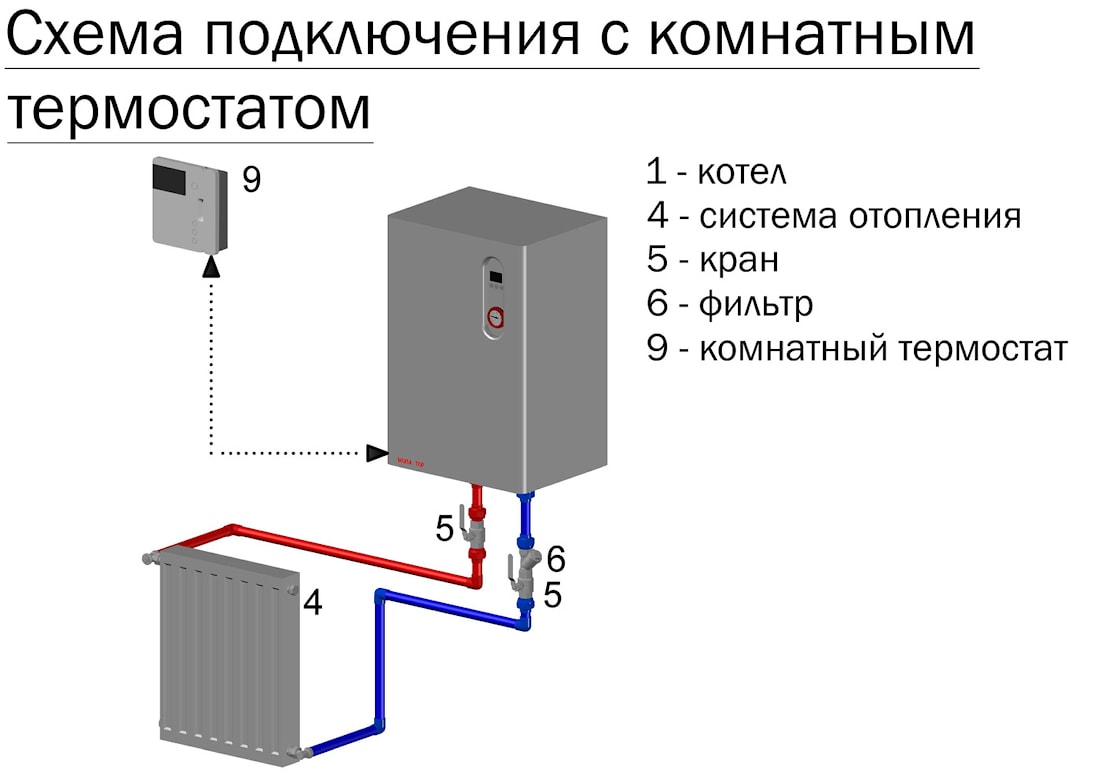

2. Схема подключения с комнатным термостатом.
3. Схема подключения с датчиком ГВС
![](img/misc/202007101146523.jpg?ver=159464566130&w=1100)
4. Схема подключения с термостатом бойлера.
![](img/misc/202007101148134.jpg?ver=159464566130&w=1100)

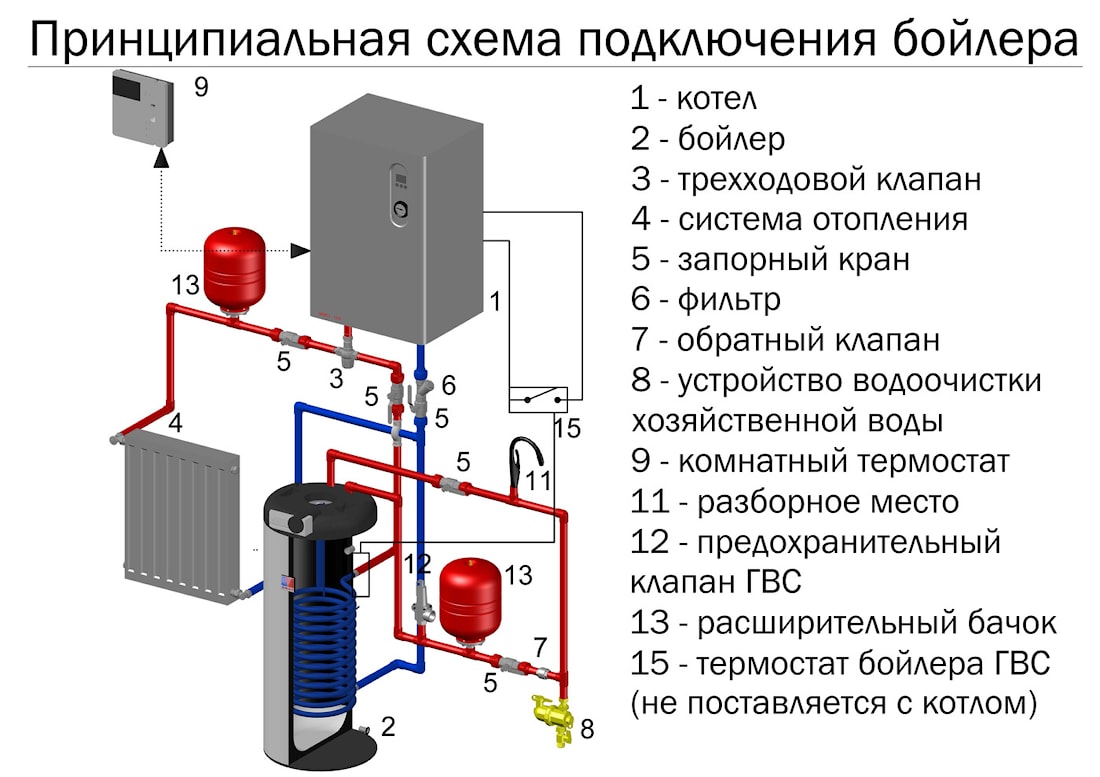

5. Принципиальная схема подключения бойлера.
![](img/misc/202007101158365.jpg?ver=159464566130&w=1100)
