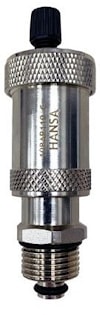

Автоматический воздухоотводчик HANSA с отсекающим клапаном


Назначение и применение автоматического воздухоотводчика HANSA

Поплавковый воздухоотводчик HANSA применяется для автоматического удаления воздуха и прочих газов из трубопроводов и воздухосборников внутренних систем (систем отопления, холодного и горячего водоснабжения, теплоснабжения вентиляционных установок, кондиционеров, коллекторов) в соответствии со стандартом PN-EN12828.

Предохраняет закрытые системы трубопроводов от явлений коррозии и кавитации и от образования воздушных пробок. Воздухоотводчик может использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия (вода, растворы пропилен- и этиленгликолей с концентрацией до 40%).
Воздухоотводчик поставляется в комплекте с отсекающим клапаном. Отсекающий клапан
служит для присоединения воздухоотводчика к системе, и позволяет производить монтаж и демонтаж воздухоотводчика без опорожнения системы.

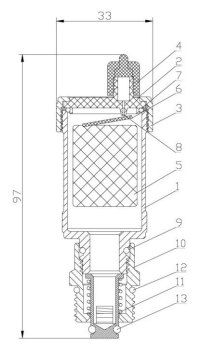

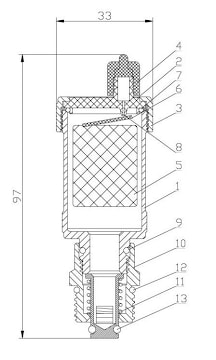

Конструкция автоматического воздухоотводчика HANSA:

Воздухоотводчик:
1 – корпус
2 – крышка корпуса
3 – накидное прижимное кольцо
4 – колпачок защитный
5 – поплавок
6 – рычаг
7 – уплотнительной кольцо
8 – уплотнитель клапана
9 – уплотнительное кольцо
Отсекающий клапан:
10 – корпус
11 – пружина
12 – уплотнительное кольцо
13 – уплотнительное кольцо


Корпус (1) и накидное прижимное кольцо (3) изготовлены из латуни марки CW617N (по европейскому
стандарту DIN EN 12165-2011), соответствующей марке ЛС59-2 (по ГОСТ 15527-2004), с никелированием поверхностей. Корпус выполнен в форме стакана с отверстием для присоединения отсекающего клапана. Располагается в дне корпуса и имеет наружную резьбу диаметром 3/8", соответствующую ГОСТ6357-81 (ISO 228-1:2000, DIN EN 10226-2005).

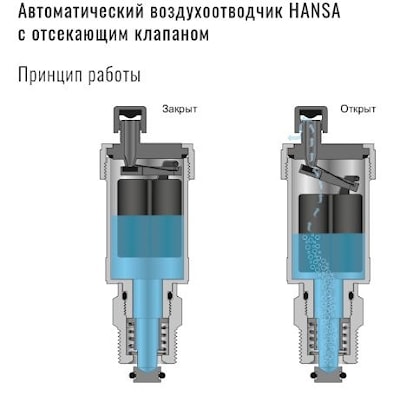

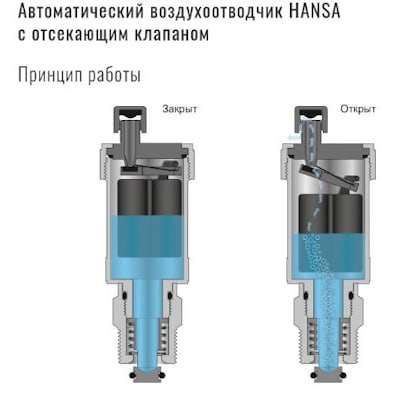

Принцип работы воздухоотводчика:

При отсутствии воздуха, корпус воздухоотводчика заполнен жидкостью, и поплавок держит выпускной
клапан закрытым. Когда воздух собирается в поплавковой камере, уровень воды в ней понижается, а сам поплавок опускается на дно корпуса. Тогда с помощью рычажно-шарнирного механизма открывается выпускной клапан, через который воздух выводится в атмосферу. После выхода воздуха, вода вновь заполняет поплавковую камеру, поднимая поплавок, что приводит к закрытию выпускного клапана.
Циклы открытия/закрытия клапана повторяются до тех пор, пока воздух не ставится из ближайшей части трубопровода, перестав собираться в поплавковой камере.



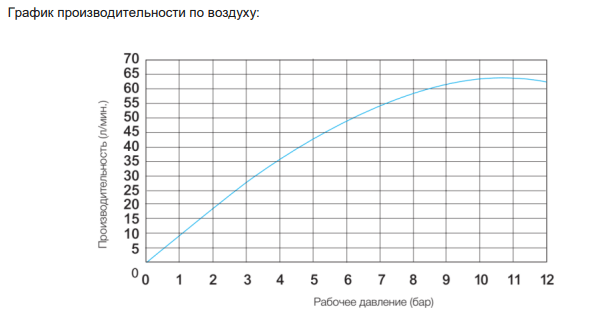

Технические характеристики воздухоотводчика HANSA:
Присоединительный
размер
15 DN

1/2" G
Максимальное рабочее
давление, бар
10
Минимальное рабочее давление, бар0,1
Температура рабочей среды, °Сот 0°С до +110°С
Максимальная
температура окружающей среды
°С
60°С
Длина, мм97
Ширина, мм33
Вес, г137


Скачать руководство по монтажу автоматического воздухоотводчика HANSA

Скачать технический паспорт изделия и инструкцию по эксплуатации воздухоотводчика HANSA

Купить немецкий автоматический развоздушник HANSA (Ханса) у официального представителя в Республике Беларусь - ООО "ТорговыйДом Атмос" в Минске.



производитель
HANSA


Если вы хотите купить автоматический воздухоотводчик HANSA с отсекающим клапаном , вы можете:

Ещё из раздела Детали и комплектующие

в наличии
31.52 бел.руб.
в наличии
98.07 бел.руб.
