Бойлеры косвенного нагрева серии ОКC NTR (0,6 MPa)

Производитель:

Напольные водонагреватели косвенного нагрева воды объёмом 100–250 литров с эмалированным резервуаром и мощным теплообменником для нагрева воды для технических и хозяйственных нужд (ГТВ) из внешнего источника. Водонагреватели с объёмом 200 и 250 литров выпускаются в варианте с двумя теплообменниками для подключения двух источников горячей воды из отопительной системы (например, газовый котёл + альтернативный источник). При совместном подключении обоих обменников можно довести суммарную мощность источников ГТВ до 44 kW.

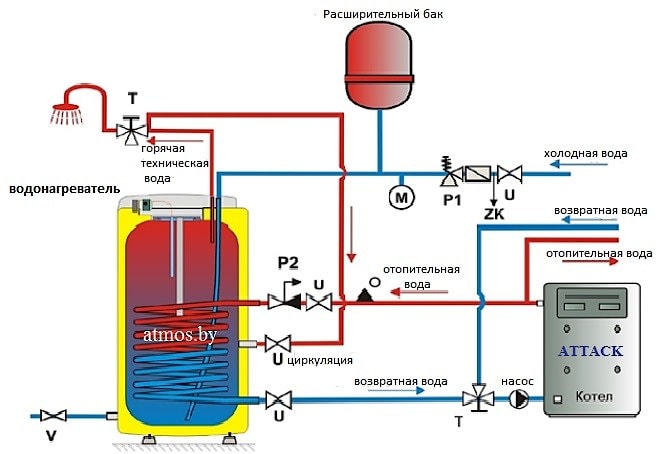

Водонагреватель оборудован регулятором температуры ГТВ (термостат для управления трёхходовым клапаном или циркуляционным насосом) с электропитанием 230 V/50 Hz, предохранительным клапаном и выводом для циркуляции.

Основная функция

Нагрев ГТВ круглый год горячей водой из газоотопительного котла с первоочередным подключением к нагреву ГТВ. В моделях OKC x NTRR можно комбинировать подачу горячей воды из газового котла и альтернативного источника теплоэнергии либо при совместном подключении обоих теплообменников получить резерв косвенного нагрева для котла мощностью св. 24 kW.

Резервуар водонагревателя изготовлен из стального листа и испытан избыточным давлением 0,9 МПа.

Внутренняя поверхность резервуара эмалирована. Корпус водонагревателя – из стального листа, покрытого порошковой краской, соединительные детали имеют металлическое покрытие.
В крышке фланца имеются гильзы для размещения датчиков регулирующего термостата и термометра.

Резервуар с водой изолирован твердой полиуретановой пеной толщиной 40-65 мм.
Электропроводка располагается под пластиковой съемной крышкой. Температуру воды можно установить термостатом.

Версия NTR имеет один теплообменник, расположенный в нижней части водонагревателя, и для нагрева используется один источник отопительной воды.

Версия NTRR оснащена двумя теплообменниками для произвольной комбинации двух источников отопительной воды, можно подключить оба теплообменника последовательно.

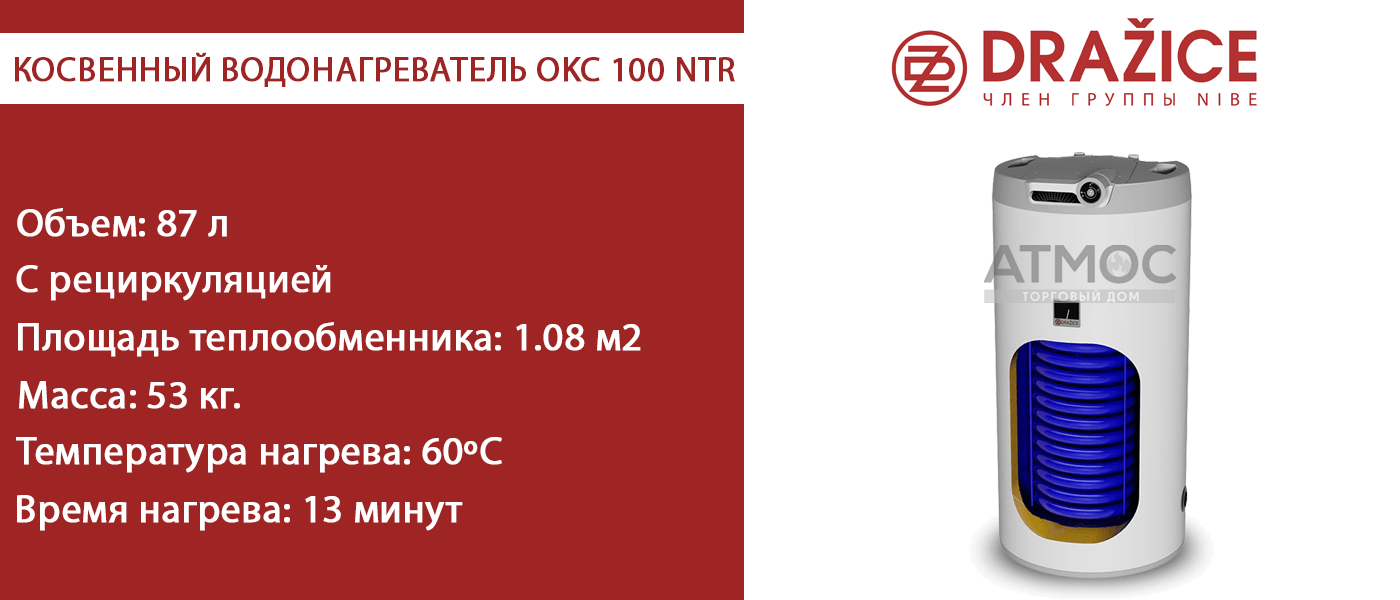

OKC 100÷160 NTR


OKC 200÷250 NTR


OKC 200÷250 NTRR


Технические характеристики

Объём [л] 95 115 145 210 250
Вес водонагревателя [кг] 57 69 77 95 107
Высота водонагревателя [мм] 881 1 046 1 235 1 330 1 508
Диаметр водонагревателя [мм] 524 524 524 584 584
Поверхность теплообменнику [м^2] 1,08 1,45 1,45 1,45 1,45
Рабочее давление бака [MPa] 0,6 0,6 0,6 0,6 0,6
Рабочее давление теплообменника [MPa] 1 1 1 1 1
Подключение теплой техн. воды JS 3/4" JS 3/4" JS 3/4" JS 3/4" JS 3/4"
Подключение отопительной воды JS 1" JS 1" JS 1" JS 1" JS 1"
Диапазон установки [°C] до 80 до 80 до 80 до 80 до 80
Рекоменд. температура теплой воды [°C] 60 60 60 60 60
Напряжение подключения 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz
Номиналь. отоп. мощность при температ. отоп. воды 80 °C и расходу 720 л/час [W] 24 000 32 000 32 000 32 000 32 000
Время нагрева с 10 °C до 60 °C [минут] 14 17 23 28 36
Коэфф. элект. безопасности IP 44 IP 44 IP 44 IP 44

IP 44


Объём [л] 200 245
Вес водонагревателя [кг] 108 118
Высота водонагревателя [мм] 1 330 1 508
Диаметр водонагревателя [мм] 584 584
Поверхность теплообменнику [м^2] 1× 2 1× 2
Рабочее давление бака [MPa] 0,6 0,6
Рабочее давление теплообменника [MPa] 1 1
Подключение теплой техн. воды JS 3/4" JS 3/4"
Подключение отопительной воды JS 1" JS 1"
Диапазон установки [°C] до 80 до 80
Рекоменд. температура теплой воды [°C] 60 60
Напряжение подключения 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz
Номиналь. отоп. мощность при температ. отоп. воды 80 °C и расходу 720 л/час [W] 2× 24 000 2× 24 000
Время нагрева с 10 °C до 60 °C [минут] 28/16 36/20
Коэфф. элект. безопасности IP 44 IP 44


Технические данные OKC 100-160 NTR
Инструкция по монтажу и эксплуатации OKC 100-250 NTR
