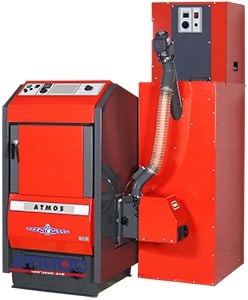

Экологические и автоматизированные котлы «ATMOS» для древесных пеллет

Производитель:

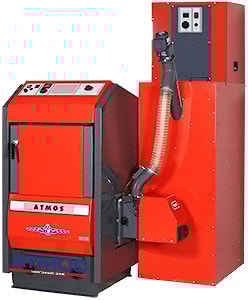

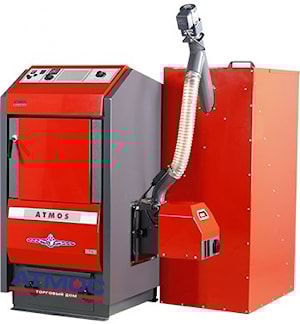

Экологические и автоматизированные котлы «ATMOS» для древесных пеллет Твердотопливные котлы ATMOS сконструированы для полного сгорания пеллет, также в левую или в правую часть котла, в зависимости от потребностей заказчика, встроена горелка для пеллет, которая автоматически, с помощью шнекового транспортёра подаёт гранулы из топливного бака. Бак обычно расположен рядом с котлом, или же в соседнем помещении и может иметь произвольные размеры (стандартно 250, 500 или 1000 л). Иногда в качестве бака для топлива используется часть котельной, которой достаточно на весь отопительный сезон.

Корпус котла представляет собой цельную сварную конструкцию из высококачественного листового металла толщиной 6 мм. Котёл состоит из загрузочной камеры, которая является камерой сгорания, в нижней части оборудованная механической чугунной решеткой, упрощающая процесс удаления пепла. В верхней части котла расположены трубные отверстия со щеточными замедлителями отработанных газов, горловина дымохода и вытяжной вентилятор. Щеточные замедлители одновременно являются щетками прочистки трубных отверстий. Это относится ко всем котлам этого модельного ряда, кроме котла D15P, у которого отсутствует вытяжной вентилятор и замедлители. Топка указанных котлов выложена специальной чешской керамикой, повышающей мощность котла и делающей процесс сжигания топлива практически идеальным.

Принцип работы пеллетной горелки§

В случае, если горелка получит указания к старту или в случае возникновения необходимости затопить, транспортер засыпает пеллеты в сопло горелки и с помощью спирали накаливания происходит их розжиг. Когда гранулы достаточно разгорятся, горелка переключится на заданную мощность, на которой останется до тех пор, пока вся система не протопится. Затем горелка отключится и пеллеты, оставшиеся в камере горелки, догорят или сжигание полностью прекратится. Таким образом, горелка готова к новому старту. Весь цикл, в случае необходимости повторяется.

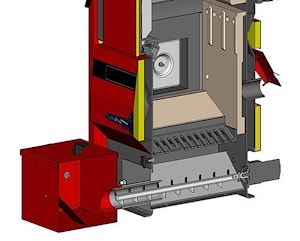

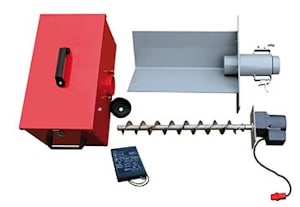

Производительность котла и дальнейшая работа горелки управляются с помощью автоматики управления, которая позволяет приспособить работу котла к конкретным условиям всей системы. Подача топлива, чистка камеры горелки и удаление золы проводится один раз в 1 – 30 дней, в зависимости от качества гранул и размеров бака. В предлагаемых нами котлах есть дополнительная опция – система самоочистки пеллетной горелки. Также дополнительно котел можно оснастить автоматической системой золоудаления. Принцип действия автоматической чистки пепла довольно прост. Пепел из топки вычищается винтовым механизмом полностью автоматически, с интервалом 1-3-12 часов, в зависимости от желаемых настроек. Вам останется только вынести пепел в мусорный бак. Монтаж и демонтаж емкости для сбора пепла занимает несколько минут. Несмотря на полную автоматизацию, включать и выключать механизм автоматической чистки пепла из котла можно и в ручном режиме.

Для этого достаточно просто включить или выключить главный тумблер электропитания пеллетного котла АТМОС.
Автоматическая чистка пепла не требует специального обслуживания, и делает процесс отопления еще более комфортным.

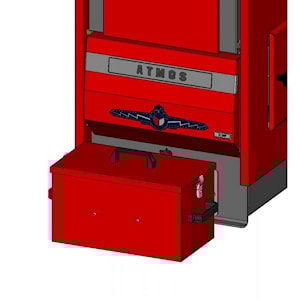

Почему пепельный бокс сразу не входит в комплект поставки? – емкости у Атмоса бывают трех видов: 28, 68 и 135 литров - в зависимости от мощности пеллетного котла и пожеланий каждого конкретного заказчика.
Каждая из указанных емкостей подходит к любому механизму автоматической чистки пепла, а значит и к любому пеллетному котлу АТМОС.
Т.е., практически, котёл полностью работает в автоматическом режиме, не требующий постоянного ухода.

Большим преимуществом наших пеллетных котлов D15P, D20P, D30P и D45P является также то, что в случае отсутствия пеллет котёл можно топить дровами, торфобрикетом, углём. Благодаря этому наши котлы удобны с точки зрения обслуживания и полезных свойств. Но основным их преимуществом, в отличие от природного газа или легких топливных масел, является то, что в них сжигаются возобновляемые источники энергии.

Преимущества пеллетных котлов «ATMOS»§

  • Установка такого оборудования обеспечит вас автономным отоплением без долгой процедуры согласований.
  • Котел достаточно просто купить и установить, и вы уже не зависите от мировых цен на газ и электричество.
  • Специальная горелка позволяет получить коэффициент полезного действия оборудования на уровне 90-95%.
  • Благодаря автоматической подаче топлива из бункера с помощью шнекового механизма котел может работать на одной загрузке до 7 суток. Очистка от золы требуется не чаще раза в месяц.
  • Поддержание заданной температуры воды или температуры в отапливаемом помещении производится системой автоматического управления процессом горения.
  • Экологическая чистота используемого топлива гарантирует минимальное выделение вредных веществ. Вы не почувствуете неприятного запаха и вам не придется отмываться от пятен солярки или угольной пыли.
  • Все котлы снабжены системой контроля работы основных узлов и автоматическим розжигом пеллет, что обеспечивает абсолютную безопасность их эксплуатации.
  • Охлаждающий контур для безопасной работы системы отопления – без риска повреждения котла.
  • Автоматическое включение и выключение котла после догорания топлива или при отключении электроэнергии.
  • Безопасная система против возгорания пеллет.

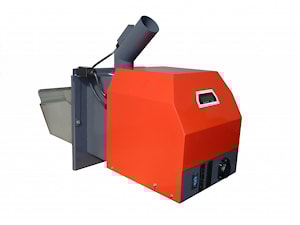

Горелка для пеллет ATMOS A25/A45§

Дозирование топлива: внешний шнековый транспортёр, управляемый системой электронной регулировки горелки.
Верхняя дверца накопителя для подачи топлива приспособлена для встраивания горелки ATMOS A25.

Горелка ATMOS A25 изготовлена из нержавеющей стали и предназначена для качественных белых пеллет из мягкой древесины без коры диаметром 6 - 8 мм, длиной 10 - 25 мм и теплотой сгорания 17-19 МДж/кг. Преимуществом данных горелок является автоматическое зажигание топлива при помощи спирали накаливания, которая разжигает пеллеты в любой момент, когда этого требуется. Горелка и котел, таким образом, работают на полную мощность с самым высоким КПД и самым лучшим качеством сжигания, в отличие от целого ряда конкурентных продуктов, у которых отсутствует зажигающее устройство и которые должны сохранять в камере сгорания слой раскаленного топлива. Они, таким образом, эксплуатируются при низкой мощности, когда температура продуктов сгорания падает ниже 100°C. В результате происходит конденсация дегтя и кислот в камере сгорания, сокращение срока службы котла, не говоря уже о более высоком расходе топлива, низком качестве сжигания, загрязнении котла и необходимости его более частой чистки.

Дисплей горелки: служит для изображения актуального состояния горелки и для настройки ее функционирования.

Управление горелкой: посредством электронной системы регулировки, управляющей работой внешнего конвейера, двух спиралей для розжига и вентилятора горелки. Электроника защищена термостатом котла, защитным термостатом на устройстве подачи пеллет в горелку, датчиком оборотов вентилятора и фотокамерой для отслеживания пламени. Работа горелки сигнализируется на дисплее электронной регулировки.

Разжигание топлива: автоматическое при помощи двух электрических спиралей.

Основные функции горелки:
  • Возможность использования двух резервных выходов R и R2 для различных приложений.
  • Возможность подключения четырех различных датчиков: TS, TV, TK и TSV


TS - датчик нижний на емкости
TV - датчик верхний на емкости
TK - датчик котла или средний датчик на емкости
TSV - датчик продуктов сгорания или солнечной панели
  • Управление грелкой по двум величинам температуры на аккумулирующем баке
  • Управление вентилятором котла от горелки при помощи резервного выхода
  • Управление насосом котла от горелки при помощи резервного выхода
  • Управление системой солнечного нагрева непосредственно от горелки.
  • Встроенная автоматика против возгорания пеллет.


Технические данныеD14PD 21 PD 25 PD 31 PD15 PD 20 PD 30 P D 40 P D 50 P
Мощность котлакВт4 - 144 - 19,57 - 249 - 304,5 - 156,5 - 228,9 - 29,88,9 - 4013,5 - 45
Площадь поверхности нагревам21,71,722,21,922,72,73,6
Объем топливной шахтыдм38888881327070105105140
Размер загрузочной камерымм270x450270x450270x450270x450270x450270x450270x450270x450270x450
Предписанная тяга дымовой трубыПа161822181815212223
Макс. раб. избыточное давление водыкПa250250250250250250250250250
Вес котлакг231231254263289305370386430
Диаметр дымоходамм152152152152152152152150/152152
Высота котламм120712071207130714051405140514051405
Ширина котламм620620620620606606606606606
Глубина котламм768768868882470470670954870
Электрическая потребляемая мощность - при пускеВт522522522520522572530530530
Электрическая потребляемая мощность
- во время работы
Вт424242974292979797
КПД котла%90,390,290,2> 90,290,491,192,490,191,1
Температура продуктов сгорания при номинальной мощности (пеллеты)°C127147151147141128158157123
Предусмотренное топливоКачественные светлые пеллеты 6-8 (мм) теплота сгорания 16-19 мДжкг
Резервное топливо Сухое дерево с теплотой сгорания 15-17 мДжкг, диаметр 80-150 мм, содрежание влаги 12-20%
Средний расход топлива - пеллет при ном. мощностикг/час3,54,55,46,83,758,69,410,6
Макс. длина поленьевмм310310510510710
Время горения при номинальной мощности - древесиначас.22222
Объем воды в котлел5656627065829191117
Класс котла согласно CSN EN 303-5555555555


Проспект
Руководство по обслуживанию
D15P, D20P, D25 P
Пламя горелки для пеллет ATMOS A25, встроенной в котле D 20 P

Наглядные примеры установки пеллетных котлов§

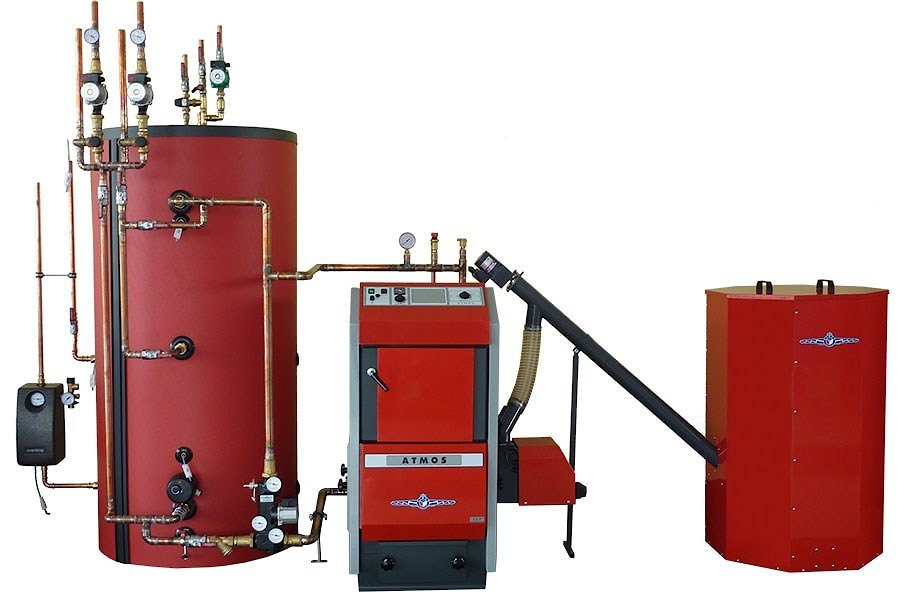

Помещение котельной  с отдельным резервуаром 500 л
Помещение котельной  с встроенным резервуаром для пеллет 5 м3
