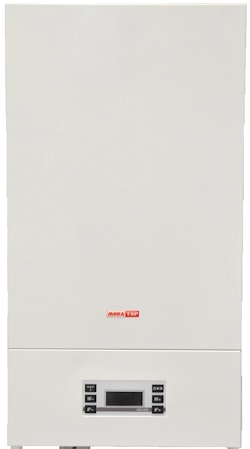

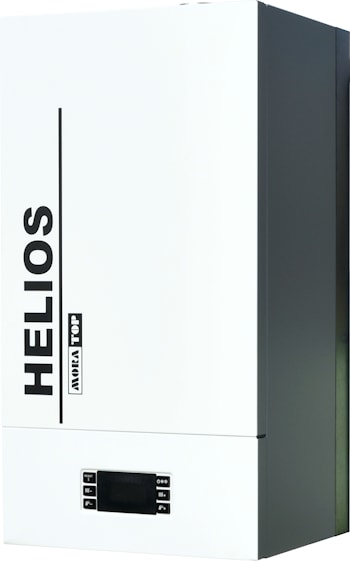

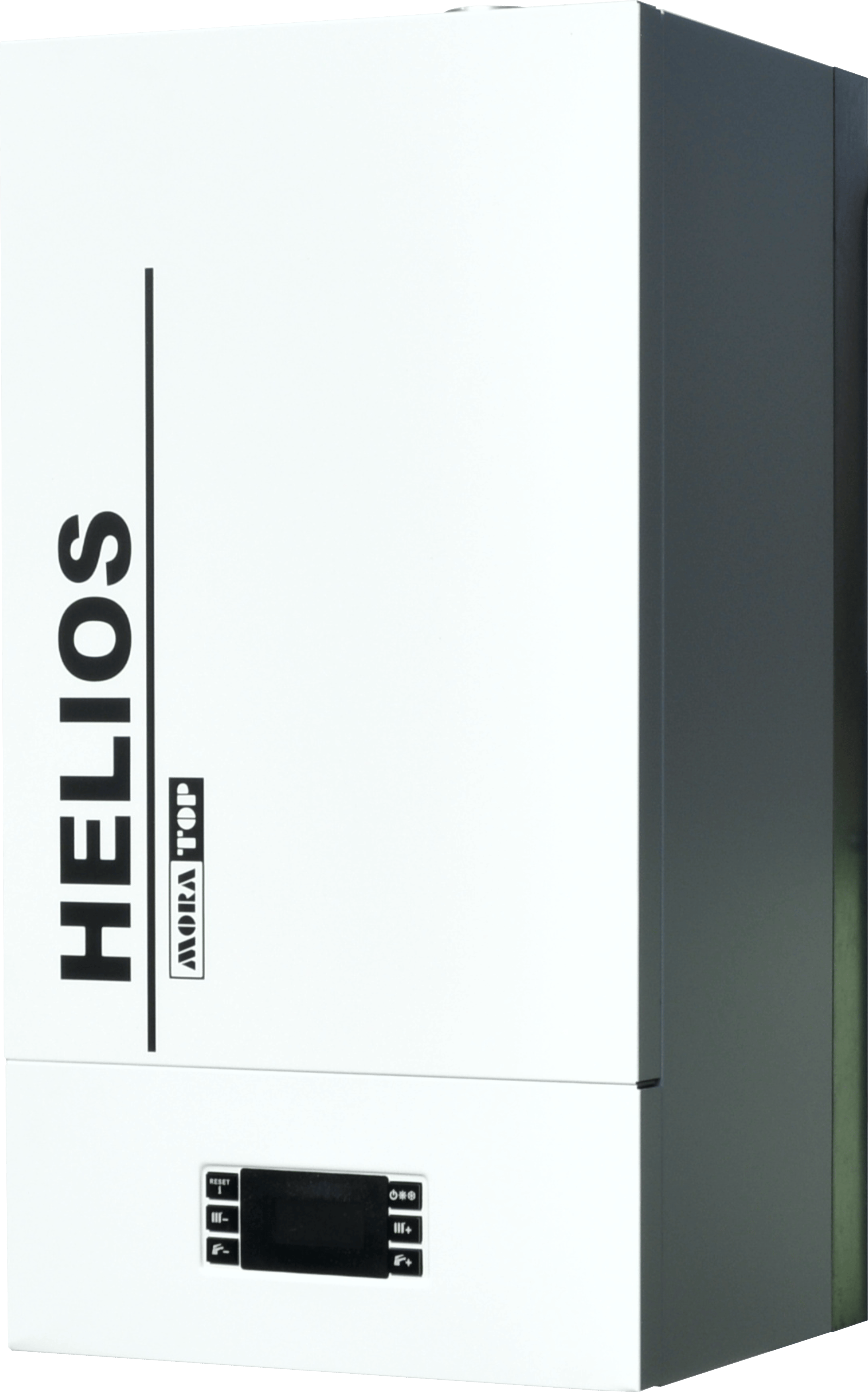

Одноконтурный газовый котел MORA-TOP Helios 18 SK

Настенный атмосферный

Быстрый переход:

1. Описание настенного газового котла MORA-TOP Helios 18 SK
2. Преимущества газового котла МОРА-ТОП Гелиос 18 кВт
3. Технические характеристики одноконтурного газового котла Гелиос 18 SK
4. Функциональная схема настенного газового котла MORA-TOP Helios 18 SK
5. Блок управления газового котла MORA-TOP
6. Защитные функции газового котла Helios 18 SK
7. Оплата и доставка газового котла MORA-TOP Helios 18 SK
8. Инструкция по монтажу и обслуживанию настенного одноконтурного котла MORA-TOP Helios 18 SK

---

Одноконтурный газовый котел чешского производителя MORA-TOP мощностью 18 кВт предназначен только для нагрева отопительной воды, а приготовление ГВС может быть обеспечена в водонагревателях косвенного нагрева типа NTR и NTRR при их подключении к котлу.

Продукты сгорания собираются коллектором продуктов сгорания и при помощи вентилятора отводятся в коаксиальную или двухтрубную систему отвода продуктов сгорания. Для обеспечения безопасной эксплуатации котла, выброс или забор воздуха из/в котёл контролируется маностатом.

Приготовление ГВС имеет преимущество перед нагревом воды в отопительной системе. Проток ГВС при помощи датчика ГВС введёт котёл в эксплуатацию. При этом трехходовой вентиль изменит направление протока отопительной воды через вторичный теплообменник и насос. От нагретой отопительной воды во вторичном теплообменнике нагревается протекающая хозяйственная вода на температуру, установленную потребителем. Плавным изменением мощности горелки блок управления поддерживает необходимую температуру ГВС. После окончания отбора ГВС в зимнем режиме котел автоматически переключится на режим отопления. В летнем режиме котёл остаётся в режиме подготовки ГВС.

Гарантия на одноконтурный газовый котел MORA-TOP Helios 18 SK: 2 + 1 года!

Преимущества газового котла МОРА-ТОП Гелиос 18 кВт

• Высокий КПД - 93%
• Высокая надежность регулировочных элементов и автоматики безопасности
• Низкое содержание вредных выбросов
• Широкая граница регулировки мощности: от 40 до 100 %
• Возможность подключения наружного датчика для эквитермического регулирования
• Возможность подключения комнатного термостата
• Возможность подключения в каскад при помощи каскадного устройства управления
• OPEN Therm коммуникация
• Функция Antilegionela - защищает от бактерий легионеллы в горячей воде
• Стабильная работа при напряжении электросети от 155 В до 250 В. При выходе за пределы данного диапозона, котел автоматически отключится. Включение произойдёт, при стабилизации напряжения в указанных границах.
• Низкий уровень шума при эксплуатации
• Защита вторичного теплообменника от отложений специальной обработкой его внутренней поверхности
• Преимущественный нагрев ГВС

Чешский одноконтурный газовый котёл HELIOS 18 SK сконструирован согласно последним действующим нормам ČSN EN a IEC. При разработке особое внимание было уделено безопасности эксплуатации котла, минимизации эксплуатационных расходов при сохранении высокой надёжности, а так же использованы современные технологии и европейские компоненты.

---

Купить настенный одноконтурный газовый котел MORA-TOP Helios 18 SK

---

Технические характеристики одноконтурного газового котла Гелиос 18 SK

Максимальная мощность, кВт	18,9
Минимальная мощность, кВт	8,1
КПД, %	93
Расход топлива при ном.мощности, м3/час	2,2
Ном.входное избыточное давление газа, мбар	20
Диаметр форсунки горелки, мм	1,15
Мин. давление под горелкой, мбар	2,3
Макс. давление под горелкой, мбар	12,5
Расширительный бак, л	8
Диапазон температуры для радиаторной / системы подогрева полов, °С	30 - 80
Макс.температура продуктов сгорания, °С	99,3
СО2, %	4,32
Диаметр дымохода, мм	110
Общая потребляемая эл. мощность, Вт	94
Температура срабатывания аварийного°С термостата	105
Вес котла, кг	22,5

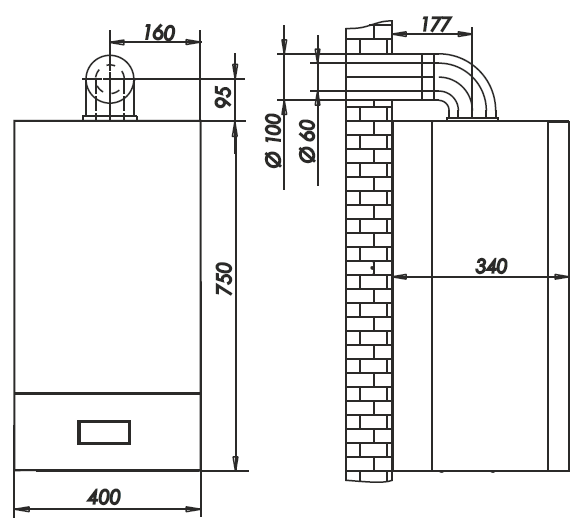

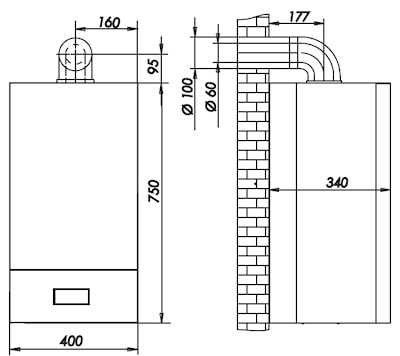

Высота х Ширина х Глубина, мм	750 х 400 х 340
Точность регулирования ОВ и ГВС, °С	±1

---

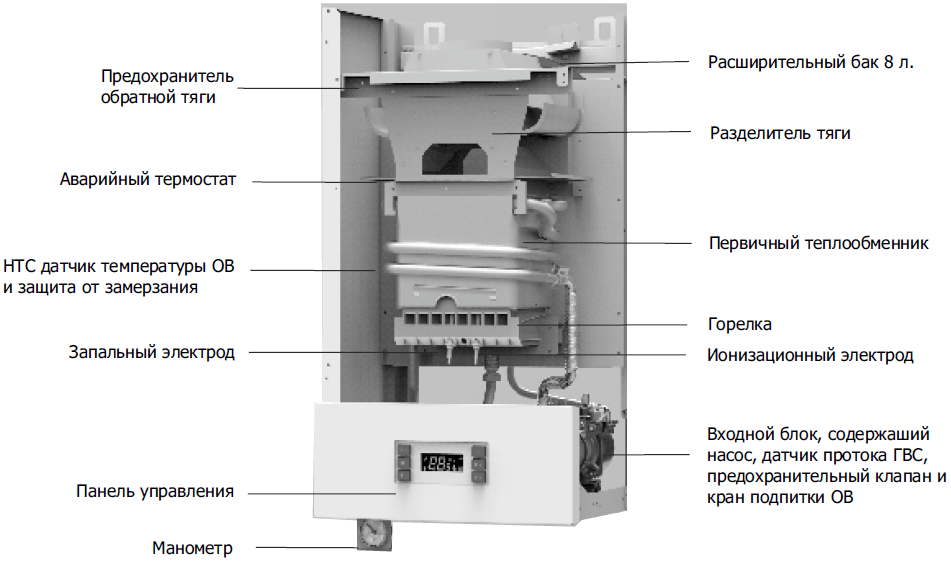

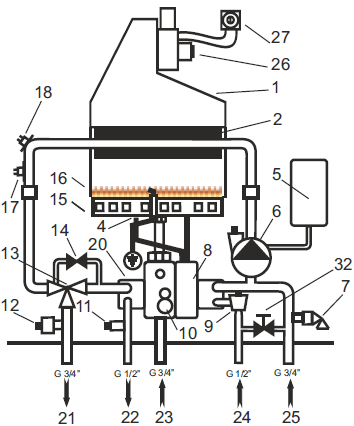

Функциональная схема одноконтурного настенного газового котла MORA-TOP Helios 18 SK
1 - коллектор продуктов сгорания 2 - теплообменник 4 - электрод зажигания 5 - расширительный бак 6 - насос с атмосферным клапаном 7 - предохранительный клапан ОВ 3 бар 8 - блок управления 9 - датчик протока 10 - газовая арматура	11 - датчик температуры ГВС 12 - датчик давления 13 - трехходовой клапан 14 - байпас клапан 15 - горелка 16 - камера сгорания 17 - датчик температуры ОВ 18 - аварийный термостат ОВ 19 - ограничитель продуктов сгорания 20 - вторичный теплообменник 21 - выход ОВ 22 - выход ГВС	23 - вход газа 24 - вход холодной хозяйственной воды 25 - вход ОВ26 - вентилятор продуктов сгорания 27 - маностат 28 - предохранительный обратный клапан на входе ГВС 29 - фильтр на ОВ 30 - бойлер 31 - ограничитель продуктов сгорания 32 - кран для заполнения ОВ

---

Блок управления является основной частью газового котла MORA-TOP и имеет следующие функции, определяющие его возможности:

• Защитная функция - обеспечивает защиту от повреждения здоровья и имущества.
• Пользовательская функция - для пользователя.
• Процессорная функция - для обеспечения надёжной работы котла.

После подключения котла блок управления начинает выполнять соответствующие процессорные и защитные функции: контроля внутренней системы, контроля элементов безопасности, регулировки отопительного процесса и процесса приготовления ГВС согласно заданным параметрам. Данная процедура периодически повторяется, реакция на изменения регулирования и безопасности эксплуатации происходит в течение нескольких миллисекунд.

Блок управления постоянно контролирует сигналы всех подключенных элементов:

• датчика давления ОВ
• датчика температуры ОВ
• датчика протока ГВС
• датчика температуры ГВС
• маностата
• аварийного термостата
• комнатного термостата
• термостата продуктов сгорания
• ионизационного электрода
• датчика наружной температуры

Измеренные величины и сигналы немедленно обрабатываются в блоке управления и, в зависимости от результатов, плавно увеличивается или уменьшается количество газа, подаваемого на горелку котла.

Блок управления регулирует работу: газового вентиля, трёхходового клапана, циркуляционного насоса, вентилятора продуктов сгорания, запального электрода (трансформатора), модулятора горелки.

---

Купить чешский одноконтурный газовый котел мощностью 18 кВт в Минске

---

Защитные функции газового котла Helios 18 SK

Одноконтурный газовый котел Helios 18 SK оснащён функциями, защищающими его от повреждений.

1) Защита при неисправности датчиков
Блок управления котла постоянно контролирует параметры и состояние присоединённых датчиков. При выходе за установленные параметры появится сигнал сбоя и котёл отключится. Если любой датчик зафиксирует величину, которая не соответствует его параметрам (например, в случае замыкания или разъединения датчика), произойдёт выключение котла. При этом состояние неисправности отобразится на дисплее соответствующим кодом.

2) Защита от перегрева
Электроника защищает котёл от перегрева на основании величин, измеренных датчиками температуры.

3)Защита при помощи датчика температуры отопительной воды
В случае, если температура отопительной воды превысит 95°C, включится циркуляционный насос, который продолжит работу до тех пор, пока температура не понизится до 80°C. При активации этой защиты будет перекрыт доступ газа к горелке котла.

4) Защита при помощи датчика температуры ГВС
В случае, если температура ГВС превысит 75°C, включится циркуляционный насос, который продолжит работу до тех пор, пока температура не понизится до 60°C. При активации этой защиты будет перекрыт доступ газа к горелке котла.

5) Защита отвода продуктов сгорания

Газовый котел Helios (Гелиос) 18 SK с открытой камерой сгорания, при засорении дымохода, защита от попадания
продуктов сгорания в помещение обеспечивается датчиками обратной тяги. В случае утечки продуктов сгорания произойдёт включение защиты. В момент разъединения контакта термостата продуктов сгорания котёл отключается и на ЖК дисплее отображается код неисправности. После проверки и устранения неисправности необходимо провести ручную разблокировку (RESET) котла.

6) Защита от замерзания и функция деблокирования

Защита от замерзания

• Данная функция защищает котёл от замерзания в нём воды, является активной в режиме STAND-BY (режим готовности).
• Как только температура ОВ опустится ниже +5°C, включится циркуляционный насос, который будет работать до тех пор, пока температура ОВ не достигнет +10°C.
• Если температура ОВ опустится ниже +5°C,  произойдёт включение котла на минимальную мощность. Когда температура достигнет +8°C котёл отключится, функция добега насоса останется активной.
• Функция Antilegionela - при подключении бойлера ГВС с датчиком ГВС вода будет нагреваться в бойлере до 60 ° C 1 раз в течение 7 дней.
• При отключении котла от электрической сети или подвода газа, защита от замерзания не работает.
  В случае использования бойлера косвенного нагрева защита от замерзания работает таким же способом.

Функция деблокирования

Данная функция не допускает заклинивания ротора насоса и трёхходового вентиля. Если насос или трёхходовой вентиль не запускались более 24 часов, блок управления их включит на несколько секунд и не допустит заклинивания.

• Если котёл отсоединён от электрической сети, функция деблокирования не работает.
• Блок управления выполняет 1 раз в 24 часа собственный сброс системы защиты от блокировки.
• В случае использования бойлера косвенного нагрева функция деблокирования работает таким же способом.



  ---

Купить чешский одноконтурный газовый котел у официального представителя завода MORA-TOP в Беларуси - ООО "Торговый дом АТМОС" в рассрочку на 8 месяцев с доставкой по Минску и Беларуси выгодно! Приглашаем в магазин электрических котлов в Минске улица Каменногорская, 47. Поможем рассчитать мощность одноконтурного газового котла для отопления дома или квартиры.

Наша компания оказывает следующие услуги:

• установка и монтаж экономного настенного газового котла отопления мощностью 18 кВт чешского производителя MORA-TOP;
• бесплатная доставка настенного газового котла отопления по Беларуси;
• предлагаем купить газовый котел для отопления частного дома, воспользовавшись нашей фирменной рассрочкой на 4 месяца 0%.

Обращаем внимание, что корректная и длительная работа газового котла зависит от правильности его установки и ввода в эксплуатацию. Поэтому очень важно обратиться в уполномоченный сервисный центр за квалифицированной помощью по данным вопросам. При несоблюдении требований по установке и техническому обслуживанию настенного одноконтурного газового котла MORA TOP Helios 18 SK гарантийные обязательства со стороны производителя в случае технической неисправности распространяться не будут.

Гарантия на одноконтурный газовый котел МОРА - ТОП Гелиос 18 SK: 2 +1 года!

---

Инструкция по монтажу и обслуживанию настенного одноконтурного котла MORA-TOP Helios 18 SK

---
