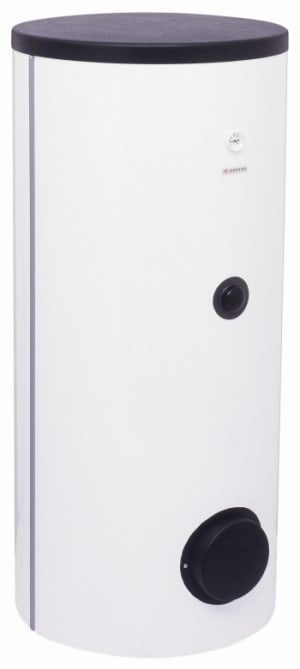

Косвенный водонагреватель TESY EV 15/7 S2 500 75 арт. 301396
Напольный водонагреватель косвенного нагрева TESY EV 15/7 S2 500 с двумя теплообменниками с высоким классом энергоэффективности С предназначен для подключения к двум источника тепла: к твердотопливному, газовому, электрическому котлу, а так же для подключения к солнечным коллекторам.
Преимущества косвенного водонагревателя TESY EV 15/7 S2 500:
- Внутреннее эмалевое покрытие косвенного водонагревателя Теси 15/7 S2 500 надежно защищает резервуар от появления точечной коррозии, что увеличивает срок эксплуатации бойлера.
- Высокоэффективная изоляция толщиной 50 мм из пенополиуретана без содержания CFC максимально сохраняет тепло, поэтому тепловые потери при ΔT 45K составляют всего 2,3 кВт/24 часа.
- Для дополнительной защиты косвенного бойлера от известковых отложений установлен магниевый анод. Благодаря защитным функциям магниевого анода срок эксплуатации бойлера увеличен на 50%.
- Встроенный термометр в верхней части водонагревателя.
- Сервисное отверстие для комфортного обслуживание бойлера ТЕСИ.
- Предусмотрена возможность установки дополнительного электрического нагревательного элемента и термостата для управления ТЭНом.
- Возможна установка датчика ГВС при подключении водонагревателя к котлу отопления.

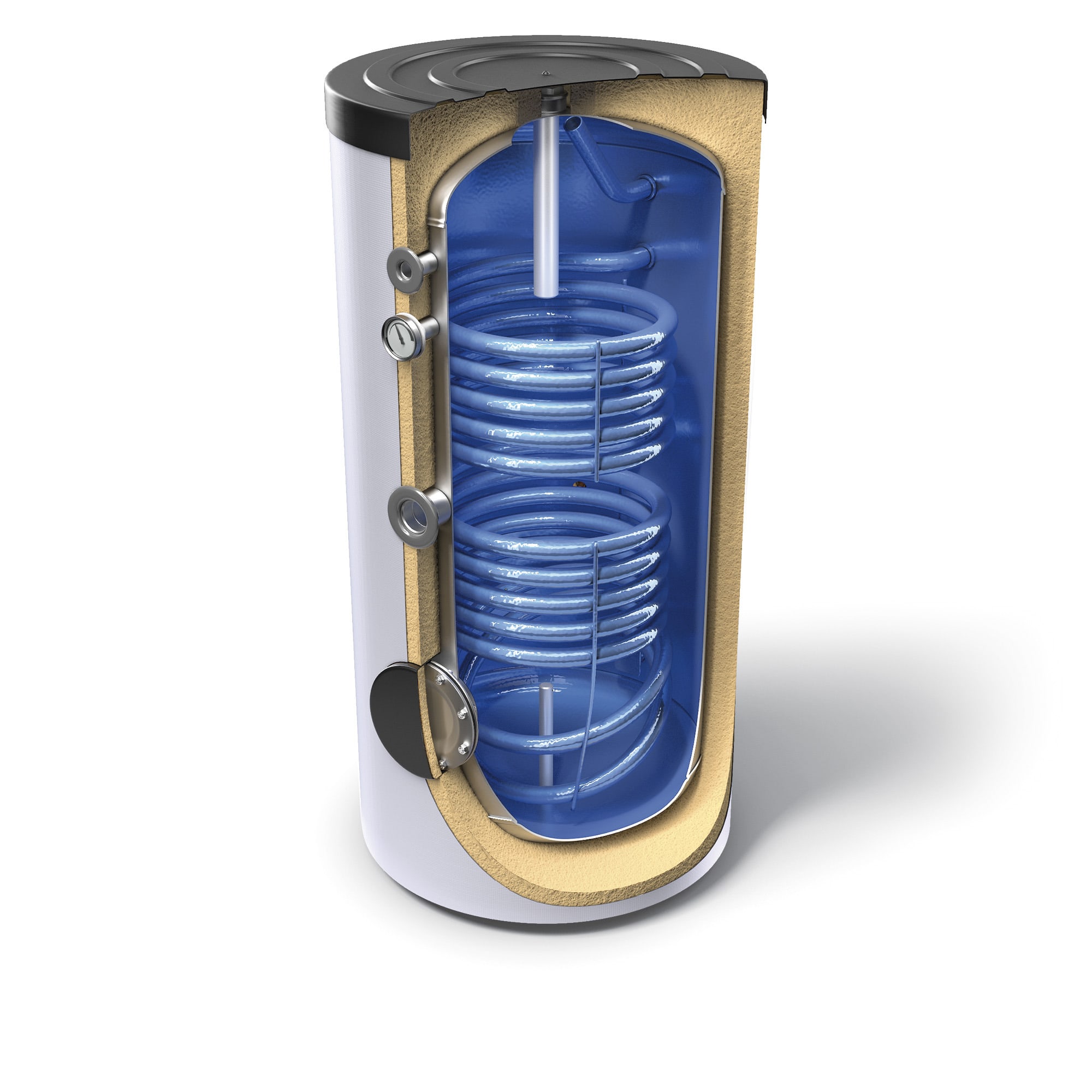

- Два теплообменник с гладкой поверхностью площадью 2,25 м2 и 1,06 м2 обеспечивают быстрый нагрев воды от нескольких источников тепла.
Технические характеристики косвенного водонагревателя TESY EV 15/7 S2 500:
Объем | 472 литров |
Вес нетто | 158 кг |
Изоляция (жесткий ПУ) | 50 мм |
Поверхность теплообменника S1/S2 | 2,25/ 1,06 м² |
Объем теплообменника S1/S2 | 13,7 / 6,4 литров |
Мощность теплообменника S1 60-80°C / 70-90°C | 61 / 73 кВт |
Мощность теплообменника S2 60-80°C / 70-90°C | 35 / 47 кВт |
Потери тепла ΔT 45K | 95 Ватт |
Энергетический класс | С |
Максимальная рабочая температура | 95 °C |
Номинальное давление в резервуаре для воды | 8 bar |
Номинальное давление теплообменника | 6 bar |
Максимальное количество отработанной воды MIX 45°C (**15-60°C), Отключение питания (S1) | 677,6 литра |
Максимальное количество отработанной воды MIX 45°C (**15-60°C), Отключение питания (S2) | 294,3 литра |
Диаметр | 750 мм |
Минимальное время нагрева S1 *80°C-**15/60°C | 42 / 39 минут |

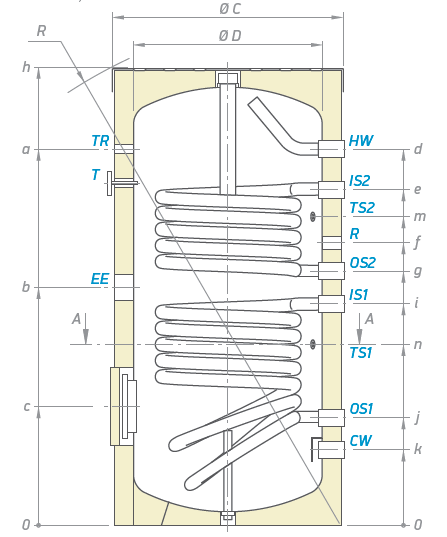

Габаритные размеры:
![]() ![]() | |||||||||||||||
h мм | a мм | b мм | c мм | d мм | е мм | f мм | g мм | i мм | j мм | k мм | m мм | n мм | R мм | Ø C мм | Ø D мм |
1674 | 1448 | 986 | 324 | 1448 | 1330 | 1165 | 1029 | 944 | 299 | 214 | 1265 | 750 | 1838 | 750 | 650 |
Условные обозначения:
CW - вход холодной воды G 1" B
HW - выход горячей воды G 1" B
IS1 - вход теплообменик 1 G 1" B
IS2 - вход теплообменик 2 G 1" B
OS1 - выход теплообменик 1 G 1" B
OS2 - выход теплообменик 2 G 1" B

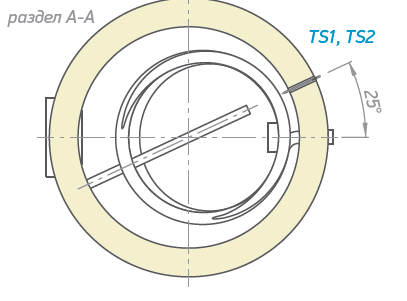

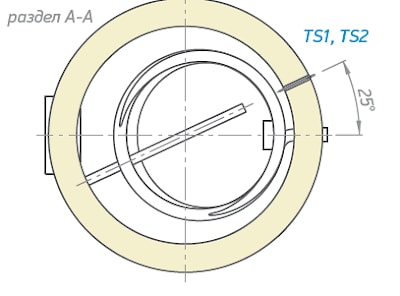

TS1 - термокарманный уровень 1 G ½"
TS2 - термокарманный уровень 2 G ½"
R - рециркуляция G ¾"
EE - отверстие для электрического элемента G 1½"
T - термометр Ø 14 x 1.5
TR - отверстие для терморегулятора G ½"
Скачать паспорт косвенного водонагревателя TESY EV 15/7 S2 500
производитель
TESY
Тип установки
напольные
Объем
500 литров
Теплообменник
Два
