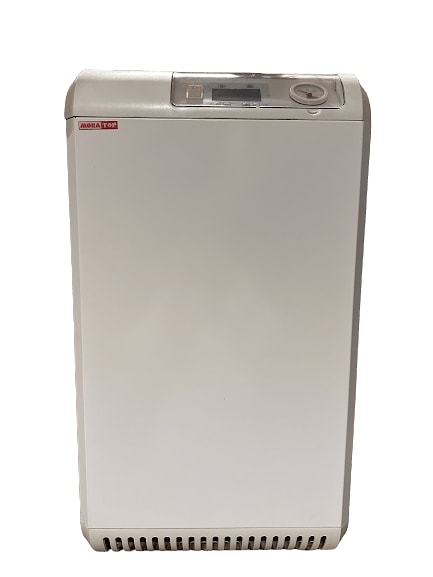

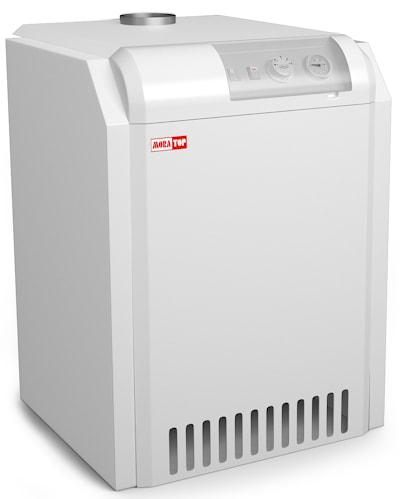

Чугунный газовый котел MORA-TOP SA50

энергозависимые с пъезорозжигом

Газовый котел MORA-TOP 50SA мощностью 45 кВт с чугунным теплообменником, электронным зажиганием, переменной мощностью (65-100%).

Напольные газовые котлы с чугунным теплообменником MORA-TOP адаптированы для давления газа 130-200 мм. водяного столба, обладают высоким КПД боле 92 %, который обеспечивается высокоэффективной горелкой компании Polidoro и итальянским чугунным теплообменником производства Viadrus.

Автоматика и газовые клапаны изготовлены известной компанией Honeywell и гарантируют надёжную и безопасную эксплуатацию.

Напольный чугунный газовый котел Мора Топ мощностью 45 кВт предназначен для систем отопления, в которых предусмотрена установка циркуляционного насоса и подключения к электросети. Чугунный котел MORA-TOP 50SA укомплектован штатным шнуром питания с вилкой.

В котле установлена клеммная колодка, к которой можно подключать, при необходимости, насос, комнатный регулятор или GSM терморегулятор, бойлер косвенного нагрева для обеспечения горячего водоснабжения.

Технические характеристики напольного газового котла MORA-TOP SA50:

Описание конструкции чугунного газового котла MORA-TOP 50SA:

Корпус газового котла состоит из чугунных элементов, в которых имеется система взаимно перекрывающихся теплообменных ребер, по которым дымовые газы проходят в коллектор, а через прерыватель тяги в дымовую трубу.

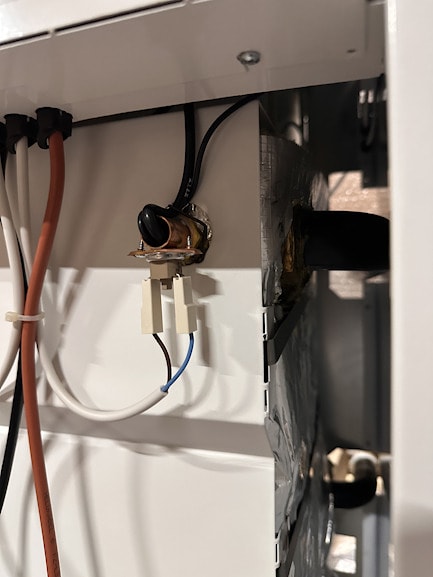

В верхней передней части в медной гильзе размещены аварийный термостат и датчики термостата котла и термоманометр. В задней нижней части расположен клапан наполнения и слива, в передней верхней части размещен обратный клапан с датчиком манометра.

Сам корпус котла изолирован по периметру изоляционным материалом, эффективно предотвращающим нежелательную передачу тепла в окружающую среду. Кроме того, передняя стенка покрыта защитным листом, что также улучшает эстетический пространстве под теплообменником расположена камера сгорания с трубчатыми горелками.

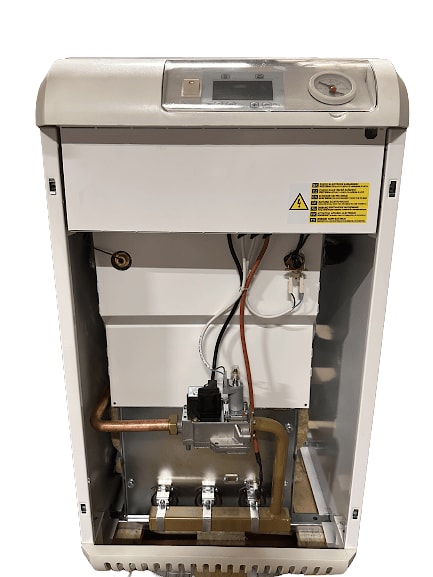

Дно камеры снабжено чашей для сбора конденсата. Чаша устанавливается на подставках и крепится к корпусу котла. Узел горелки, состоящий из держателя трубы горелки с принадлежностями и системы розжига, крепится к камере сгорания в двух местах.

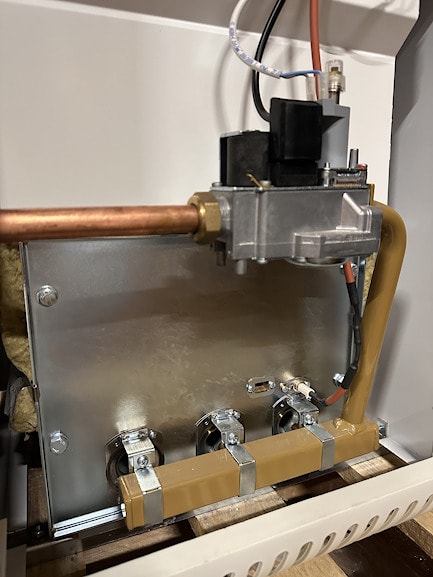

Газораспределитель представляет собой закрытый стальной профиль. Трубки горелок крепятся к пластине горелки. Над горелочными трубками закреплена запальная горелка вместе с термопарой (ионизационным электродом) и запальным электродом в отдельном держателе.

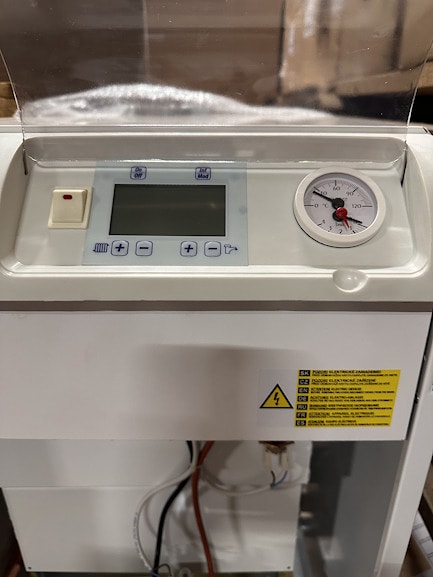

На лицевой панели есть переключатель режимов «зима» «лето». Он нужен, когда к котлу подключен бойлер косвенного нагрева. При переключении его в режим «лето» котёл будет включаться только если нужно греть воду для хозяйственных нужд, а на запросы от системы отопления не будет реагировать. Контроль за температурой и давлением осуществляется по термоманометру расположенному на лицевой панели.

Особенности напольного газового котла MORA-TOP 50SA:

При первом пуске газового котла необходимо произвести розжиг запальной горелки, которая горит постоянно. Для включения котла нужно перевести тумблер в положение «включено» и задать необходимую температуру поворотом терморегулятора. Если подключен комнатный термостат, нужно выставить на нём температуру. При подключении комнатного термостата система работает полностью в автоматическом режиме, поддерживая заданную температуру в помещении в независимости от погоды на улице. Без подключения комнатного термостата нужно корректировать температуру поворотом терморегулятора в зависимости от уличной температуры.

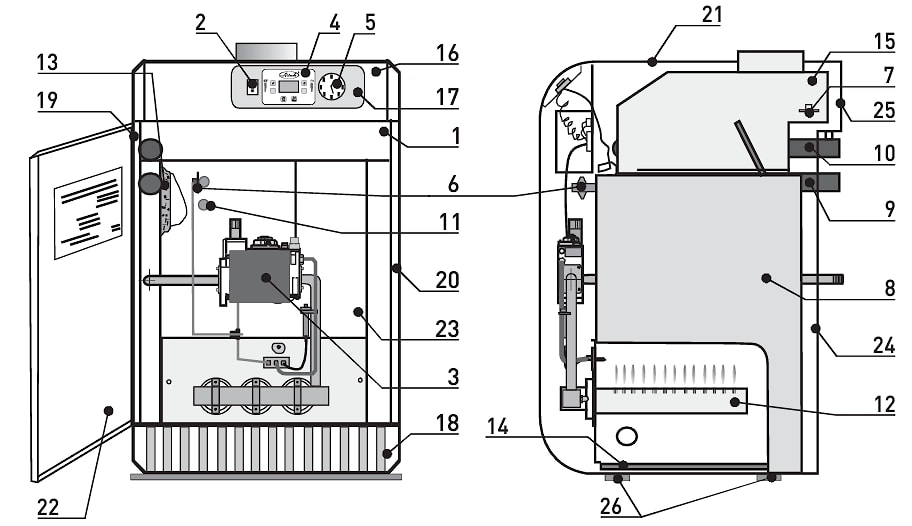

Конструкция напольного чугунного газового котла MORA-TOP 50SA:

1. Ящик электроустановки 2. Главный выключатель 3. Переключат. мощности 4. Термостат котла, Prodigy (E) 5. Соединен.термоманометр 6. Аварийн.термост.+ гильза 7. Термостат уходящих газов 8. Чугунный корпус 9. Напорная линия отопления	10. Обратная линия отопления 11. Обратный клапан 12. Горелки 13. Теплоизоляция 14. Чашка для конденсата 15. Прорыватель тяги 16. Пластмассовая панель 17. Щит пластмассовой панели 18. Нижняя пластмассовая доска	19. Боковина левая 20. Боковина правая 21. Верхняя крышка 22. Дверь 23. Кроющий щит 24. Задная крышка нижняя 25. Задная крышка верхняя 26. Подставки

Напольные газовые котлы MORA-TOP демонстрируют высокий уровень технико-экономических показателей, соответствующий современным стандартам. Благодаря прогрессивному решению достигаются низкие величины вредных выбросов в дымовых газах, тем самым значительно защищают окружающую среду. Во всех модификациях используется автоматический газовый клапан, гарантирующий надежную, безопасную и экономичную работу при минимальном обслуживании. В котлах также используются элементы управления и регулирования ведущих европейских производителей, а также чугунные корпуса, которые мы поставляем в количестве 3-7 секции. Все стационарные котлы MORA-TOP имеют сертификат 1299.

Скачать паспорт напольного газового котла MORA-TOP 50SA
