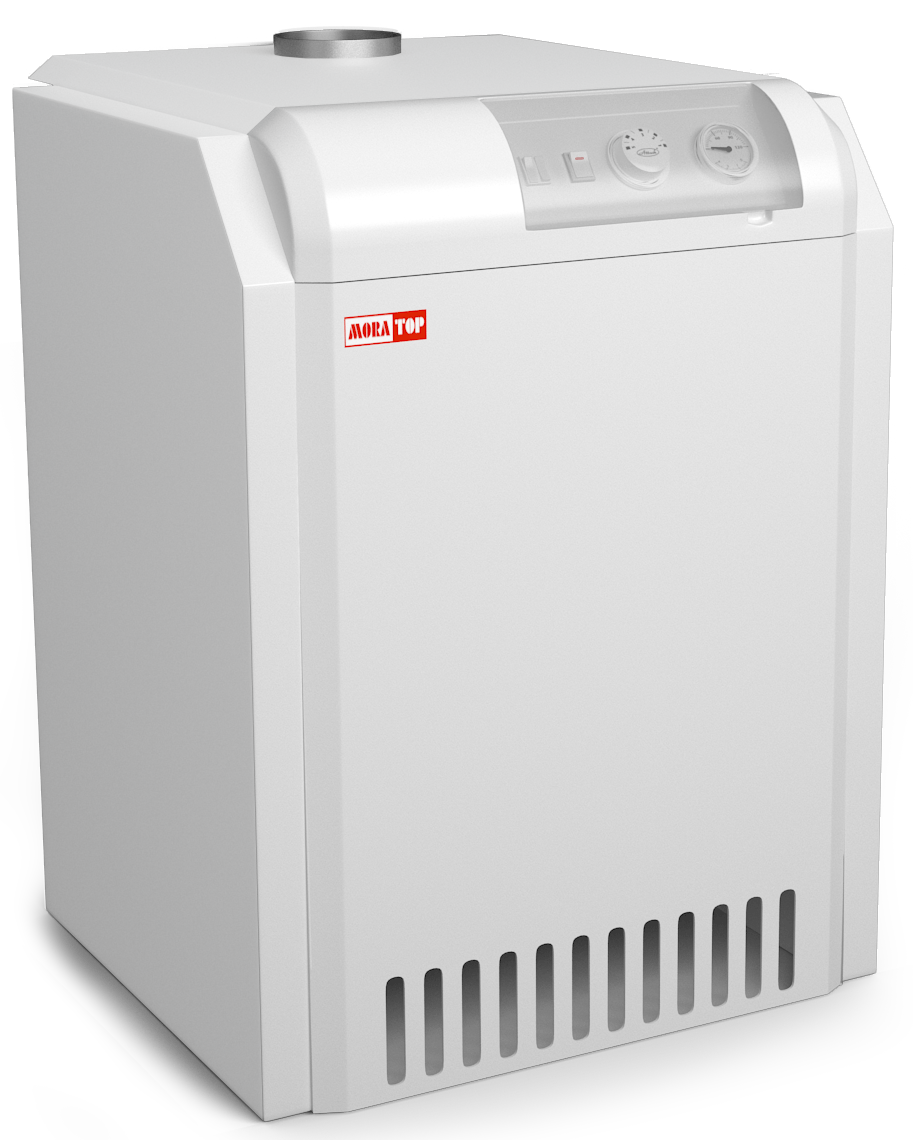

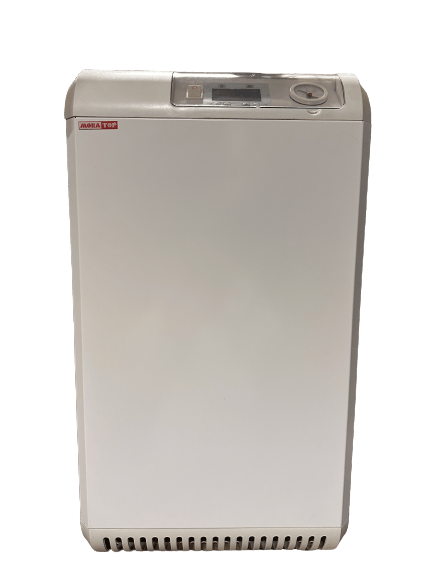

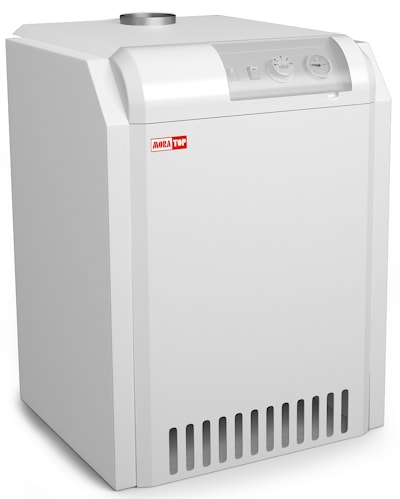

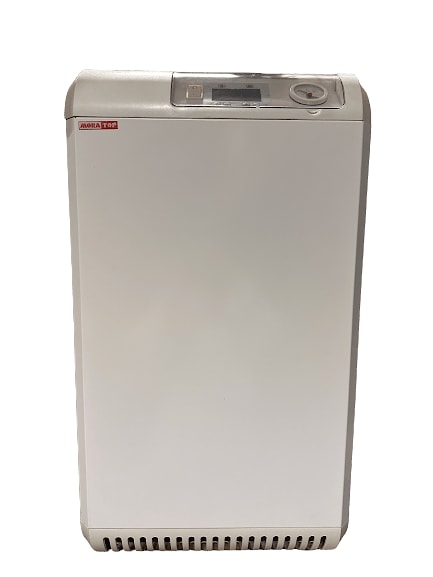

Чугунный газовый котел MORA-TOP SA 20E с электророзжигом
Газовый котел MORA-TOP SA 20 E мощностью 15 кВт с чугунным теплообменником, электронным зажиганием, переменной мощностью (65-100%).
Напольные газовые котлы с чугунным теплообменником MORA-TOP адаптированы для давления газа 130-200 мм. водяного столба, обладают высоким КПД боле 92 %, который обеспечивается высокоэффективной горелкой компании Polidoro и итальянским чугунным теплообменником производства Viadrus.
Автоматика и газовые клапаны изготовлены известной компанией Honeywell и гарантируют надёжную и безопасную эксплуатацию.
Напольный чугунный газовый котел Мора Топ мощностью 15 кВт предназначен для систем отопления, в которых предусмотрена установка циркуляционного насоса. Для работы котла требуется подключение к электросети. Важно при подключении соблюдать полярность при подключении, то есть котёл фазозависимый.
В котле установлена клеммная колодка, к которой можно подключать, при необходимости, насос, комнатный регулятор или GSM терморегулятор, бойлер косвенного нагрева для обеспечения горячего водоснабжения.
Принцип работы напольного газового котла MORA-TOP SA 20E:
Котлы SA c литерой Е имеют электророзжиг запальной горелки, поэтому при включении тумблера на лицевой панели розжиг запальной горелки произойдёт автоматически, и после обнаружения на ней пламени блок розжига откроет подачу газа на основную горелку. На котле предусмотрена двухступенчатая модуляция мощности. Это означает что при приближении фактической температуры к заданной котёл перейдёт сначала на пониженную мощность, а затем при необходимости отключится. Это позволяет с одной стороны быстро прогреть до нужной температуры систему отопления, с другой стороны немного сэкономить газ и продлить срок эксплуатации оборудования.
Если к котлу подключен комнатный термостат, система работает полностью в автоматическом режиме, поддерживая заданную температуру в помещении в независимости от погоды на улице. Без подключения комнатного термостата, нужно корректировать температуру поворотом ручки терморегулятора на котле в зависимости от уличной температуры.
Технические характеристики напольного газового котла MORA-TOP SA 20E:
Мощность (кВт) | 10-15 |
КПД (%) | 91 |
Количество секций (шт.) | 3 |
Вид топлива | Природный газ (G20) |
Расход топлива (м3/час) | 1,26-1,6 |
Номинальное напряжение (В)/частота (Гц) | 230/50 |
Тип камеры сгорания | Открытая |
Отвод продуктов сгорания | Дымоход |
Диапазон температуры ОВ (С) | 35-85 |
Наличие контура ГВС | нет |
Диаметр дымохода (мм) | 110 |
Габаритные размеры: (ШхВхГ, мм) | 365 х 845 х 525 |
Вес (кг) | 99 |
Описание конструкции чугунного газового котла MORA-TOP SA 20E:

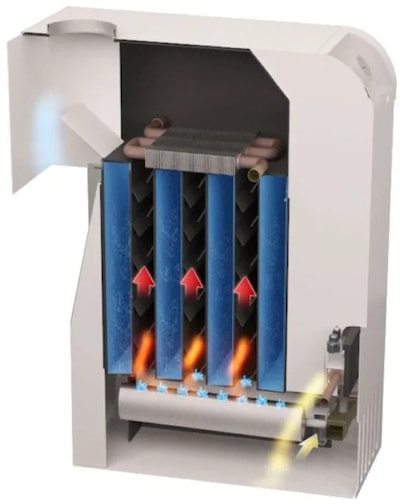

Корпус газового котла состоит из чугунных элементов, в которых имеется система взаимно перекрывающихся теплообменных ребер, по которым дымовые газы проходят в коллектор, а через прерыватель тяги в дымовую трубу.

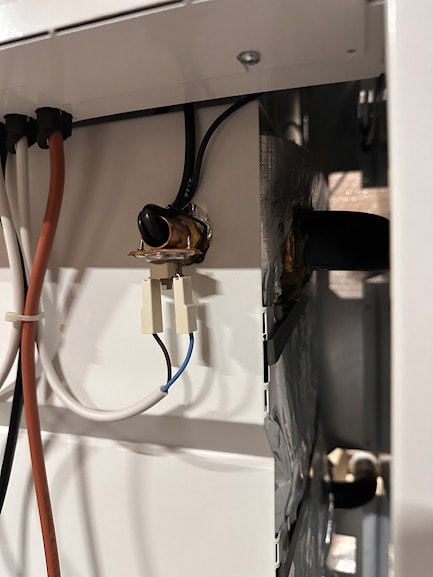

В верхней передней части в медной гильзе размещены аварийный термостат и датчики термостата котла и термоманометр. В задней нижней части расположен клапан наполнения и слива, в передней верхней части размещен обратный клапан с датчиком манометра.
Сам корпус котла изолирован по периметру изоляционным материалом, эффективно предотвращающим нежелательную передачу тепла в окружающую среду. Кроме того, передняя стенка покрыта защитным листом, что также улучшает эстетический пространстве под теплообменником расположена камера сгорания с трубчатыми горелками.

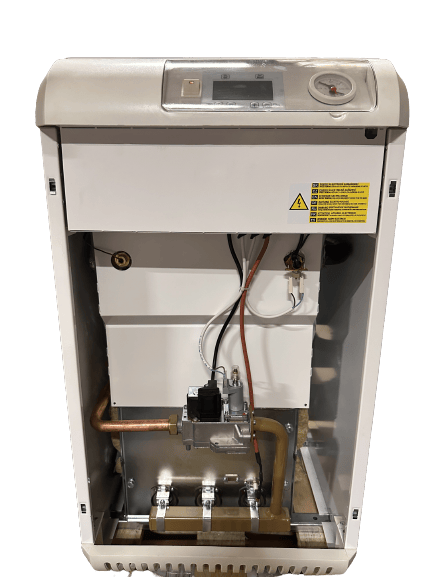

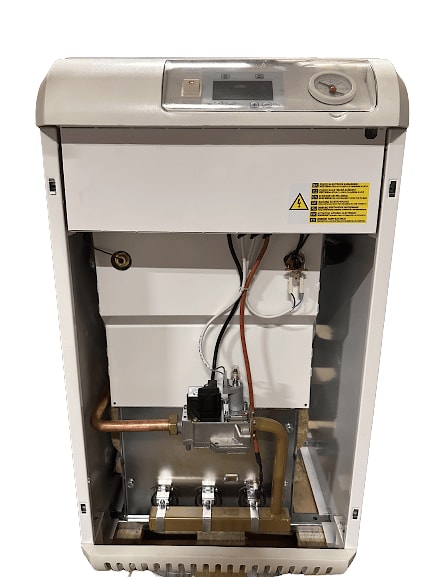

Дно камеры снабжено чашей для сбора конденсата. Чаша устанавливается на подставках и крепится к корпусу котла. Узел горелки, состоящий из держателя трубы горелки с принадлежностями и системы розжига, крепится к камере сгорания в двух местах.

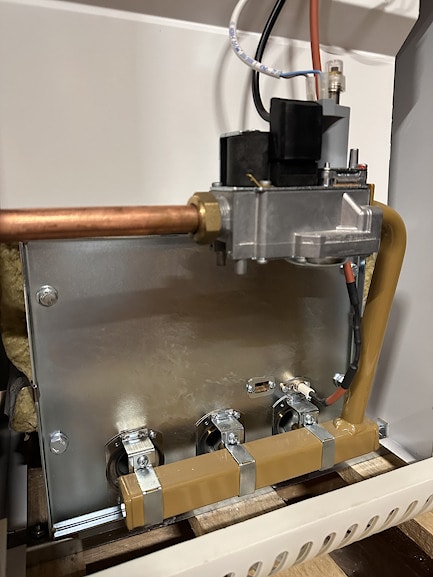

Газораспределитель представляет собой закрытый стальной профиль. Трубки горелок крепятся к пластине горелки. Над горелочными трубками закреплена запальная горелка вместе с термопарой (ионизационным электродом) и запальным электродом в отдельном держателе.

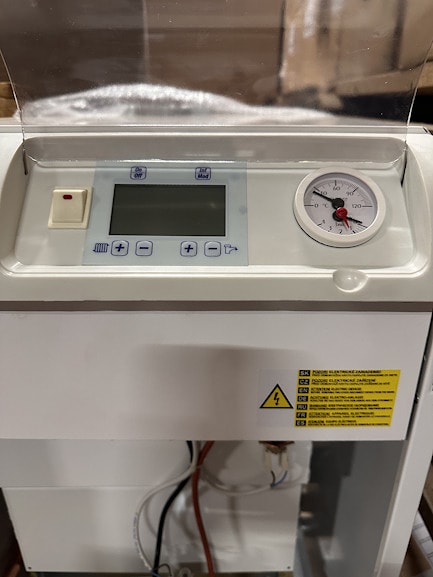

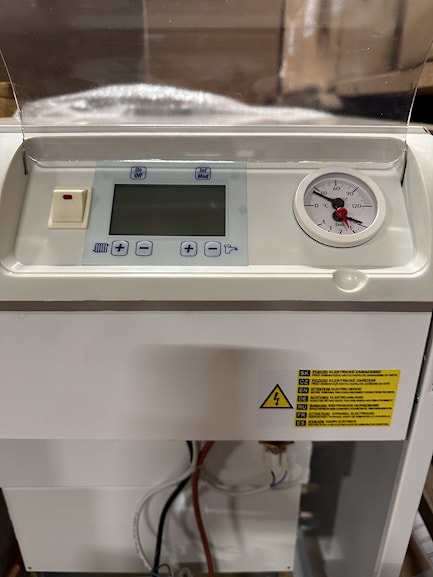

На лицевой панели есть переключатель режимов «зима» «лето». Он нужен, когда к котлу подключен бойлер косвенного нагрева. При переключении его в режим «лето» котёл будет включаться только если нужно греть воду для хозяйственных нужд, а на запросы от системы отопления не будет реагировать. Контроль за температурой и давлением осуществляется по термоманометру расположенному на лицевой панели.

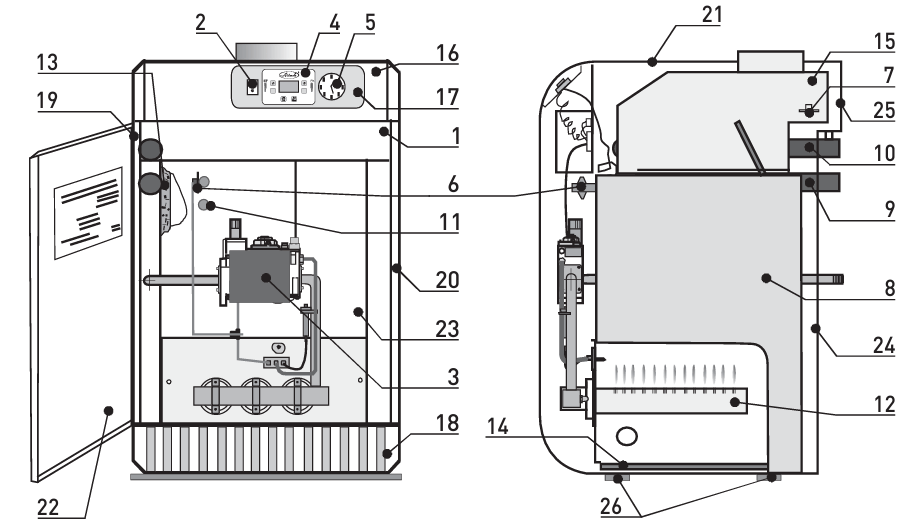

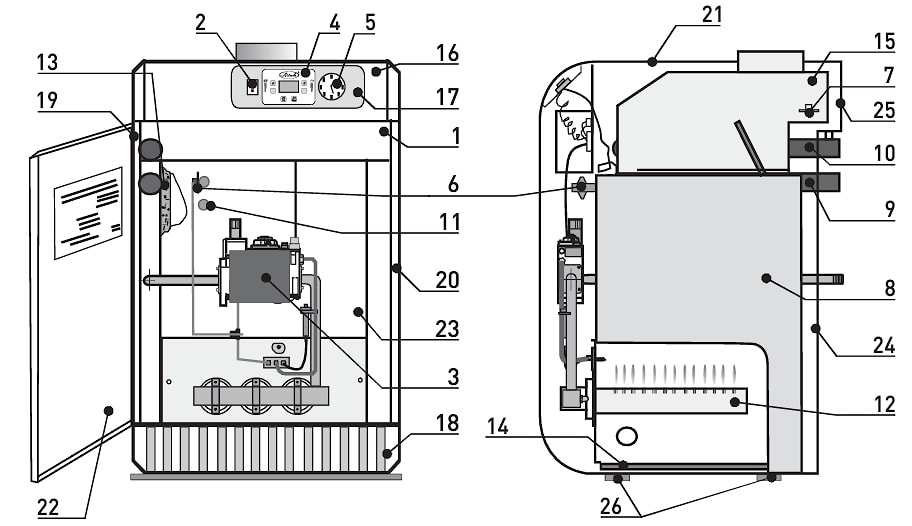

Конструкция напольного чугунного газового котла MORA-TOP SA 20E:
1. Ящик электроустановки 2. Главный выключатель 3. Переключат. мощности 4. Термостат котла, Prodigy (E) 5. Соединен.термоманометр 6. Аварийн.термост.+ гильза 7. Термостат уходящих газов 8. Чугунный корпус 9. Напорная линия отопления | 10. Обратная линия отопления 11. Обратный клапан 12. Горелки 13. Теплоизоляция 14. Чашка для конденсата 15. Прорыватель тяги 16. Пластмассовая панель 17. Щит пластмассовой панели 18. Нижняя пластмассовая доска | 19. Боковина левая 20. Боковина правая 21. Верхняя крышка 22. Дверь 23. Кроющий щит 24. Задная крышка нижняя 25. Задная крышка верхняя 26. Подставки |
Напольные газовые котлы MORA-TOP демонстрируют высокий уровень технико-экономических показателей, соответствующий современным стандартам. Благодаря прогрессивному решению достигаются низкие величины вредных выбросов в дымовых газах, тем самым значительно защищают окружающую среду. Во всех модификациях используется автоматический газовый клапан, гарантирующий надежную, безопасную и экономичную работу при минимальном обслуживании. В котлах также используются элементы управления и регулирования ведущих европейских производителей, а также чугунные корпуса, которые мы поставляем в количестве 3-7 секции. Все стационарные котлы MORA-TOP имеют сертификат 1299.
производитель
MORA - TOP
Применение
для отопления
Тип установки
напольный
Мощность
10 - 15 кВт
Топливо
Газ
Отапливаемая площадь
до 150 м²
