Комбинированный котел ATMOS DC25SP для древесины и пеллет

Производитель:



Мощность 25кВт. Отапливаемая площадь до 250м2. Вид топлива – древесина, пеллеты, газ, топливное масло. КПД 93%.

Комбинированные котлы ATMOS серии DC__SP – надежные и безопасные котлы для комфортного и экономичного отопления частных домов или административных зданий.


Твердотопливный газогенераторный котел ATMOS DC25SP – универсальный котел для древесины и пеллет. При необходимости в котел можно установить горелку для топливных масел или газовую горелку. Поэтому комбинированный котел ATMOS DC25SP назывется многотопливным. Причем, на любом виде топлива КПД котла не менее 90%.

Основное отличие газогенераторного комбинированного котла ATMOS DC25SP от конкурентов – автоматическое включение горелки после догорания твердого топлива. Котел может работать полностью в автоматическом режиме и управлять системой отопления без дополнительного контроля.

Котел отопления ATMOS DC25SP – это собственная запатентованная разработка завода-производителя. Для изготовления котлов используются качественные европейские материалы и комплектующие. Теплообменник производится из специальной котловой легированной стали толщиной 6мм. Конструкция теплообменника проходит испытание давлением 10бар. Поэтому котлы ATMOS являются самыми надежными и безопасными.

Преимущества комбинированных котлв «ATMOS»
  • комбинация отдельных видов топлива – автоматическое чередование топлива без дополнительных изменений на котле – древесина + пеллеты, древесина + природный газ, древесина + топливное масло (DCxxSP(X)(L));
  • котлы ATMOS серии DC--SP оснащены функцией автоматического запуска горелки после догорания твердого топлива;
  • высокий КПД при использовании отдельного топлива – практически такой же, как у специальных котлов для легких топливных масел, природного газа или пеллет (около 92,3 % при номинальной мощности);
  • более дешевое решение – расходы на приобретение и монтаж котлов на разных видах топлива, установку двух дымоходов, монтаж и обслуживание значительно выше. Стоимость котла DC25SP незначительно выше, но в монтаже и эксплуатации экономически более выгоден;
  • для установки комбинированного котла ATMOS DC25SP требуется меньше пространства в топочной, чем для установки нескольких котлов;
  • газогенераторный котел ATMOS DC25SP экономичнее относительно котлов прямого горения на 30-40%. Больше экономии твердого топлива достигается за счет установки котла с аккумулирующей емкостью.
  • для решения вопроса приготовления горячей воды к котлам можно подключить бойлер косвенного нагрева или комбинированный. В зависимости от объема бойлера время нагрева воды от 10С0 до 60С0 составляет 20-40 минут.
  • экологическая эксплуатация – котлы данной серии, согласно CSN EN 303-5, относятся к 5-му классу. Дым практически не выден из дымовой трубы.

КОНСТРУКЦИЯ КОТЛА§

Котел состоит из трех установленных друг над другом камер. Верхние две камеры – конструкция классического газогенераторного котла для древесины. Нижняя камера предназначена для установки горелки – пеллетной, газовой или для топливных масел. Температура горения пеллет, газа и топливных масел различна, поэтому для оптимального сжигания топлива и защиты котла от прогорания нижняя камера выложена специальной армированной керамикой. Камеры изолированы друг от друга водяной рубашкой, поэтому они не оказывают значительного влияния друг на друга и при отоплении различными видами топлива котел достигает высокого КПД. Для универсальных комбинированных котлов ATMOS DC25SP достаточно установки одного дымохода.

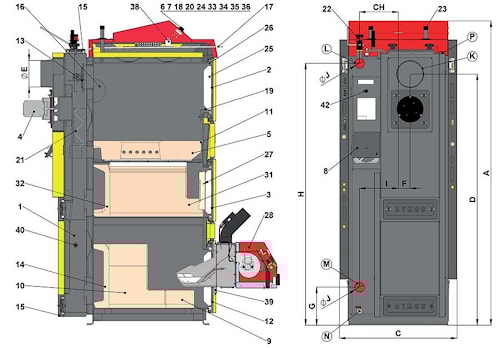

Условные обозначения чертежа котла

1Корпус котла23Охлаждающий контур
2Дверцы верхней загрузочной камеры24Регулирующий термостат
3Дверцы камеры зольника25Теплоизоляция дверцы – Sibral
4Вытяжной вентилятор26Уплотнительный шнур дверцы
5Керамическая форсунка27Керамика дверцы
6Панель управления28Горелка для пеллет
7Предохранительный термостат31Армированная керамика зольника
8Регулирующая заслонка32Армированная керамика зольника
9Армированная керамика нижней камеры33Предохранитель
10Армированная керамика нижней камеры34Термостат топочных газов
11Уплотнительный шнур керамической форсунки35Выключатель переключающий
12Дверца с сибралом в нижней камере36Термостат для насоса
13Растопочный клапан38Конденсатор для вытяжного вентилятора
14Армированная керамика нижней камеры39Сибраловое уплотнение для горелки
15Лючок для очистки котла40Измерение для анализатора продуктов сгорания
16ЗаслонкаАВысота котла 1665мм
17Тяга растопочного клапанаВГлубина котла 757мм
18ТермометрСШирина котла 643мм
19Заслонка топкиDРасстояние до середины дымохода 1375мм
20Выключатель котлаЕДиаметр дымохода 150/152мм
22Регулятор мощности – Honeywell FR 124JДиаметр трубы подающей линии 6/4

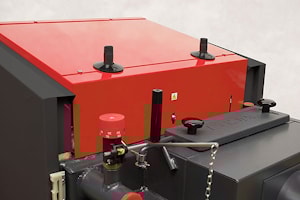

Встроенный охлаждающий контур

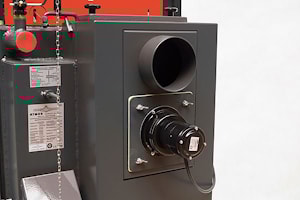

Вытяжной вентилятор

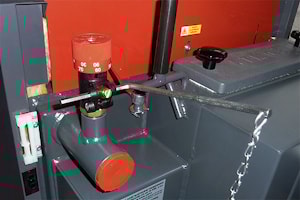

Регулятор тяги


РЕГУЛИРОВАНИЕ И УПРАВЛЕНИЕ§

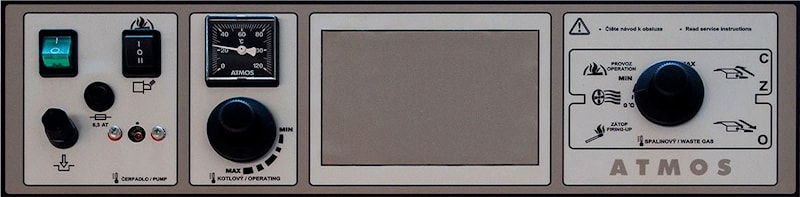

Стандартная панель управления с электромеханической регулировкой.
  • Главный выключатель - выключает котел в случае необходимости
  • Переключающий выключатель при использовании горелки
  • Предохранительный термостат - защитный термостат от перегрева котла
  • Термометр - указывает температуру воды на выходе из котла
  • Регулировочный термостат (котловой) - управляет работой вытяжного вентилятора по температуре воды на выходе из котла
  • Термостат топочных газов - отключает вентилятор котла после догорания топлива
  • Термостат включения насоса - включает котловой насос на заданную температуру.


Электромеханическая регулировка - грамотное решение для управления работой котла (вентилятора) простым и надежным способом.


Каждый котел ATMOS можно оснастить электронной погодозависимой автоматикой управления ATMOS ACD 01, которая поддерживает заданную температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры, и времени суток. Управляет котлом через интернет или мобильную связь.

ПЕЛЛЕТНАЯ ГОРЕЛКА§§

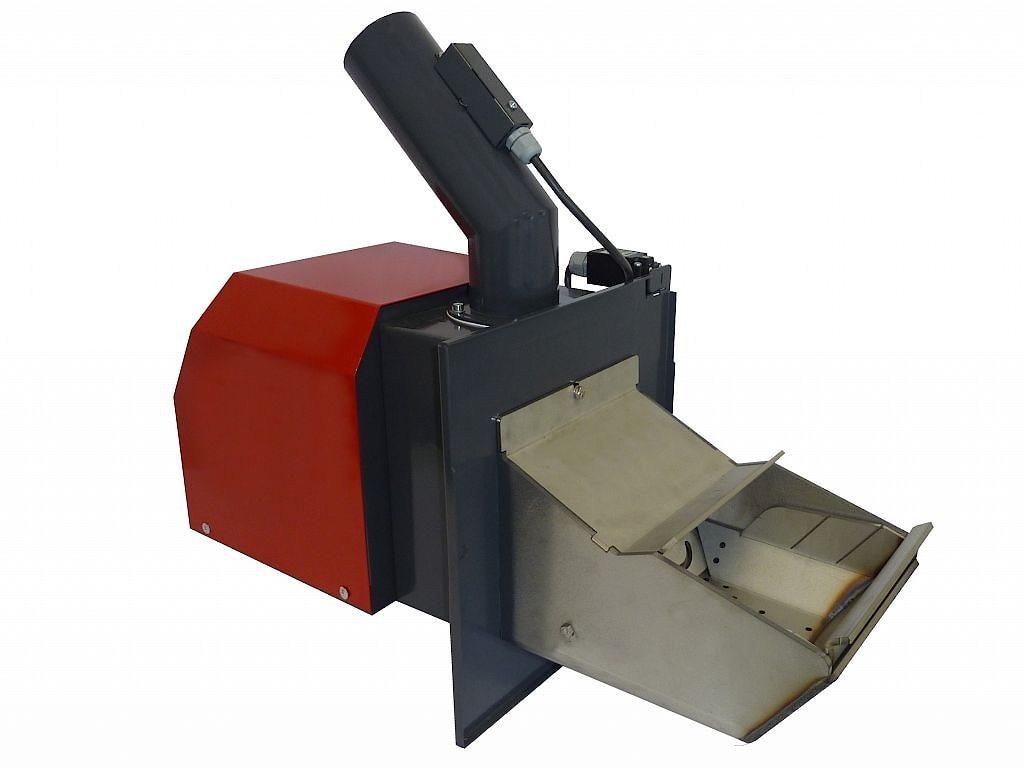

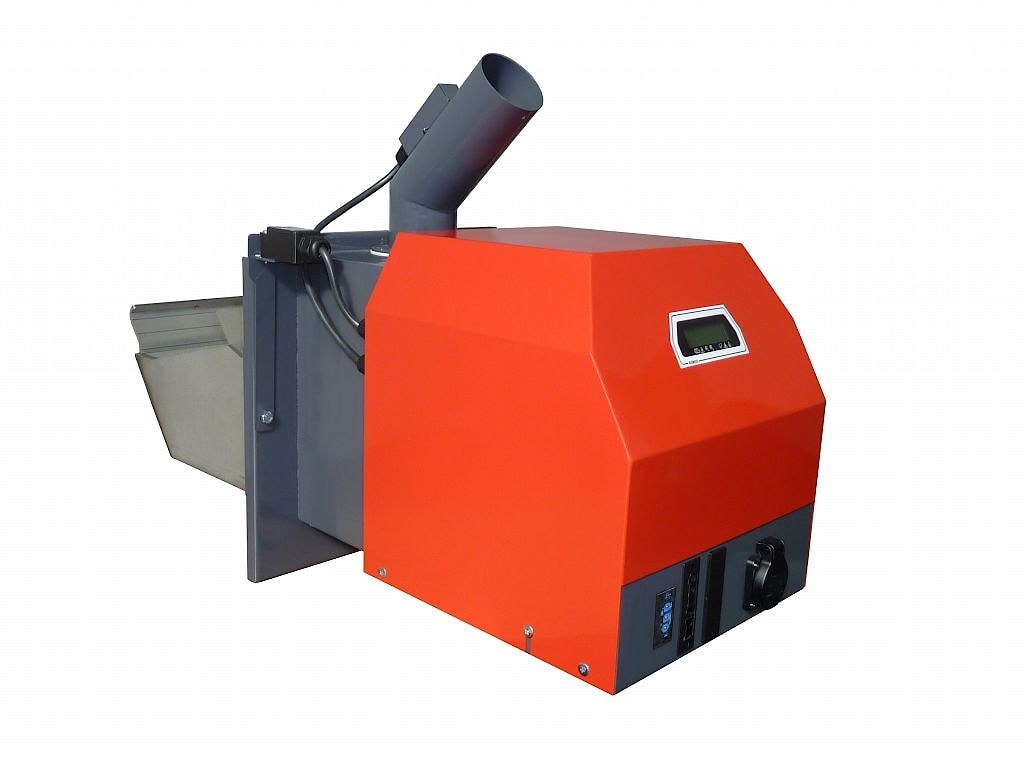

Для комбинированного газогенераторного котла ATMOS DC25SP рекомендуется подключать пеллетную горелку ATMOS A25 - это запатентованная автоматическая пеллетная горелка нового поколения с модуляцией мощности.

Пеллетные горелки ATMOS А25 – это автоматические горелки из нержавеющей стали 6мм.
Преимуществом данных горелок является автоматический розжиг топлива при помощи двух спиралей накаливания, которые разжигают пеллеты в любой момент, когда этого требуется. Пеллетные горелки ATMOS A25 работают с максимальным КПД до 95% и минимальным потреблением пеллет, в отличие от целого ряда конкурентных продуктов.
Еще одна особенность пеллетных горелок ATMOS А25 – функция самоочистки посредством выдувания пепла встроенным в горелку вентилятором. Такой способ очистки пеллетной горелки наиболее эффективен, надежен и безопасен. Чаша горелки очищается полностью в отличие от горелок с выдвигающимися решетками или ножами для удаления золы. Срок службы вследствие этого намного дольше.
На дисплее горелки отображается текущее состояние и корректируются ее функции. Комплект, в состав которого входят горелка, транспортер подачи пеллет и бункер для топлива, работает полностью автоматически и управляется посредством электронного регулирования при помощи датчика пламени (фотокамеры). Период автономной работы котла зависит от объема бункера для пеллет. На выбор предлагается бункер на 220л, 500л и 1000л.

Пеллетная горелка ATMOS выполняет порядка 65 функций:
  • самодиагностика с уведомлением об ошибках на дисплее горелке;
  • автоматический розжиг;
  • дозирование топлива;
  • функцию автоматической чистки чаши горелки;
  • функцию автоматического тестирования вентилятора горелки, транспортера, спиралей розжига, фотокамеры;
  • функцию автоматического гашения пламени;
  • функцию полного контроля за системой отопления и многое другое.


Управление горелкой
Модуль электронного регулирования управляет работой шнекового транспортера, двумя спиралями розжига и вентилятором горелки. Две спирали предусмотрены для переменного розжига. Это значительно увеличивает срок службы горелки. Защита электронного модуля горелки обеспечена предохранительным термостатом котла, датчиком оборотов вентилятора и фотокамерой для отслеживания пламени.

Питание горелки

230В (V)/50Гц (HZ)
  • Максимальная потребляемая мощность при включении одной спирали – 522Вт.
  • Средняя потребляемая мощность при эксплуатации в номинальном потреблении тепловой мощности – 42Вт.
  • Средняя потребляемая мощность при эксплуатации в минимальном потреблении тепловой мощности – 22Вт.
  • Предусмотрена электрозащита горелки с котлом 6,3 А
  • Уровень акустического давления (шум) 54дБ
  • Минимальное пониженное давление в камере сгорания котла 2Па
  • Защита от случайного открытия камеры сгорания котла (дверец)

УСТАНОВКА И ПОДКЛЮЧЕНИЕ§§

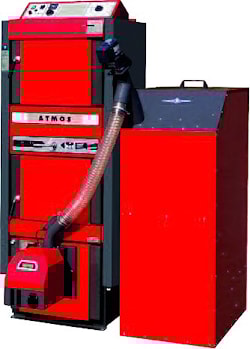

Котел DC25SP с бункером для пеллет на 500л

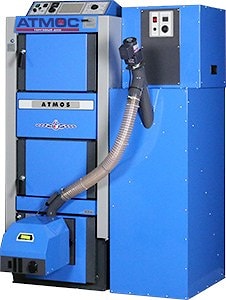

Котел DC25P с компактным бункером и пневмоподачей


Благодаря гибкому соединению пеллетной горекли и шнекового транспортера, бункер для пеллет может быть расположен слева или справа от котла. Если размеры топочной не позволяют установить бункер необходимого объема, можно установить небольшой бункер с пневмоподачей. Вакуумная подача пеллет (пневмоподача) является дополнительной опцией пеллетных котлов ATMOS. При помощи пневмоподачи пеллеты можно подавать из хранилища или сезонного склада на расстоянии 15-20 метров от топочной.

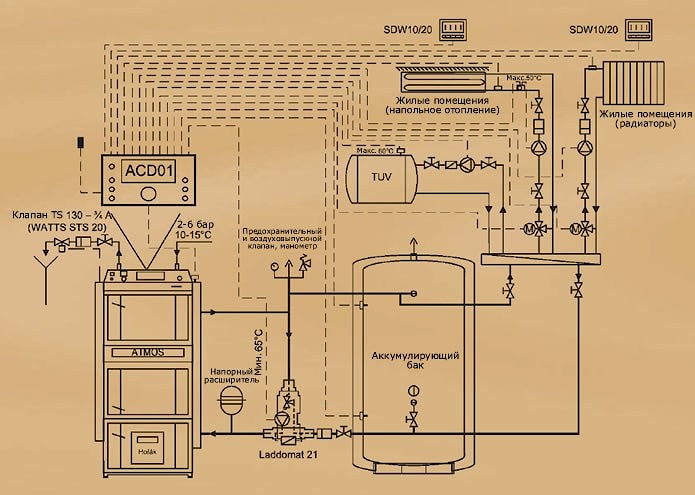

РЕКОМЕНДОВАННАЯ СХЕМА ПОДКЛЮЧЕНИЯ С ЛАДДОМАТОМ И АККУМУЛИРУЮЩИМ БАКОМ.



Данная схема является примером грамотного монтажа для эффективного и экономичного отопления. Производителем разработано больше схем монтажа газогенераторных котлов с применением различного оборудования для комфорта и энергоэффективности. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналлог Ладдомата насосный узел THERMOMAT. В случае необходимости возможен монтаж котла без аккумулирующих баков.

Полезная информация

Паспорт пеллетной горелки ATMOS A25

Каталог комбинированных котлов ATMOS
