Внутренний гидравлический блок для теплового насоса RegulusBOX

для тепловых насосов

Внутренний гидравлический блок для теплового насоса RegulusBOX предназначен для подключения с однофазными тепловыми насосами серии RTC непосредственно к системе отопления. С инверторными тепловыми насосами он может быть подключен непосредственно к системе отопления, с моделями тепловых насосов ON/ OFF или для нескольких контуров отопления он устанавливается с накопительным или комбинированным баком и насосной группой для каждого контура системы отопления.

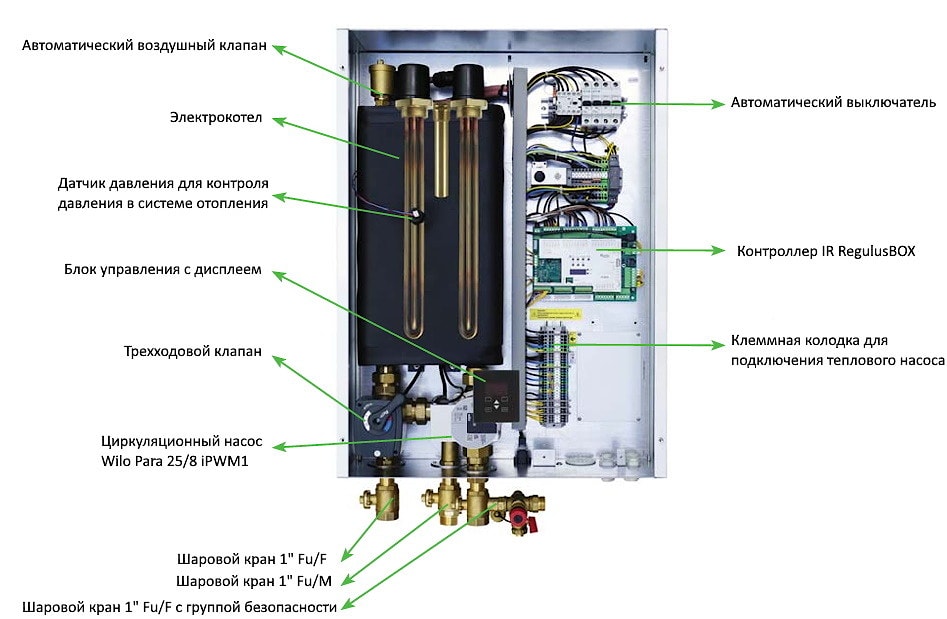

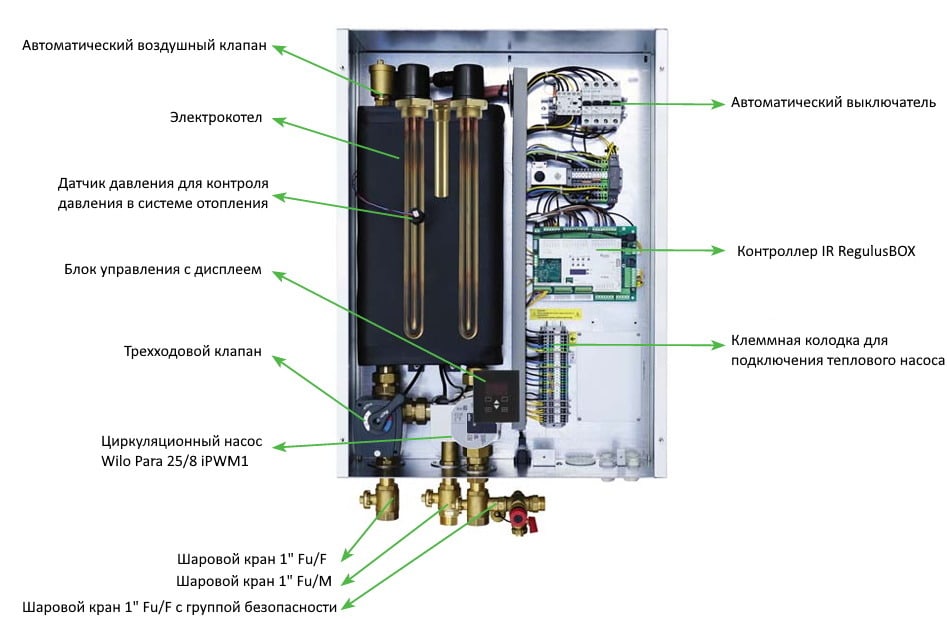

Компоненты RegulusBOX RTC:

• электрический котел мощностью 12 кВт, шаг включения 2 кВт;
• датчик давления;
• автоматический воздушный клапан;
• циркуляционный насос Wilo Para 25/8 iPWM1;
• клеммная колодка для подключения теплового насоса и других аксессуаров;
• автоматический выключатель для теплового насоса;
• автоматический выключатель для контроллера;
• интеллектуальный контроллер IR RegulusBOX с возможностью подключения к сети Интернет;
• дисплей управления (оснащен датчиком температуры и влажности), который можно перенести в жилую часть дома, где он также может служить в качестве датчика комнатной температуры и влажности;
• 3-ходовой клапан для подключения водонагревателя косвенного нагрева.

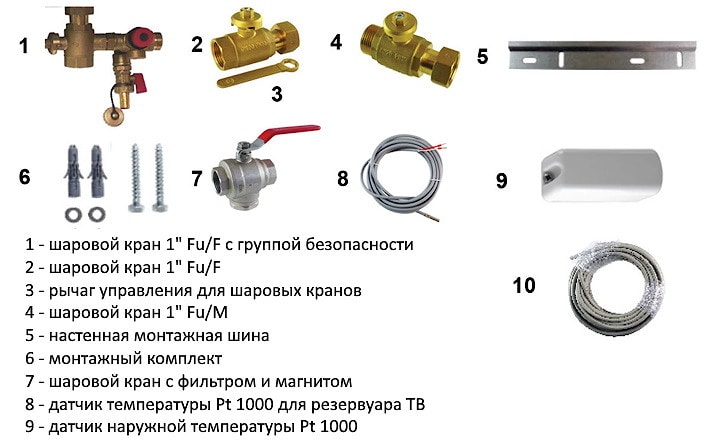

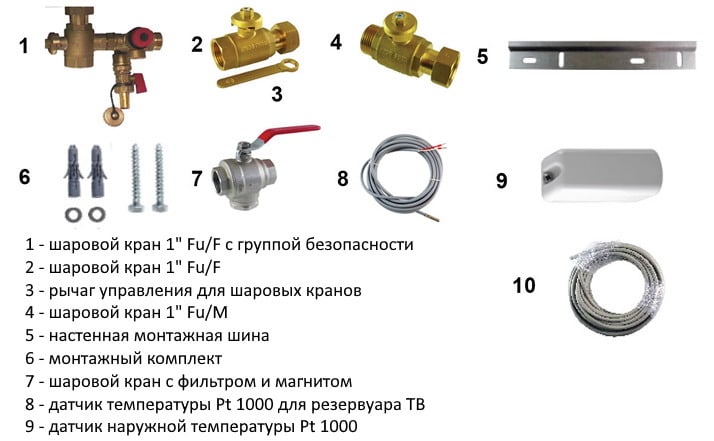

В комплект поставки RegulusBOX RTC входит:

• монтажный комплект для легкой установки на настенную рейку;
• шаровой кран 1" Fu/F с группой безопасности для подключения расширительного бака - предохранительный и сливной клапан;
• шаровой кран 1" Fu/F для выхода в систему отопления;
• шаровой кран 1" Fu/M для выхода в накопительный бак;
• шаровой кран с фильтром и магнитом для установки на обратном трубопроводе теплового насоса;
• датчик наружной температуры;
• датчик температуры для бака горячей воды;
• монтажный шаблон;
• кабель связи теплового насоса 15 м.

Интерфейс RegulusBOX RTC:

• Встроенный веб-сервер для удаленного управления, доступ через локальную сеть или удаленно из интернета через Regulusroute;
• веб-сайт оптимизирован для мобильных устройств;
• встроенный блок управления с OLED-дисплеем и 6 емкостными кнопками, с датчиком температуры и влажности; блок может быть перемещен в помещение и использоваться как блок управления помещением.

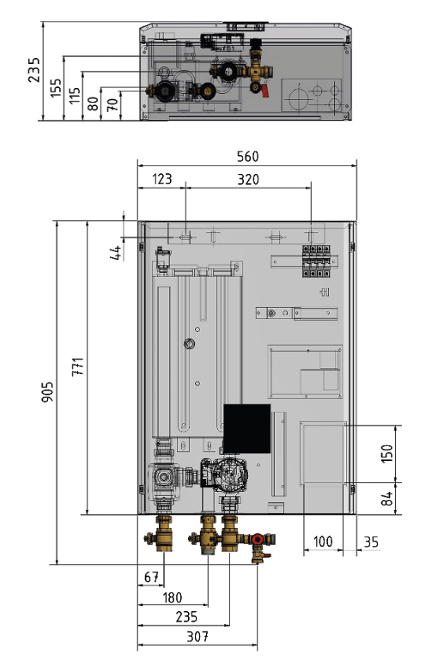

Технические характеристики и размеры RegulusBOX RTC:

Рабочая температура жидкости	5-90 °C
Макс. рабочее давление	3 бар
Мин. рабочее давление	0,5 бар
Температура окружающей среды	5-40 °C
Макс. относительная влажность	80 % без конденсации влаги
Давление открытия предохранительного клапана	3 бар
Коэффициент разгрузки предохранительного клапана	0,3
Время переключения привода трехходового клапана	15 с
Объем жидкости	10 л
Общий вес без воды	34 кг
Общий вес с водой	44 кг
Габаритные размеры (Ш x В x Г)	560 x 905 x 235 мм

Примеры подключения RegulusBOX RTC:

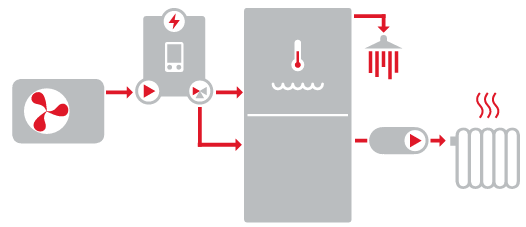

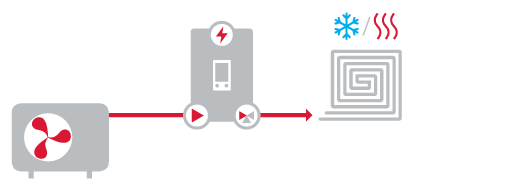

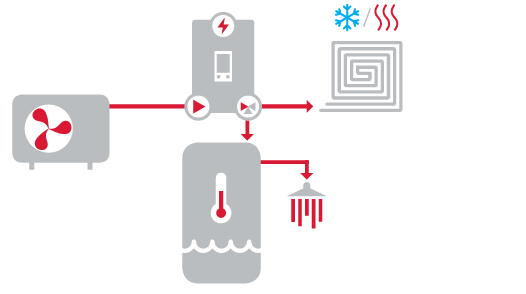

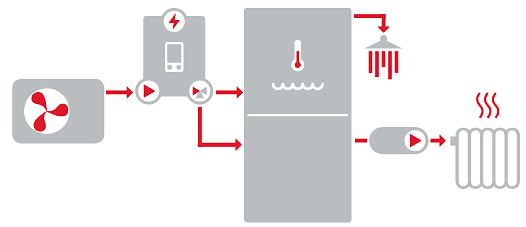

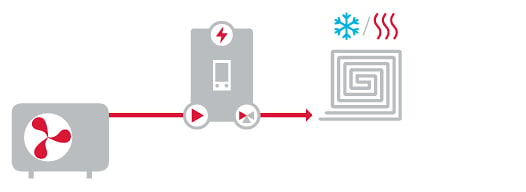

RegulusBOX в сочетании с тепловым насосом в системах отопления.	RegulusBOX в сочетании с тепловым насосом и накопительным баком в системах отопления и горячего водоснабжения.	RegulusBOX в сочетании с тепловым насосом и комбинированным накопительным баком в системах отопления и горячего водоснабжения

Каталог RegulusBOX RTC
