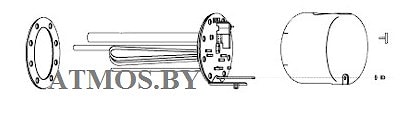

Электрические нагревательные элементы серии R с фланцевым подсоединением

Нагревательные элементы для дополнительного электрического нагрева (тэн) ГТВ, монтируемые на фланцевом отверстии водонагревателей DRAZICE типа OKC_ NTR(R)/BP. Нагревательные элементы оборудованы термоэлементами, рабочим и предохранительным термостатами, с возможностью регулирования температуры ГТВ в диапазоне от 0 до 77 °C.

Типы нагревательного элемента REU, RDU, RDW и RSW с постоянной мощностью 2,5–15 kW предназначены для водонагревателей моделей OKC 300–500 NTR(NTRR)/BP и OKCE 400–500/BP . При использовании редукционного фланца 225/150 эти устройства можно применять и для моделей OKC 750–1000 NTR(NTRR)/BP и OKCE 750–1000/BP.

Тип SE 337 с переменной мощностью в диапазоне 8–11–16 kW и SE 338 с переменной мощностью в диапазоне 9,5–14–19 kW предназначен для обогревателей с объёмом 750 и 1000 литров.

Технические характеристики

Мощность [kW]	2,5	2,5	3	3,8	5	6
Подключение	1 PE-N AC 230 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz
Длина нагрев. элемента [мм]	450	450	450	450	450	450
Коэфф. электр. безопасности	IP 24	IP 24	IP 24	IP 24	IP 24	IP 24

Мощность [kW]	7,5	10	12	15	8,0/11/16	9,5/14/19
Подключение	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz
Длина нагрев. элемента [мм]	450	450	530	630	610	750
Коэфф. электр. безопасности	IP 24	IP 24	IP 24	IP 24	IP 20	IP 20

• Только для водонагревателей 750 л и 1 000 л.
