ТЭНы серии TJ с резьбовым соединением

Электрический нагревательный блок с резьбовым соединением (нагревательный блок) предназначен исключительно для нагрева воды. Он сконструирован в качестве дополнительного источника нагрева в водонагревателях, включенных в систему с солнечными коллекторами. Его можно использовать в качестве дополнительного источника нагрева в аккумулирующих резервуарах. При соблюдении условий установки его можно использовать также в качестве главного источника нагревания водонагревателя или для прочих потребностей. Нельзя применять в нержавеющих резервуарах.

Воду нагревает трубчатый нагревательный элемент. В гильзе размещены датчики защитного и рабочего термостата (оба прибора в одном блоке). Рабочий термостат управляет настроенной температурой воды. При его неисправности защитный термостат отключит подачу электрической энергии во всех полюсах в температурном диапазоне 0 - 90°C.

Мощность термоэлемента можно выбирать в диапазоне 2–9 kW. Внешняя панель управления термостата позволяет плавно регулировать температуру в диапазоне от 0 до 80 °C.

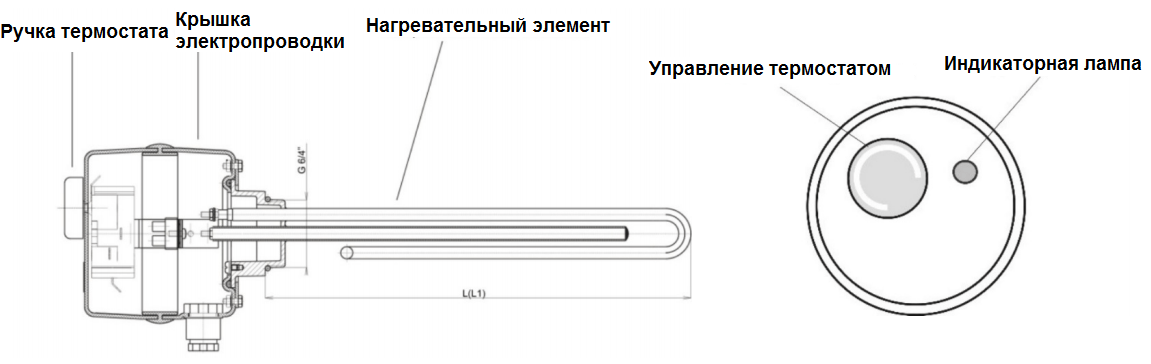

Нагревательный блок состоит из электрического нагревательного элемента с соединительной резьбой G 6/4" (Рисунок 2). Под кожухом электрооборудования размещен рабочий термостат, защитный термостат, индикатор работы водонагревателя и подключающая клеммная плата.
Для применения водонагревателей OKC … NTR, NTRR, OKCE … NTR, NTRR в гелиосистемах с дополнительным нагревом электрической энергии водонагреватели оснащены патрубком G 6/4" для установки вспомогательного электрического нагревательного блока. Нагревательный блок размещается над нижним теплообменником.

Технические данные

Мощность [kW]	2	2,5	3,3	3,75
Подключение	1 PE-N AC 230 V/50 Hz	1 PE-N AC 230 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz
Время нагрева с 10 °C до 60 °C (150 л) [часов]	4,5	4	2,7	2,3
Время нагрева с 35 °C до 60 °C (150 л) [часов]	2,2	2	1,5	1,2
Коэфф. электр. безопасности	IP 45	IP 45	IP 45	IP 45
Диапазон установки [°C]	0–75	0–75	0–75	0–75
Длина нагрев. элемента [мм] L	350	350	325	350
Длина нагрев. элемента [мм] L1	380	405	425	450

Мощность [kW]	4,5	6	7,5	9
Подключение	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz	3 PE-N AC 400 V/50 Hz
Время нагрева с 10 °C до 60 °C (150 л) [часов]	2	1,5	1,3	1
Время нагрева с 35 °C до 60 °C (150 л) [часов]	1	0,7	0,6	0,5
Коэфф. электр. безопасности	IP 45	IP 45	IP 45	IP 45
Диапазон установки [°C]	0–75	0–75	0–75	0–75
Длина нагрев. элемента [мм] L	400	520	575	605
Длина нагрев. элемента [мм] L1	500	520	685	720
