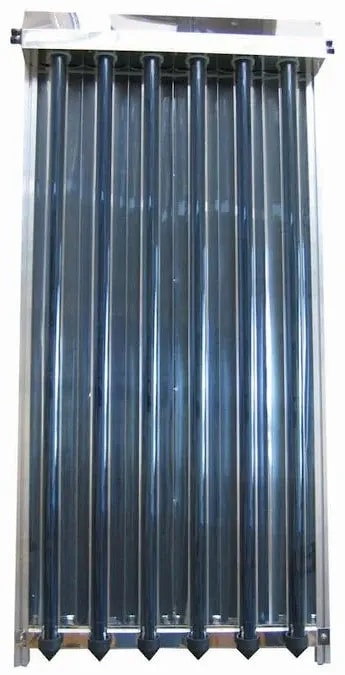

СОЛНЕЧНЫЙ КОЛЛЕКТОР KTU6R

Производитель:

Вакуумный солнечный коллектор KTU 6 R2. 6 U- образных трубок. Размер панели 1970 x 920 x 141 мм. Объём жидкости в коллекторе 0,92 л. Площадь коллектора 1,81 м2. Мощность 1033 W (при солнечной активности - 1000W/m2). Подключение - 4хCu22. Боросиликатное стекло.

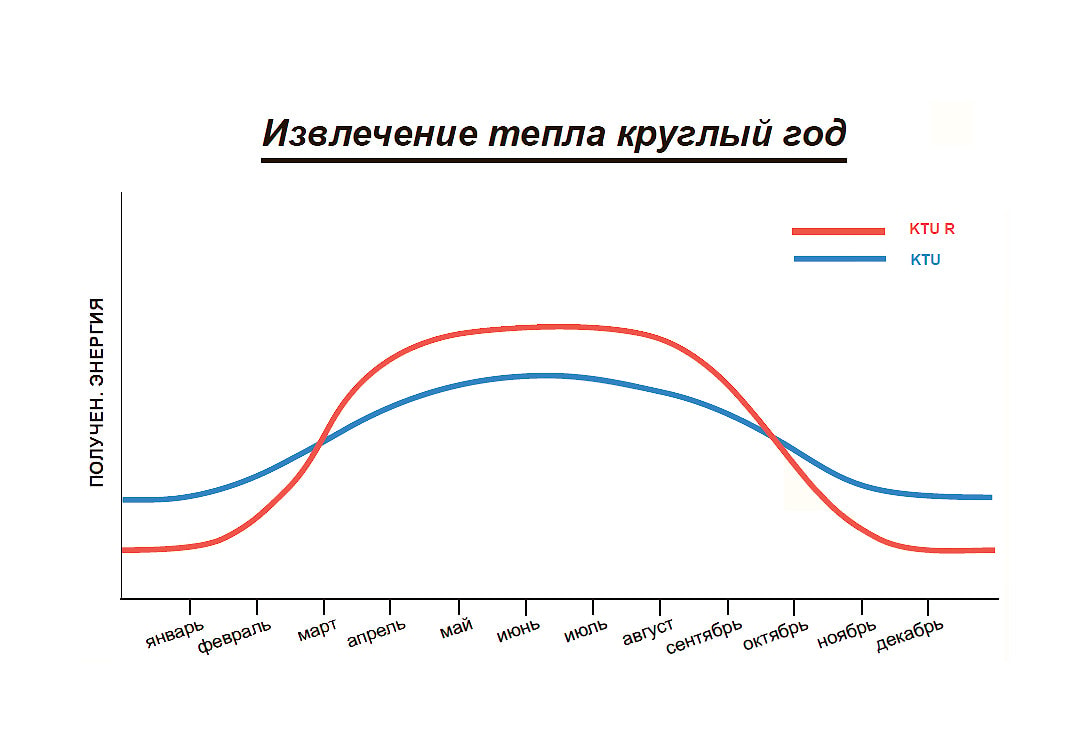

Солнечные коллекторы REGULUS KTU 6 R2 имеют большой фасонный рефлектор, концентрирующий солнечное излучение с большой поверхности на абсорбционную поверхность трубок. Гелиоколлекторы KTU 6 R2 отличаются высшей пиковой мощностью, небольшими размерами, высоко эффективны и энергоемкие. Гарантия составляет 7 лет. Срок окупаемости 3-5 лет. Вакуумный гелиоколлектор KTU 6 R2 снижает энергозатраты для ГВС в зимнее время и в межсезонье до 30%. В весенне-летний период на 100% покрывает расходы на приготовление ГВС.

КОНСТРУКЦИЯ КОЛЛЕКТОРА KTU 6 R2

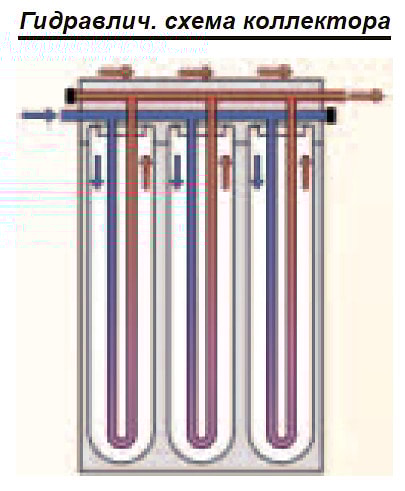

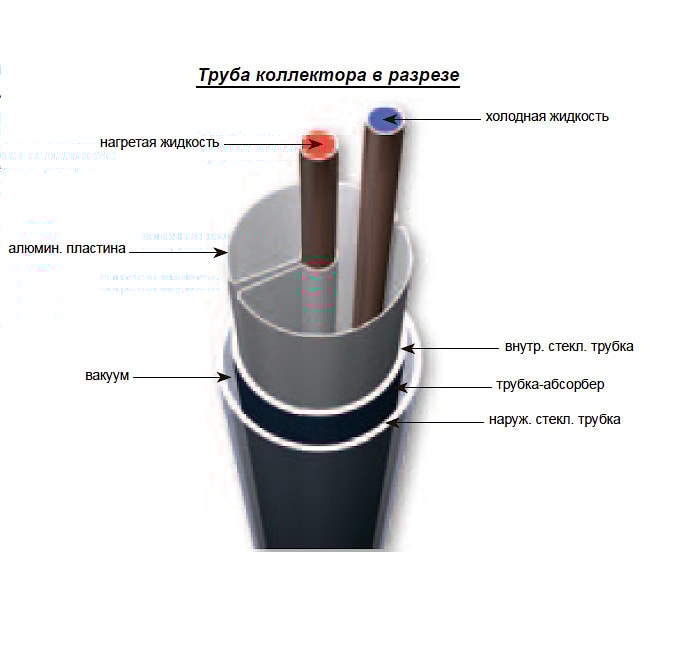

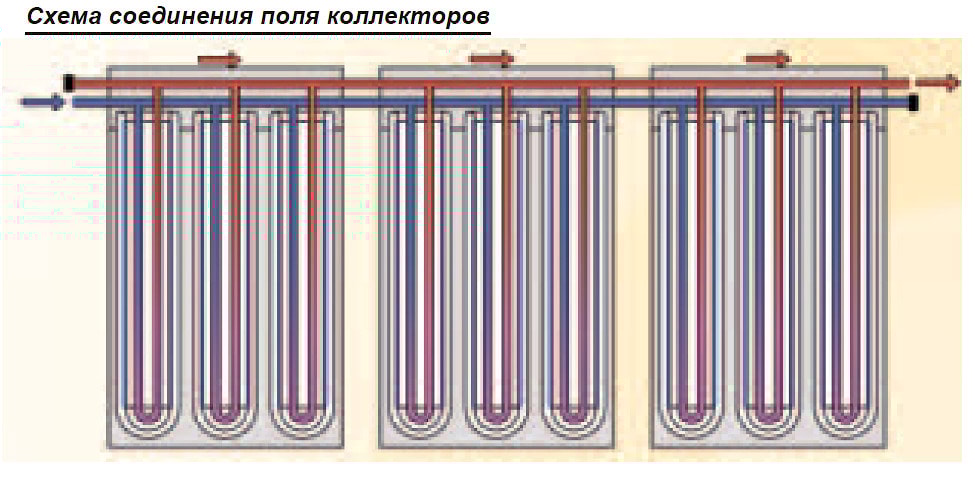

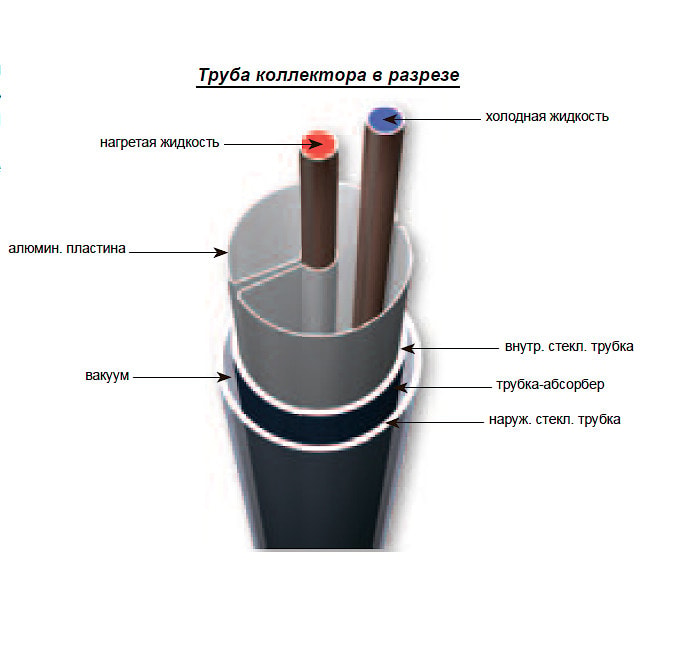

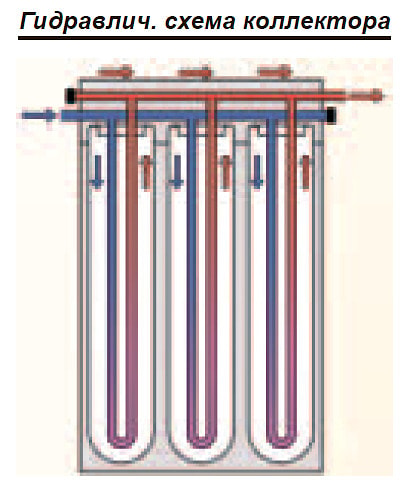

Трубка вакуумного солнечного коллектора KTU 6 R2 состоит из двух коаксиальных стеклянных трубок, между которыми в качестве термоизолятора используется вакуум. На внутреннюю трубку наносится высокоселективный абсорбционный поглощающий слой, который увеличивает теплопоглощающую способность и повышает энергоэффективность системы. Полученное тепло при помощи специальных алюминиевых пластин переходит в медные трубки, в которых циркулирует нагреваемая жидкость. Концы трубок запаены одна в другую, поэтому стабильность вакуума гарантируется на продолжительное время. Таким образом, абсорбер коллектора окружен вакуумом, являющимся идеальным изолятором и сводит теплопотери до минимума также, как, например, термос. Благодаря этому даже минимальные извлечения тепла при плохой погоде не теряются и нагревают жидкость в коллекторе. В свою очередь медные трубки соединены в распределителе коллектора, изолированном 30 мм слоем минеральной ваты.

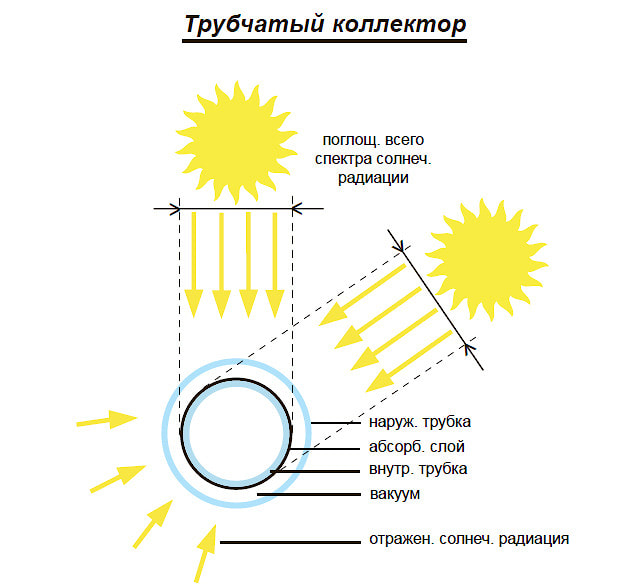

Абсорбционная поверхность, которая попадающую на нее радиацию преобразует в тепло, имеет цилиндрическую форму. Освещаемая солнцем поверхность коллектора постоянна и утром, и в полдень, и вечером. Его производительность не уменьшается из-за маленького угла падения солнечного излучения, как это бывает у плоских коллекторов. Цилиндрическая абсорбционная поверхность позволяет с пользой извлекать тепло даже с
косвенного рассеянного солнечного излучения. По сравнению с прямым солнечным излучением при рассеянном излучении абсорбционная поверхность бывает более чем в три раза больше. Благодаря этому солнечные вакуумные коллекторы REGULUS серии KTU R2 извлекают тепло даже при плохой погоде.

U-образные солнечные коллекторы REGULUS KTU 6 R2 - высокотехнологичная гелиосистема, которая способна извлекать тепло при диффузном излучении и низких температурах. Благодаря сочетанию U-образных трубок с зеркальным отражателем, производительность солнечных гелиоколлекторов REGULUS KTU 6 R2 до 40% выше по сравнению с плоскими солнечными коллекторами или вакуумными коллекторами типа HEAT PIPE.

Техническая характеристика вакуумного солнечного коллектора KTU 6 R2

Модель коллектораKTU 6 R2
Размеры в/т/шмм1970 x 920 x 141
Общая площадьм21,81
Площадь апертурым21,43
Площадь абсорберам20,49
Вес без теплоносителякг32
Материал трубокборосиликатное стекло
Толщина трубкимм1,8
Чистота поверхностиAIN/AI-N/AI-N/AI-N/AI-N
Материал соединительных трубмедь
Размер соединительных труб4 x Ø 22 мм × 1 мм
Материал трубки абсорберамедь
Размер трубки абсорбера6 x Ø 8 мм × 0.5 мм
MAX. рабочее давлениебар10
MAX. рабочая температура°C120
Температура стагнации°C255
Теплоносительводный раствор пропиленгликоля (0,92 л)
Рекомендуемая скорость потокал/ч60-120
Материал рамыалюминиевый сплав + сталь AISI 304 SS
КПД коллектора, связанный с поглотителем /

апертурой / общей площадью
η0a [-]

a1a [W/м2K ]

a2a [W/м2K2]
2,085 0,708 0,572

4,620 1,570 1,260

0,019 0,007 0,0057
Модификатор угла падения IAMKΘ 50°0,92
ТеплоемкостьС27.4 Дж/кг

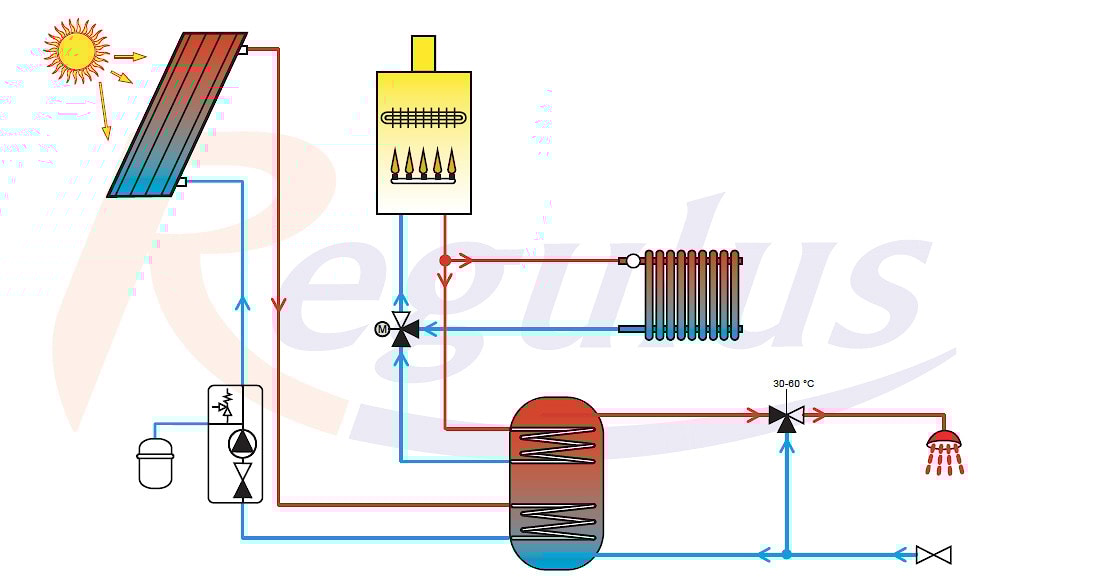

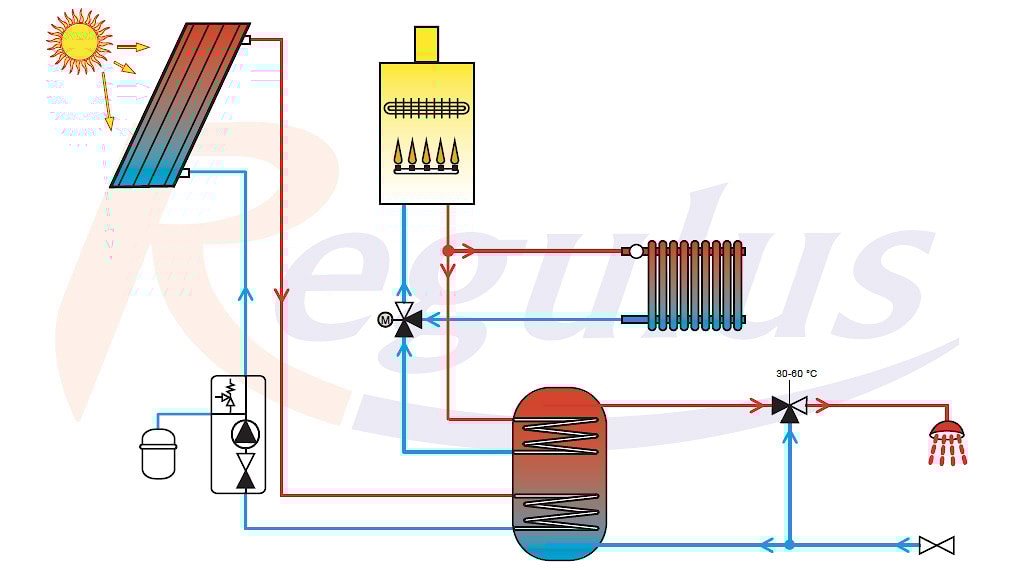

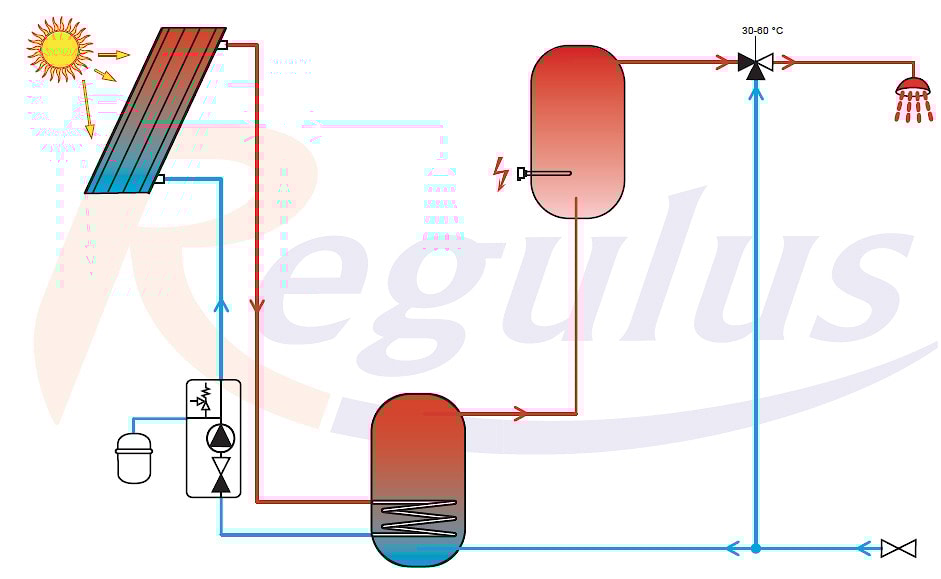

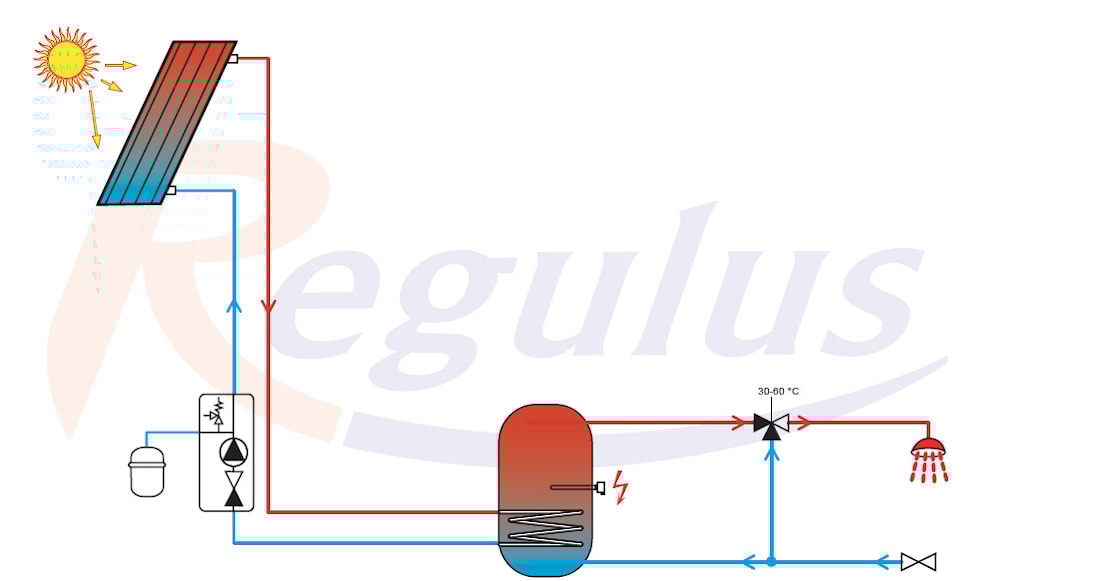

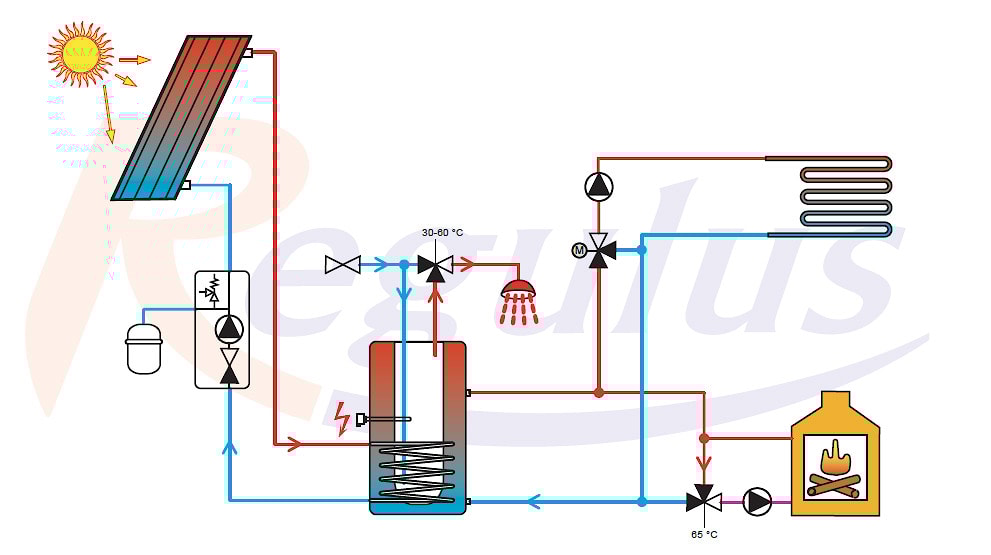

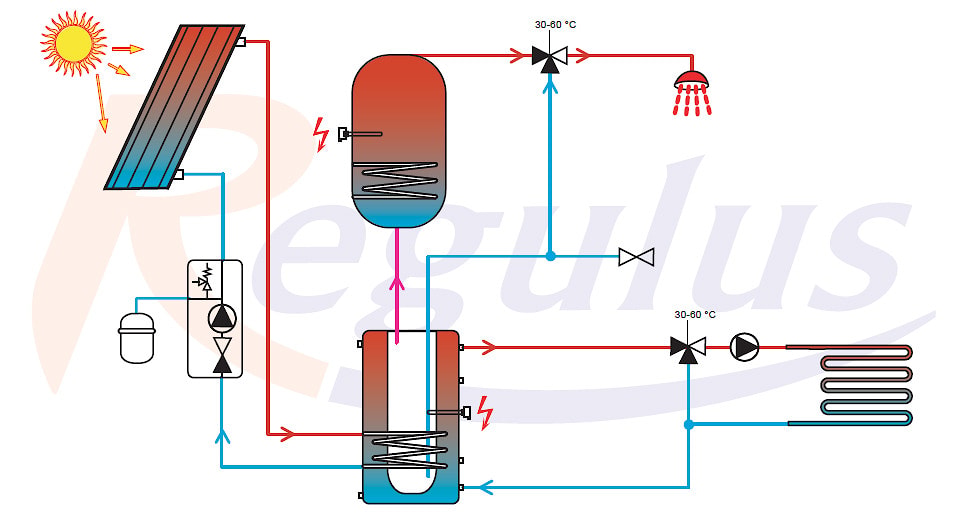

НАГЛЯДНЫЕ СХЕМЫ УСТАНОВКИ СОЛНЕЧНЫХ ГЕЛИОКОЛЛЕКТОРОВ REGULUS KTU 6 R2





Технический персонал нашей фирмы может подготовить решение как для небольшого семейного коттеджа, так и для крупных коммерческих объектов.

Позвоните нам +375 29 374 13 45 или оставьте запрос, чтобы купить вакуумный солнечный коллектор REGULUS KTU 6 R2 со скидкой и получить дополнительные бонусы.

ООО "Торговый дом "Атмос" - официальный дилер чешского производителя REGULUS в Республике Беларусь.


Если вы хотите купить сОЛНЕЧНЫЙ КОЛЛЕКТОР KTU6R, вы можете:
