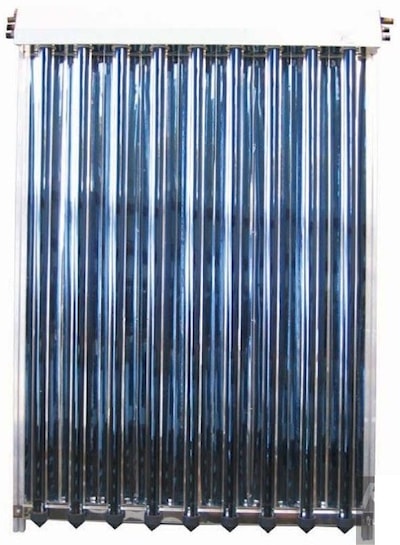

Солнечный коллектор REGULUS KTU 9R 7342
7342
Вакуумный солнечный коллектор KTU 9 R2. 9 U - образных трубок. Площадь коллектора 2,66 м2, мощность 1522 Вт при освещенности 1000 Вт / м2, для вертикальной установки, размер 197x135x14 см, объем жидкости 1,37 л. Вес: 45 кг.
Солнечные коллекторы REGULUS KTU 9 R2 имеют большой фасонный рефлектор, концентрирующий солнечное излучение с большой поверхности на абсорбционную поверхность трубок. Гелиоколлекторы KTU 9 R2 отличаются высшей пиковой мощностью, небольшими размерами, высоко эффективны и энергоемкие.
Гарантия составляет 7 лет.
Срок окупаемости 3-5 лет. Вакуумный гелиоколлектор KTU 9 R2 снижает энергозатраты для ГВС в зимнее время и в межсезонье до 30%. В весенне-летний период на 100% покрывает расходы на приготовление ГВС.

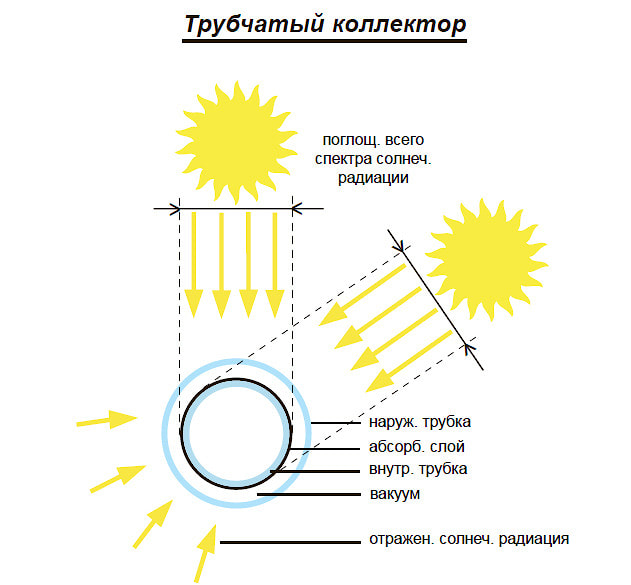

Абсорбционная поверхность, которая попадающую на нее радиацию преобразует в тепло, имеет цилиндрическую форму. Освещаемая солнцем поверхность коллектора постоянна и утром, и в полдень, и вечером. Его производительность не уменьшается из-за маленького угла падения солнечного излучения, как это бывает у плоских коллекторов. Цилиндрическая абсорбционная поверхность позволяет с пользой извлекать тепло даже с
косвенного рассеянного солнечного излучения. По сравнению с прямым солнечным излучением при рассеянном излучении абсорбционная поверхность бывает более чем в три раза больше. Благодаря этому солнечные вакуумные коллекторы REGULUS серии KTU R2 извлекают тепло даже при плохой погоде.
U-образные солнечные коллекторы REGULUS KTU 9 R2 - высокотехнологичная гелиосистема, которая способна извлекать тепло при диффузном излучении и низких температурах. Благодаря сочетанию U-образных трубок с зеркальным отражателем, производительность солнечных гелиоколлекторов REGULUS KTU 9 R2 до 40% выше по сравнению с плоскими солнечными коллекторами или вакуумными коллекторами типа HEAT PIPE.
Команда инженеров и проектировщиков нашей фирмы может подготовить решение как для небольшого семейного коттеджа, так и для крупных коммерческих объектов.
Комплекты солнечных гелиосистем REGULUS
Технический каталог солнечных коллекторов REGULUS
Солнечные коллекторы REGULUS KTU 9 R2 имеют большой фасонный рефлектор, концентрирующий солнечное излучение с большой поверхности на абсорбционную поверхность трубок. Гелиоколлекторы KTU 9 R2 отличаются высшей пиковой мощностью, небольшими размерами, высоко эффективны и энергоемкие.
Гарантия составляет 7 лет.
Срок окупаемости 3-5 лет. Вакуумный гелиоколлектор KTU 9 R2 снижает энергозатраты для ГВС в зимнее время и в межсезонье до 30%. В весенне-летний период на 100% покрывает расходы на приготовление ГВС.

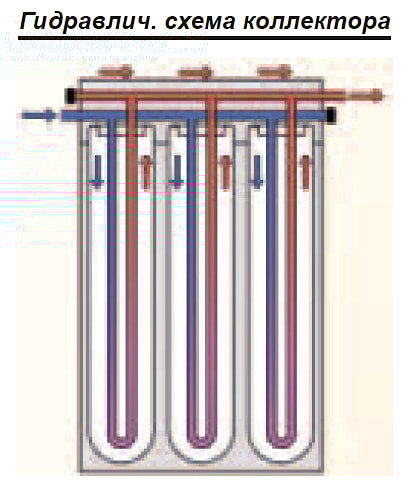

КОНСТРУКЦИЯ КОЛЛЕКТОРА KTU 9 R2

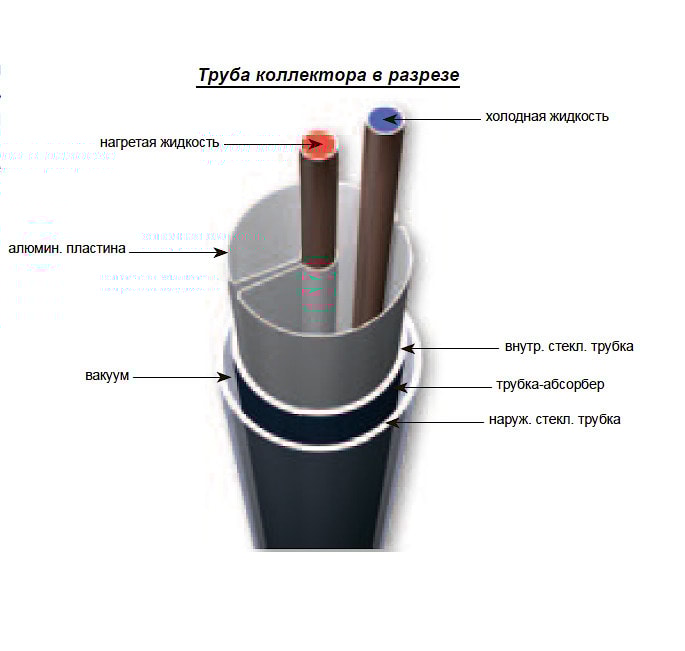

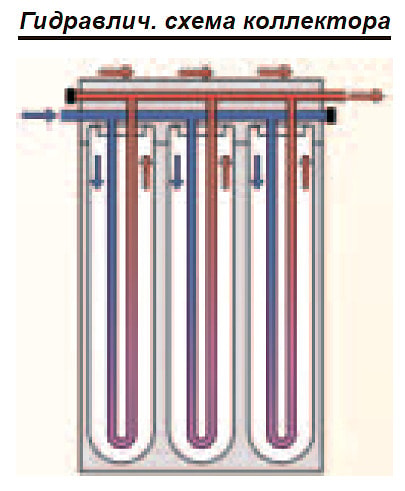

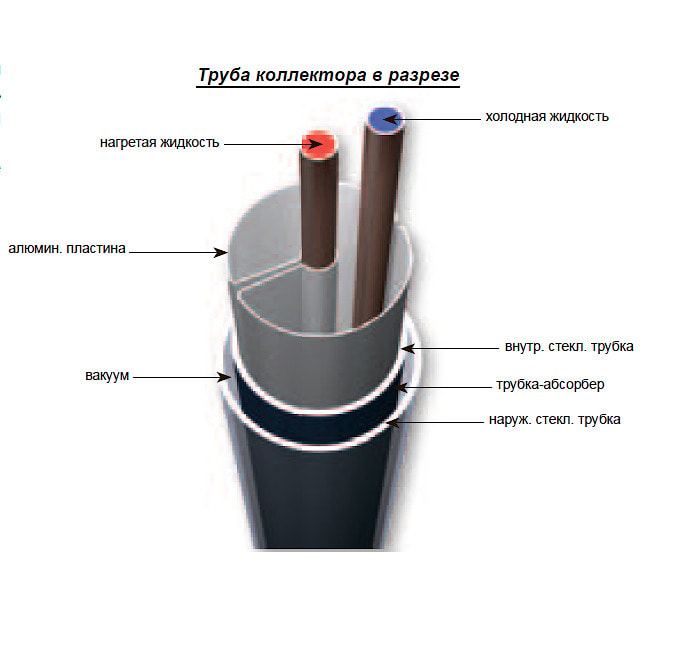

Трубка вакуумного солнечного коллектора KTU 9 R2 состоит из двух коаксиальных стеклянных трубок, между которыми в качестве термоизолятора используется вакуум. На внутреннюю трубку наносится высокоселективный абсорбционный поглощающий слой, который увеличивает теплопоглощающую способность и повышает энергоэффективность системы. Полученное тепло при помощи специальных алюминиевых пластин переходит в медные трубки, в которых циркулирует нагреваемая жидкость. Концы трубок запаены одна в другую, поэтому стабильность вакуума гарантируется на продолжительное время. Таким образом, абсорбер коллектора окружен вакуумом, являющимся идеальным изолятором и сводит теплопотери до минимума также, как, например, термос. Благодаря этому даже минимальные извлечения тепла при плохой погоде не теряются и нагревают жидкость в коллекторе. В свою очередь медные трубки соединены в распределителе коллектора, изолированном 30 мм слоем минеральной ваты.Абсорбционная поверхность, которая попадающую на нее радиацию преобразует в тепло, имеет цилиндрическую форму. Освещаемая солнцем поверхность коллектора постоянна и утром, и в полдень, и вечером. Его производительность не уменьшается из-за маленького угла падения солнечного излучения, как это бывает у плоских коллекторов. Цилиндрическая абсорбционная поверхность позволяет с пользой извлекать тепло даже с
косвенного рассеянного солнечного излучения. По сравнению с прямым солнечным излучением при рассеянном излучении абсорбционная поверхность бывает более чем в три раза больше. Благодаря этому солнечные вакуумные коллекторы REGULUS серии KTU R2 извлекают тепло даже при плохой погоде.
U-образные солнечные коллекторы REGULUS KTU 9 R2 - высокотехнологичная гелиосистема, которая способна извлекать тепло при диффузном излучении и низких температурах. Благодаря сочетанию U-образных трубок с зеркальным отражателем, производительность солнечных гелиоколлекторов REGULUS KTU 9 R2 до 40% выше по сравнению с плоскими солнечными коллекторами или вакуумными коллекторами типа HEAT PIPE.
Техническая характеристика вакуумного солнечного коллектора KTU 9 R2
Модель коллектора | KTU 9 R2 | |
Размеры в/т/ш | мм | 1970 x 1350 x 141 |
Общая площадь | м2 | 2.66 |
Площадь апертуры | м2 | 2.15 |
Площадь абсорбера | м2 | 0,73 |
Вес без теплоносителя | кг | 44 |
Материал трубок | боросиликатное стекло | |
Толщина трубки | мм | 1,8 |
Чистота поверхности | AIN/AI-N/AI-N/AI-N/AI-N | |
Материал соединительных труб | медь | |
Размер соединительных труб | 4 x Ø 22 мм × 1 мм | |
Материал трубки абсорбера | медь | |
Размер трубки абсорбера | 6 x Ø 8 мм × 0.5 мм | |
MAX. рабочее давление | бар | 10 |
MAX. рабочая температура | °C | 120 |
Температура стагнации | °C | 231 |
Теплоноситель | водный раствор пропиленгликоля (0,92 л) | |
Рекомендуемая скорость потока | л/ч | 60-120 |
Материал рамы | алюминиевый сплав + сталь AISI 304 SS | |
КПД коллектора, связанный с поглотителем / апертурой / общей площадью | η0a [-] a1a [W/м2K ] a2a [W/м2K2] | 2,085 0,708 /0,572 4,620 /1,570 /1,260 0,019 /0,007 /0,0057 |
Модификатор угла падения IAM | KΘ 50° | 0,92 |
Теплоемкость | С | 27.4 Дж/кг |

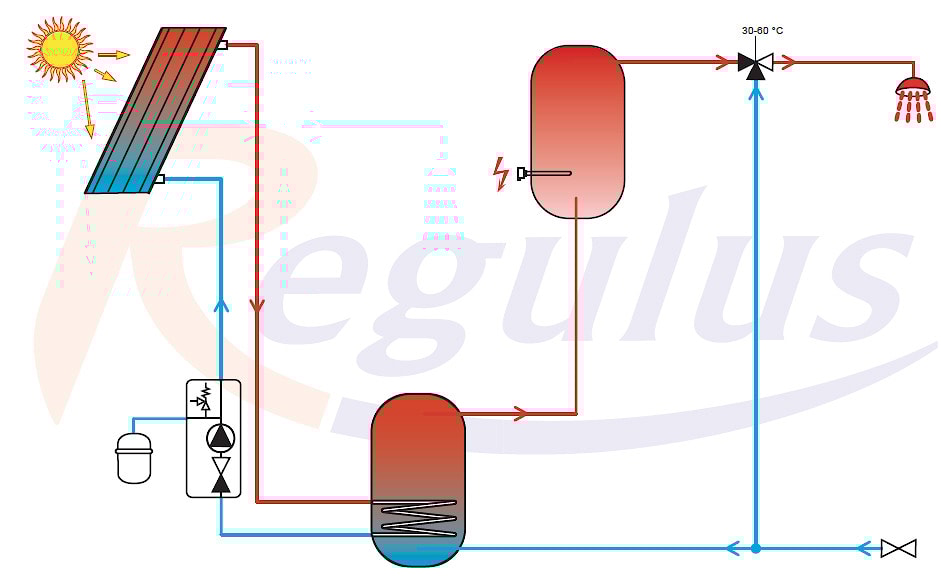

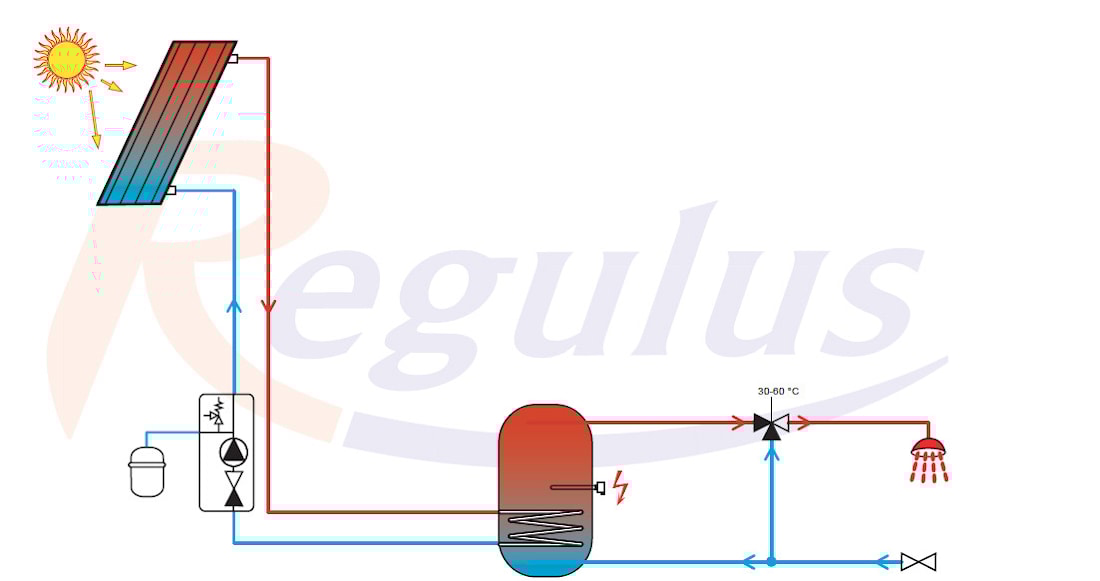

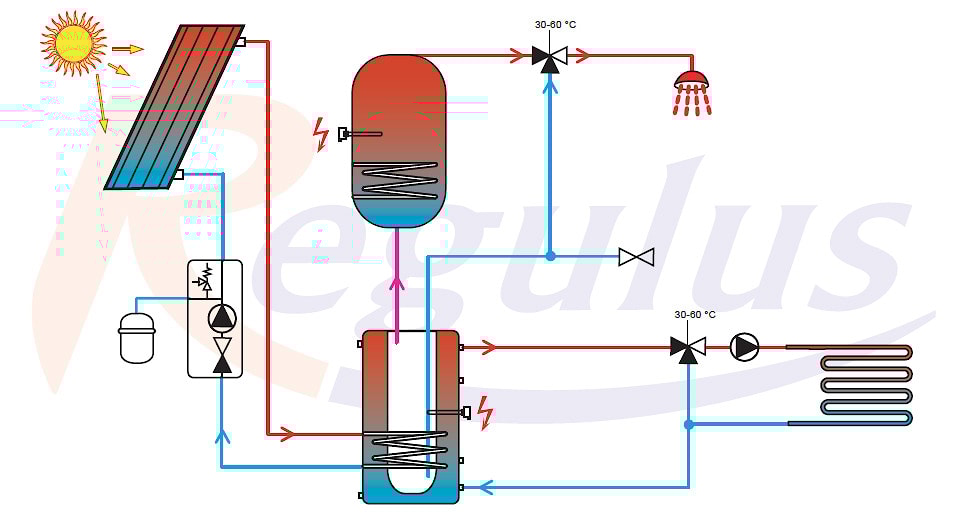

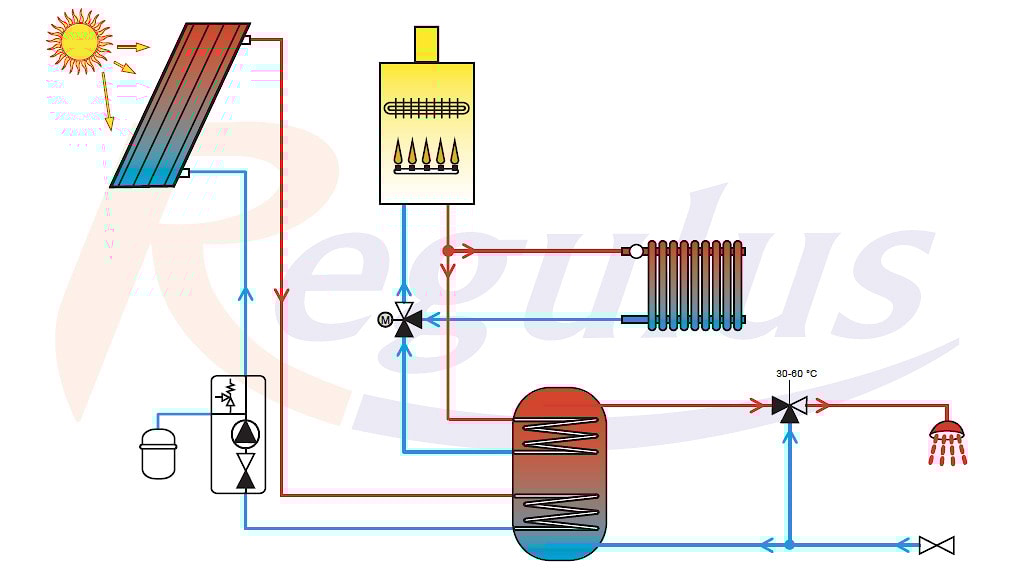

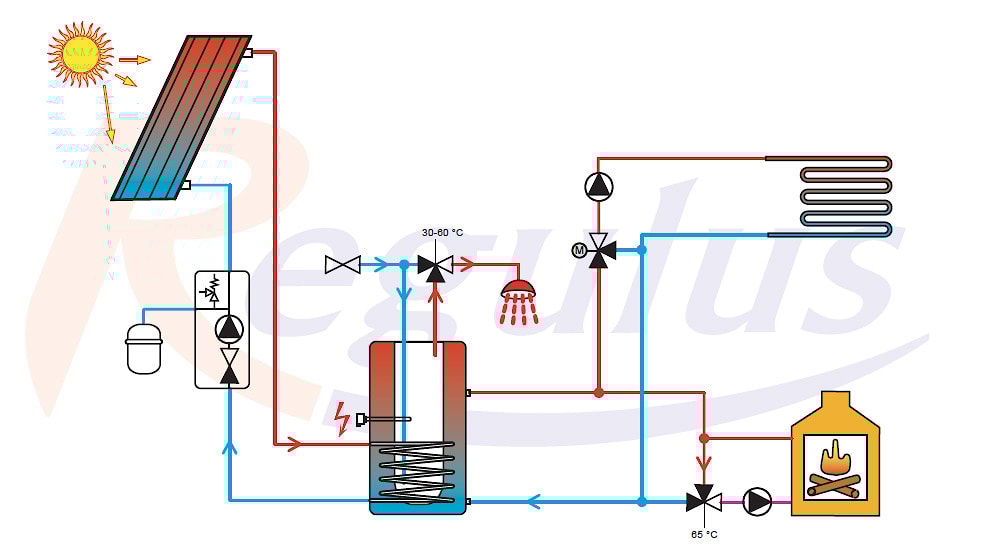

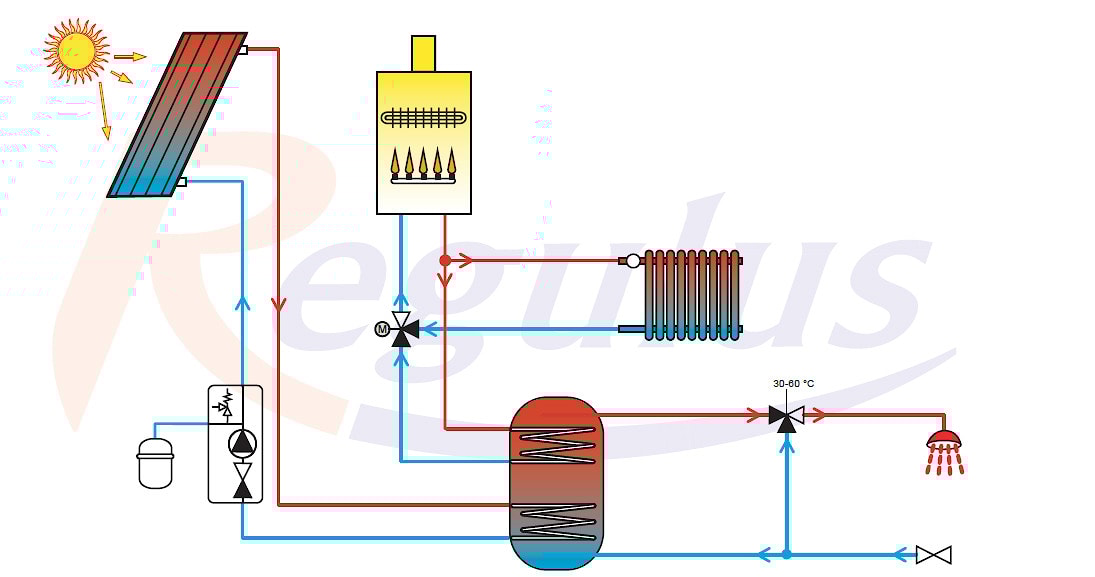

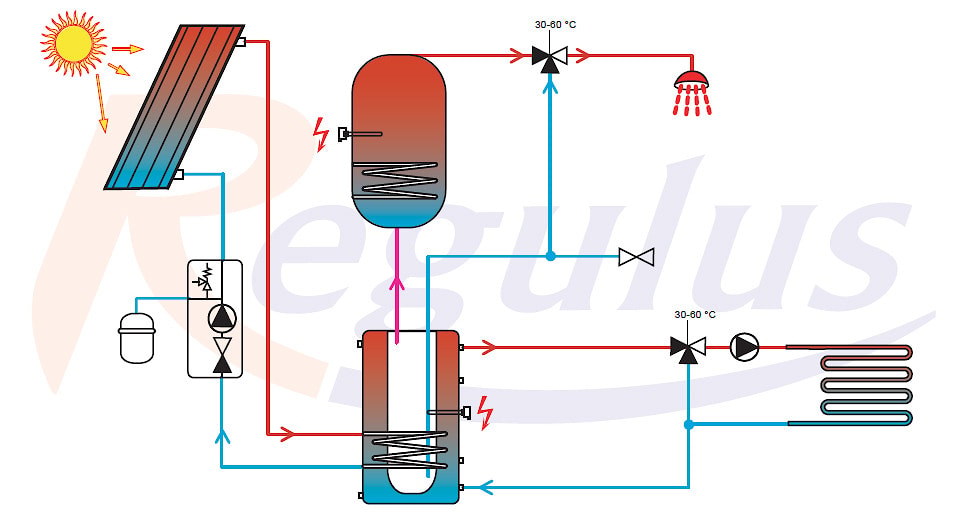

НАГЛЯДНЫЕ СХЕМЫ УСТАНОВКИ СОЛНЕЧНЫХ ГЕЛИОКОЛЛЕКТОРОВ REGULUS KTU 9 R2
Команда инженеров и проектировщиков нашей фирмы может подготовить решение как для небольшого семейного коттеджа, так и для крупных коммерческих объектов.
Позвоните нам +375 29 374 13 45 или оставьте запрос, чтобы купить вакуумный солнечный коллектор REGULUS KTU 9 R2 со скидкой и получить дополнительные бонусы.
ООО "Торговый дом "Атмос" - официальный дилер чешского производителя REGULUS в Республике Беларусь.Комплекты солнечных гелиосистем REGULUS
Технический каталог солнечных коллекторов REGULUS
производитель
REGULUS
Назначение
для солнечных коллекторов
Мощность
1522 Вт
