HANSA MIX Compact MK 125 мм

Смесительная насосная группа

Насосная группа предназначена для регулирования температуры теплоносителя в подающей линии путем смешивания с обратным потоком. Она обеспечивает эффективное и плавное управление температурным режимом отопительной системы, что позволяет повысить энергоэффективность и комфорт в помещении.

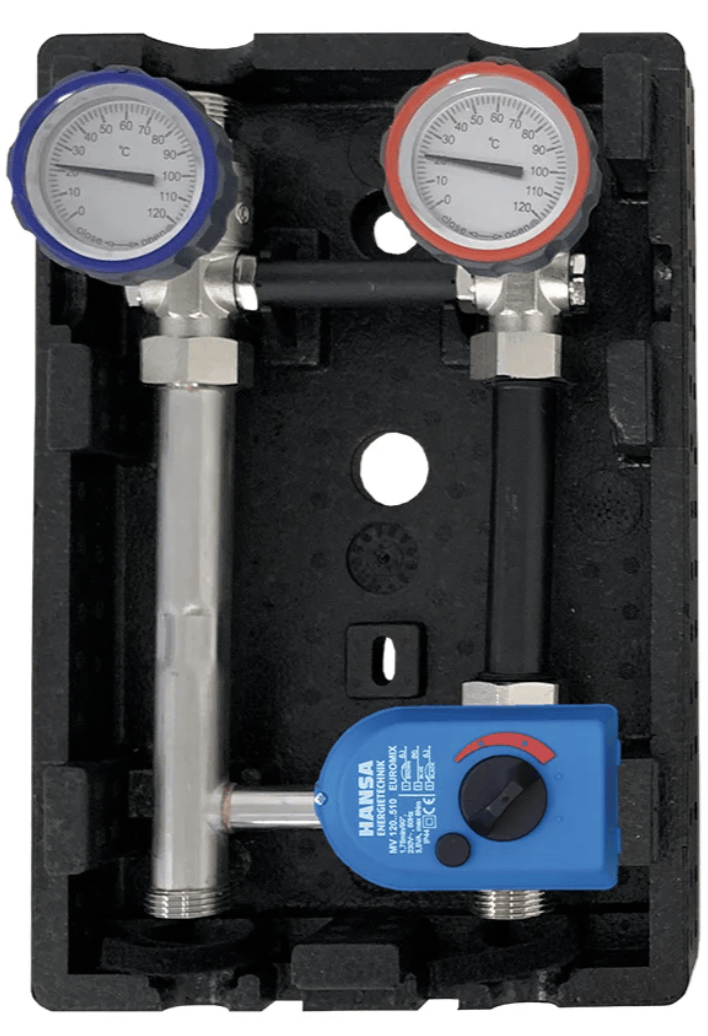

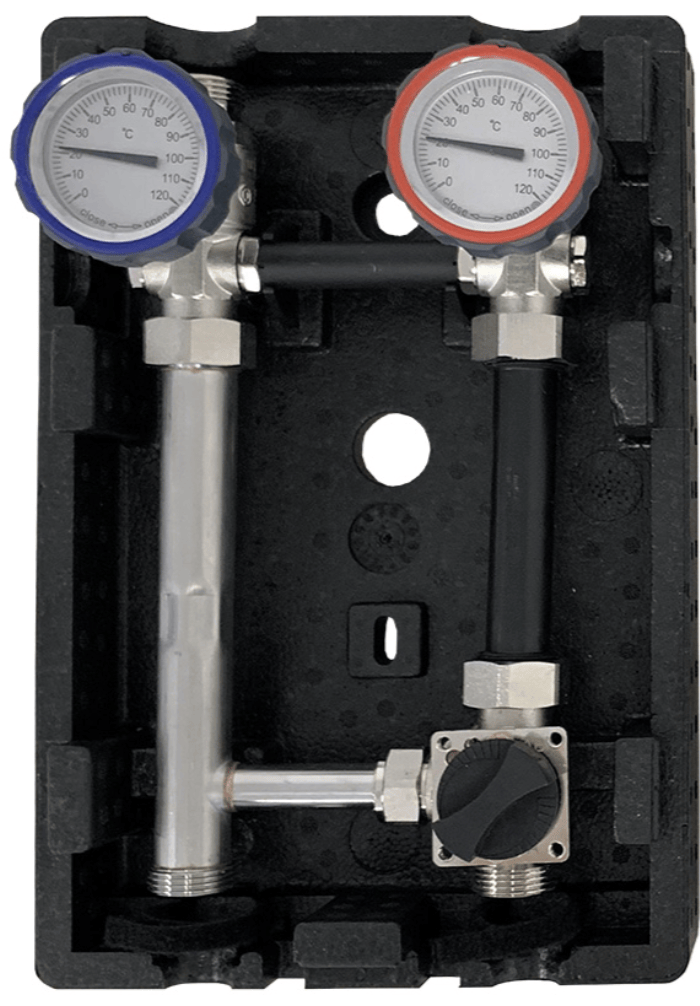

Конструктивные особенности смесительной насосной группы HANSA MIX Compact MK:

• Гибкое регулирование температуры:
  В состав группы входит 3-х ходовой смесительный клапан Kvs = 10,75 м³/ч с регулируемым байпасом, что позволяет точно настраивать подачу теплоносителя в систему отопления.
• Прочная и надежная конструкция:
  Трубные соединения выполнены из нержавеющей стали 1.4301 (AISI 304), что обеспечивает высокую коррозионную стойкость и долговечность изделия.
• Эффективная теплоизоляция:

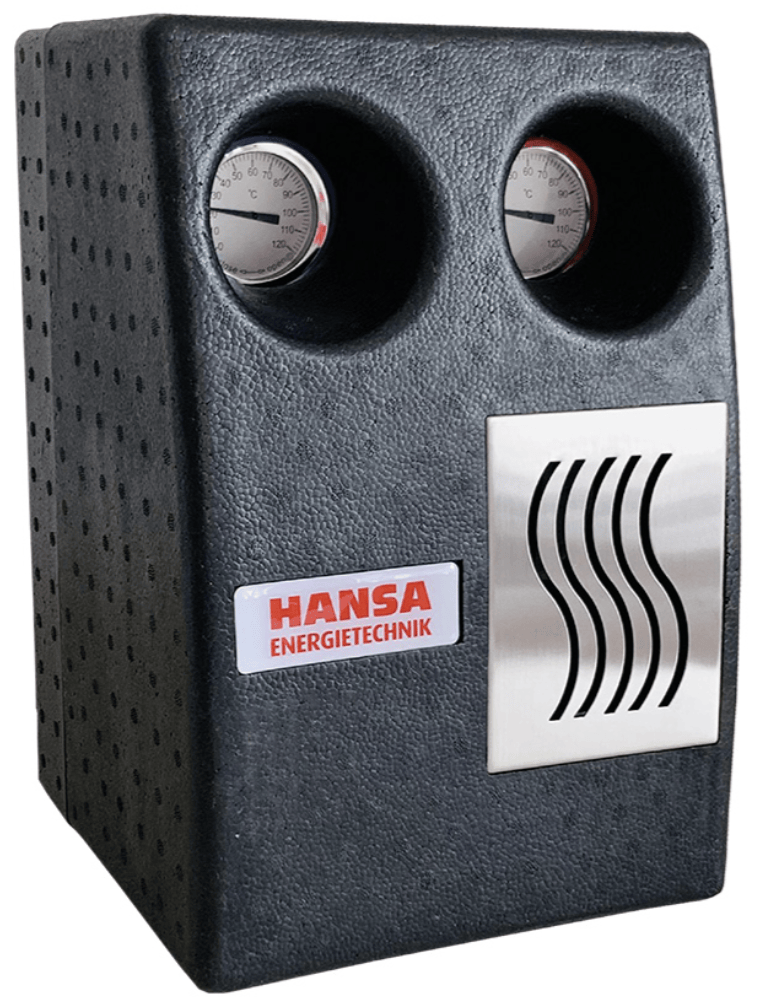

  Корпус выполнен из EPP-изоляции, снижающей теплопотери. Изоляция снабжена вырезами для установки термометров и каналами для удобного укладывания кабелей.
• Удобное подключение датчиков и теплосчетчика.

- Встроенная гильза для погружного датчика диаметром Ø 6-6,2 мм.

- Две муфты с заглушками М10х1, позволяющие подключить датчики теплосчетчика на подаче и обратке.

- В версии WMZ предусмотрена вставка для теплосчетчика (1" НР, длина 110/130 мм) и дополнительный кран DN 25 после теплосчетчика.

• Обратный клапан и удобное обслуживание:

- В шаровой кран подачи встроен обратный клапан, предотвращающий движение теплоносителя в обратном направлении.

- Перед насосом установлен дополнительный шаровой кран, что облегчает его обслуживание.

• Совместимость с циркуляционными насосами:
  Группа имеет вставку для стандартного насоса длиной 180 мм. В модели MK-0 поставляется без насоса, но с пластиковой вставкой для транспортировки.
• Универсальность монтажа:

- Возможность смены подающей и обратной линии для удобного подключения в системе.

- Теплоизоляция легко снимается и устанавливается даже после монтажа насосной группы на коллектор.

Комплект поставки:

1. Краны с термометрами DN 25, 0-125 °C.
2. Дополнительные краны DN 25 перед насосом.
3. 3-х ходовой смесительный клапан Kvs = 10,75 м³/ч с регулируемым байпасом.
4. Модель MK-0 – без насоса, с пластиковой вставкой.
5. Модель MK-0-WMZ – с вставкой для теплосчетчика и краном DN 25 после теплосчетчика.
6. Две муфты с заглушками M10x1 под датчики теплосчетчика.
7. Жесткая теплоизоляция из EPP.

Технические параметры насосной группы HANSA MIX Compact MK:

• Тип подключения: DN 25.

• Межосевое расстояние: 125 мм.

• Материал трубных соединений: нержавеющая сталь 1.4301 (AISI 304).

• Рабочая температура: 0…+110 °C.

• Диапазон измерения термометров: 0…+125 °C.

• Максимальное рабочее давление: 10 бар.

• 3-х ходовой смесительный клапан: Kvs = 10,75 м³/ч.

• Диаметр гильзы для датчика: Ø 6-6,2 мм.

• Соединения для датчиков теплосчетчика: 2 муфты с заглушками M10x1.

• Длина насоса: 130 мм.

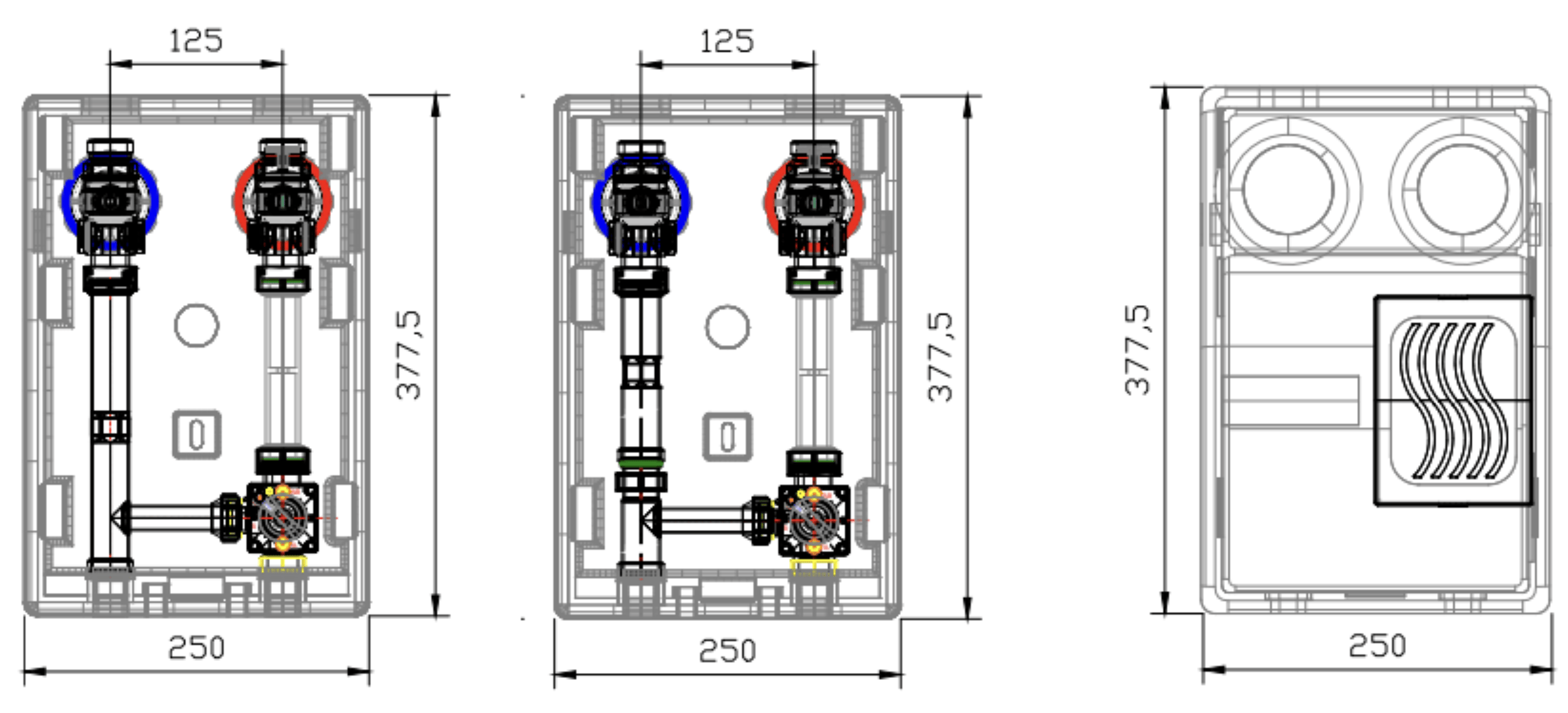

Габаритные параметры насосной группы HANSA MIX Compact MK 125 мм:
