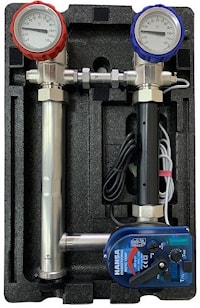

Насосная группа HANSA FWE 160 мм

Цена указана без насоса с сервоприводом.

Насосная группа из нержавеющей стали HANSA FWE 160 мм в ЕРР - изоляции применяется для одного смесительного контура с функцией поддержания постоянной температуры подающей линии ( 0-100°C электронное управление).

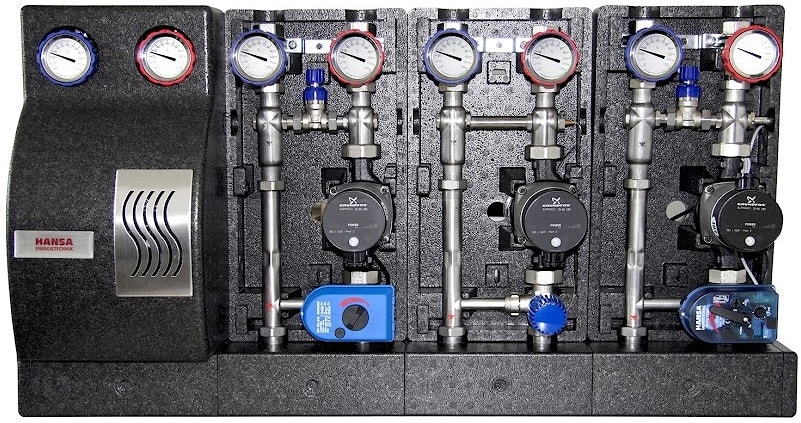

Смесительная насосная группа FWE 160 мм устанавливается на распределительный коллектор HKV 160 мм, DN 25, DN 32, DN 40.

Для монтажа погружного температурного датчика предусмотрена заглушка 1/2".

В комплекте поставки:

• 2 шаровых крана DN25/32/40 со встроенными в рукоятку термометрами;
• 1 обратный клапан (обозначен стрелками);
• 1 шаровый кран DN40 перед насосом (на месте насоса установлена распорная трубка 180 мм - 1 1/2";
• возможно дооснащение перепускным клапаном DN 15;
• трехходовой смеситель DN25/32;
• сервопривод ROTO-TEMP с датчиком подающей температуры, поддерживающего постоянную температуру в диапазонах 0-100°C, 20-70°C, 20-45°C;
• погружная гильза для датчика после насоса.

Альтернативное исполнение:
Такое же, как указано выше и с дополнительной монтажной вставкой из нержавеющей стали для установки счётчика расхода тепла (WMZ), состоящей из: распорной трубки 130 мм с наружной резьбой 1" с плоским уплотнением.
Присоединение к коллектору HKV 160:
1 1/2’’ наружная резьбой, с плоским уплотнением
Присоединение к системе отопления:
внутренняя резьба 1", 1 1/4", 1 1/2".

Примечание:

• конструкция данной группы не позволяет поменять местами подающую и обратную линии;
• максимальная мощность рассчитана исходя из потерь давления 100мбар;

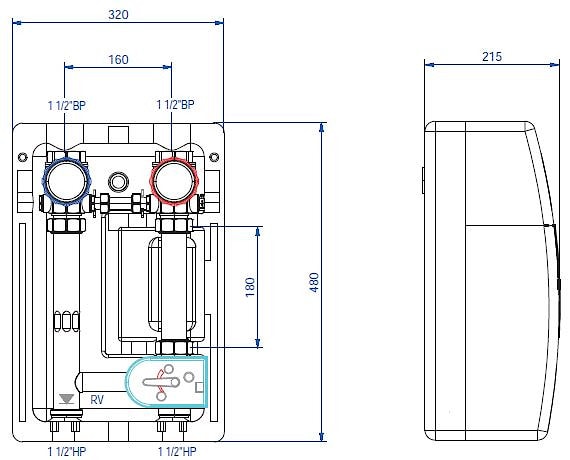

• Монтажная длина насоса 180 мм;
• Соединительная резьба насоса 1½".

Тип	FWE DN25	FWE DN32	FWE DN40
Киловатт при ΔT=20 К	46	72	92
Киловатт при ΔT=10 К	23	36	46
Циркуляционный насос	Без насоса
Габаритная длина насоса	180 мм	180 мм	180 мм
Соединительная резьба насоса	1 ½"	1 ½"	1 ½"
Kvs открыто/закрыто, м³/ч	9,3/6,4	16,4/9,7	16,4/9,7
Габаритная длина в мм	386	390	396
Присоединение вторичное	1"	1¼"	1½"
Артикул	292540	293240	294040
Цена в евро без НДС	655,20	679,20	698,88

Каталог групп быстрого монтажа и коллекторов HANSA 2021 года. Цены указаны в Евро без НДС.

Технический каталог HANSA. Цены указаны в евро без НДС
