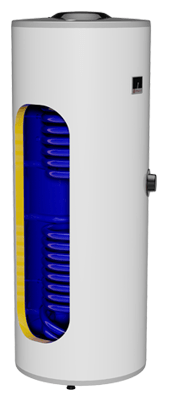

Водонагреватель OKC 200 NTRR/SOL
Водонагреватель OKC 200 NTRR/SOL - стационарный водонагреватель косвенного нагрева с двумя
теплообменниками для приготовления отопительной воды из двух источников. Нижний теплообменник используется для приготовления горячей воды с помощью солнечных коллекторов. Дополнительный нагрев можно проводить с помощью котла через верхний теплообменник и электрического нагревательного элемента TJ 6/4".
Резервуар водонагревателя изготовлен из стального листа, теплообменники - из стальной трубы. Толщина стали 2,8 мм. Внутренне покрытие бака и змеевика - уникальная антикоррозийная эмаль Crystal Enamel. Покрытие является гигиенически чистым, поэтому может находиться в контакте с питьевой водой. Покрытие Crystal Enamel не подвержено точечной коррозии при контакте с жесткой хлорированной водой. Мощность термоэлемента можно выбирать в диапазоне 2–9 kW, напряжение тока – 230 либо 400 V. Внешняя панель управления термостата позволяет плавно регулировать температуру в диапазоне от 0 до 80 °C.
В качестве дополнительной антикоррозионной защиты в верхней части водонагревателя установлен магниевый анод, который регулирует электрический потенциал внутренней части емкости и, таким образом, уменьшает опасность его ржавления.
Корпус водонагревателя OKC 200 NTRR/SOL представляет собой пластиковую оболочку. Резервуар водонагревателя изолирован слоем 50 мм полиуретановой пены. Показатель суточных теплопотерь составляет 82 Вт.
Максимальная температура нагрева воды в резервуаре водонагревателя 80°С. Рабочее давление в водонагревателе 10 бар.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ
Каталог косвенных водонагревателей OKC 200 NTRR/SOL
Руководство по эксплуатации OKC 200 NTRR/SOL

Электрический нагревательный блок с резьбовым соединением (нагревательный блок) предназначен исключительно для нагрева воды. Он сконструирован в качестве дополнительного источника нагрева в водонагревателях, включенных в систему с солнечными коллекторами.
Нагревательный блок состоит из электрического нагревательного элемента с соединительной резьбой G 6/4". Под кожухом электрооборудования размещен рабочий термостат, защитный термостат, индикатор работы водонагревателя и подключающая клеммная плата. Нагревательный блок размещается над нижним теплообменником.
Резервуар водонагревателя изготовлен из стального листа, теплообменники - из стальной трубы. Толщина стали 2,8 мм. Внутренне покрытие бака и змеевика - уникальная антикоррозийная эмаль Crystal Enamel. Покрытие является гигиенически чистым, поэтому может находиться в контакте с питьевой водой. Покрытие Crystal Enamel не подвержено точечной коррозии при контакте с жесткой хлорированной водой. Мощность термоэлемента можно выбирать в диапазоне 2–9 kW, напряжение тока – 230 либо 400 V. Внешняя панель управления термостата позволяет плавно регулировать температуру в диапазоне от 0 до 80 °C.
В качестве дополнительной антикоррозионной защиты в верхней части водонагревателя установлен магниевый анод, который регулирует электрический потенциал внутренней части емкости и, таким образом, уменьшает опасность его ржавления.
Корпус водонагревателя OKC 200 NTRR/SOL представляет собой пластиковую оболочку. Резервуар водонагревателя изолирован слоем 50 мм полиуретановой пены. Показатель суточных теплопотерь составляет 82 Вт.
Максимальная температура нагрева воды в резервуаре водонагревателя 80°С. Рабочее давление в водонагревателе 10 бар.
Технические характеристики водонагревателя OKC 200 NTRR/SOL:
Объем | л | 200 |
Масса водонагревателя без воды | кг | 104 |
Макс. температура / давление в резервуаре | °С | 80/10 |
Площадь теплообменника (верхний / нижний) | м2 | 0,8 /0,8 |
Объем теплообменника (верхний / нижний) | л | 5,5 /5,5 |
Макс. температура / давление в теплообменнике | °С | 110 /10 |
Мощность теплообменника при расходе 720 л. / 80°С (верхний / нижний) | кВт | 19 /19 |
Время нагрева от 10°С до 60°С | мин | 23 /23 |
Класс энергоэффективности | С | |
Показатель суточных теплопотерь | Вт | 82 |
![]() | ||||||||||||

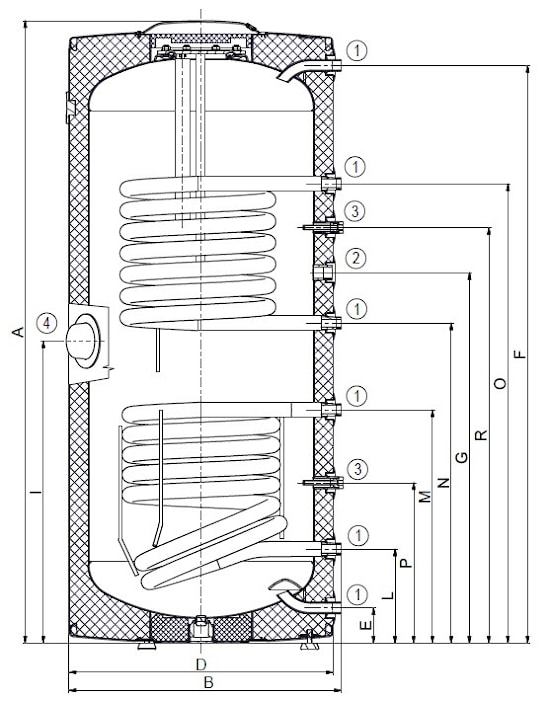

А | B | D | E | F | G | I | L | M | N | O | P | R |
1377 | 607 | 584 | 80 | 1280 | 820 | 668 | 209 | 516 | 708 | 1016 | 355 | 920 |

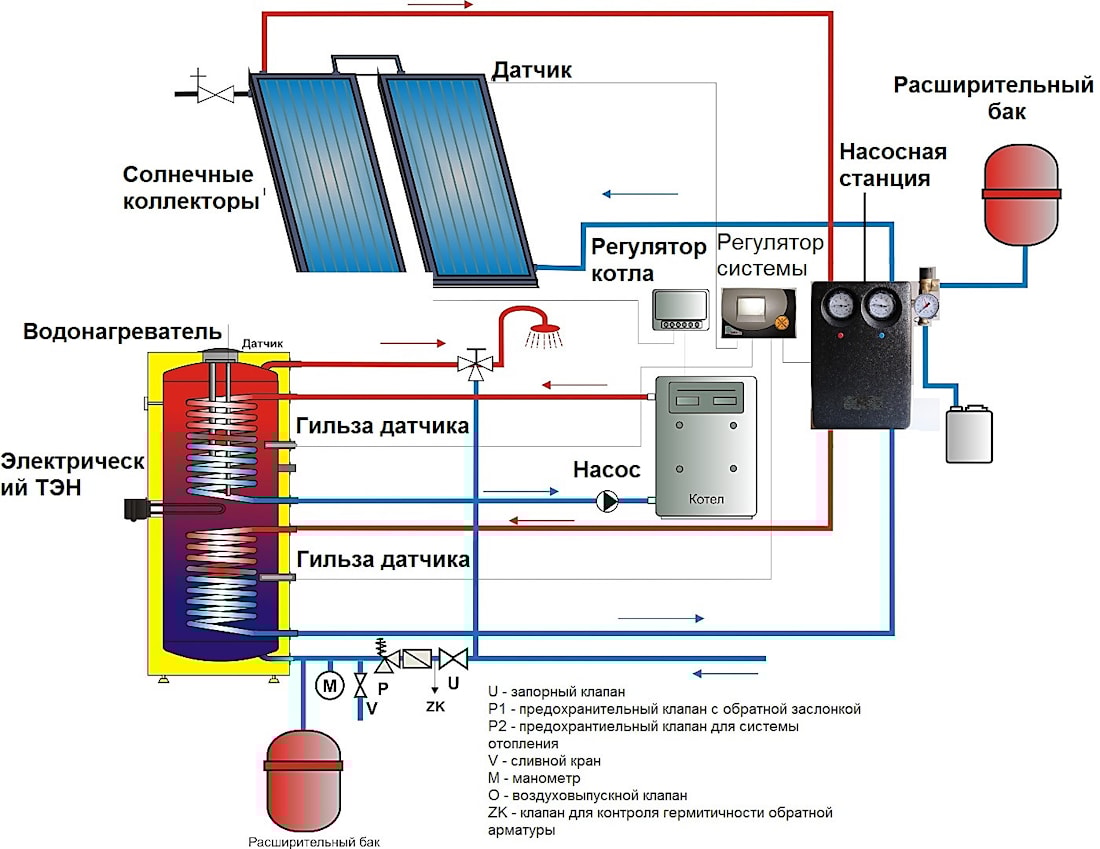

Схема подключения водонагревателя OKC 200 NTRR/SOL к солнечным коллекторам и газовому котлу
Водонагреватель напольной установки монтируется рядом с источником нагревания или поблизости от него. Контур отопления подключается к обозначенным входам и выходам теплообменника водонагревателя, а в самом высоком месте устанавливается воздуховыпускной клапан. Для защиты насосов, трехходового клапана, обратных заслонок и во избежание засорения теплообменника необходимо установить в контуре фильтр. Рекомендуем перед установкой промыть контур отопления. Провести надлежащую теплоизоляцию всех подключаемых линий.
Гарантия на водонагреватель OKC 200 NTRR/SOL - 6 лет! Срок службы не менее 10 лет!
Обращаем Ваше внимание, что официальная гарантия от завода DRAZICE действительна только при наличии аналогичного гарантийного листа!

ПОЛЕЗНАЯ ИНФОРМАЦИЯ
Каталог косвенных водонагревателей OKC 200 NTRR/SOL
Руководство по эксплуатации OKC 200 NTRR/SOL
производитель
DRAZICE
Назначение
для солнечных коллекторов, для твердотопливного котла
Тип установки
напольные
Объем
200 литров
Теплообменник
Два
ТЭН
Установка ТЭНа
