Пиролизный котел ATMOS DC70S для древесины

	наименование	наличие	цена
	DC70S	заказ	24 790 бел.руб.

Мощность 70 кВт. Площадь обогрева до 680 м². Вид топлива - древесина. КПД 90%. Длина дров 70 см. Энергоэффективный твердотопливный котел длительного горения с нагнетательным вентилятором - ATMOS DC70S.

Площадь теплообменника пиролизного котла ATMOS DC70S составляет 5 м², поэтому котел за короткое время выходит на рабочий режим и очень быстро прогревает систему отопления. В качестве топлива рекомендуется использовать колотые дрова длиной 730 мм диаметром 80-150 мм различных пород - ель, сосна, береза, дуб, бук. Кстати, у ели тепловая емкость на 1 кг составляет 3900 ккал, у березы - 3750 ккал, а у дуба - 3600 ккал.

Как и для любого твердотопливного котла в пиролизных котлах ATMOS рекомендуется использовать древесину влажностью 20%. Например, древесина влажностью 20% имеет тепловую ценность 4 кВт/час на 1 кг древесины. А древесина влажностью 60% - 1,5 кВт/час на 1 кг древесины.

Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS DC 70 S с аккумулирующей емкостью гарантия 3 года!

В значительной степени на работу котла влияет качество топлива. Если использовать влажное топливо, снижается КПД твердотопливного котла, существенно увеличивается расход дров, а это сокращает срок службы дымохода и котла. Это характерно для всех твердотопливных котлов. Объем загрузочной камеры 180 дм³. Благодаря пиролизу (процессу газогенерации) длительность горения одной закладки дров достигает 8-12 часов. Процесс пиролиза достаточно энергоемкий, поэтому для газогенераторных котлов ATMOS требуется топлива на 30-40% меньше на отопительный сезон по сравнению с котлами прямого горения.

Пиролиз (процесс газогенерации) - процесс термического разложения твердого топлива, происходящий без доступа кислорода.

Иными словами: происходит разложение древесины на углеродистый остаток и пиролизный газ. Пиролиз - это высокотемпературный процесс, при котором образуется максимальное количество газа, являющимся источником тепла в газогенераторных котлах, и минимальное образование отходов. Количество выбросов (СО), попадающих в атмосферу, составляет 700-1200. В то время как у твердотопливных котлов прямого горения этот показатель значительно выше - 12 000. Поэтому, когда топится газогенераторный котел, дым из трубы практически не виден. Благодаря минимальному образованию золы в виде пепельной пыли достаточно 1-2 раза в месяц почистить котел. Такой способ сжигания древесины является наиболее безопасным, экономичным, эффективным и экологически чистым. Поэтому газогенераторные твердотопливные котлы ATMOS называются энергоэффективными котлами длительного горения. Благодаря процессу газогенерации в котлах ATMOS наивысший КПД - 90%.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ГАЗОГЕНЕРАТОРНОГО КОТЛА ATMOS DC70S

Так как пиролиз (газогенерация) является высокотемпературным процессом, твердотопливные котлы ATMOS производят по запатентованной технологии и применяют высокотехнологичные материалы.

Теплообменник газогенераторного котла DC70S изготовлен из специальной котловой легированной стали толщиной 8 мм. Конструкция теплообменника проходит испытание давлением 10бар. Поэтому газогенераторные котлы ATMOS являются надежными и безопасными.
Котел представляет собой двухкамерную конструкцию. Верхняя камера - для загрузки дров, нижняя - камера дожига, где происходит сжигание пиролизного газа при температуре 1500С⁰. Для максимального поглощения тепла и защиты от прогорания нижняя камера выложена специальным формовым огнеупором (армированной керамикой). Между камерами находится керамическая форсунка (сопло) для газификации древесины, которая способствует полному сгоранию топлива. На керамической форсунке, благодаря ограниченной подаче воздуха, подожженные дрова не горят в полную силу, а только тлеют. Над раскаленными углями образуется высокотемпературный слой, который обеспечивает предварительное подсушивание топлива и одновременно подогревает поступающий в зону горения воздух.

Отличительная особенность газогенераторных котлов ATMOS DC70S - нагнетательный вентилятор. Газогенераторные котлы ATMOS могут работать и без вентилятора с понижением мощности до 70%.

Вытяжной вентилятор Верхняя загрузочная камера с форсункой Встроенный охлаждающий контур

Принципиальная разница между твердотопливными котлами прямого горения и газогенераторными заключается ещё и в том, что в процесс горения у пиролизных котлов вовлечено не все топливо, а лишь необходимое количество. Поэтому у котлов на твёрдом топливе ATMOS не происходит колебания мощности, а заданный режим стабилен во время всего процесса сгорания топлива, сколько бы его не осталось в топке. Все котлы оснащены охлаждающим контуром от перегрева для безопасной работы котла.

ПАНЕЛЬ УПРАВЛЕНИЯ КОТЛА

Электромеханическая регулировка в стандартном исполнении котла - грамотное решение для управления работой котла и вентилятора простым и надежным способом. Вентилятор автоматически включается / выключается при изменении температуры теплоносителя в системе отопления.

Состав панели:

Главный выключатель - выключает котел в случае необходимости
Предохранительный термостат - защитный термостат от перегрева котла
Термометр - указывает температуру воды на выходе из котла
Регулировочный термостат (котловой) - управляет работой вентилятора по температуре воды на выходе из котла
Термостат топочных газов - отключает вентилятор котла по температуре топочных газов и после догорания топлива.

Каждый котел ATMOS можно оснастить электронным блоком управления ATMOS ACD 01, который поддерживает необходимую температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры, и времени суток. Управляет котлом через интернет или мобильную связь.

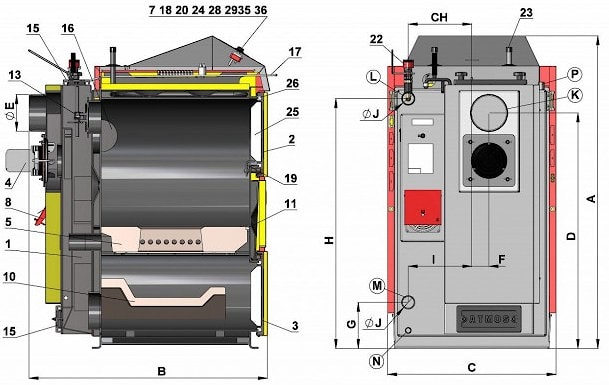

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

1.	Корпус котла	17.	Тяга растопочной заслонки
2.	Дверцы загрузочной камеры	18.	Термометр
3.	Дверца нижней камеры	19.	Заслонка топки
4.	Нагнетательный вентилятор	20.	Выключатель с контрольной лампочкой
5.	Керамическая форсунка (сопло)	22.	Регулятор тяги «Honeywell FR 124»
6.	Панель управления	23.	Охлаждающий контур от перегрева
7.	Предохранительный термостат	24.	Регулировочный термостат вентилятора
8.	Воздушная заслонка	25.	Наполнитель дверок – материал Сибрал
10.	Формовой огнеупор нижней камеры	26.	Уплотнение дверок – шнур 18х18
11.	Технический шнур керамической форсунки	28.	Термостат для насоса
13.	Растопочный клапан	29.	Конденсатор вентилятора
15.	Крышка для очистки	35.	Термостат топочных газов
16.	Заслонка	36.	Предохранительный термостат
Высота (А) 1380мм,ширина (С) 670мм, глубина (В) 1140м, диаметр дымохода (Е) 180мм.

МОНТАЖ И ПОДКЛЮЧЕНИЕ

Монтаж котла с термостатическим вентилем Монтаж котла с аккумулирующим баком и Ладдоматом

Данные схемы являются примером грамотного монтажа для эффективного и экономичного отопления. Газогенераторный котел ATMOS с аккумулирующим баком и Ладдоматом обеспечивает 20-30% экономии топлива, долгий срок службы котла и дымовой трубы, более комфортное обслуживание.

Производителем разработано больше схем монтажа газогенераторных котлов с применением различного оборудования для комфорта и энергоэффективности. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналог Ладдомата насосный узел THERMOMAT. Монтаж котла с аккумулирующим баком снижает потребление топлива на 20-30%, а длительность между растопками котла может достигать от 1 до 3 дней. Монтаж котлов возможен без аккумулирующих баков, особенно комбинированных котлов с горелкой для топливных масел.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:Каталог газогенераторных котлов

Руководство по эксплуатации

ОБЗОР пиролизных котлов ATMOS для дров серии DC-S.

ГАЗОГЕНЕРАТОРНЫЕ КОТЛЫ ATMOS - ВЫСОКИЙ КОМФОРТ ОТОПЛЕНИЯ ПО ДОСТУПНОЙ ЦЕНЕ!

Газогенераторный котел ATMOS DC70S для тех, кто ценит практичность и рациональность. Начните экономить прямо сейчас!

При покупке газогенераторного котла ATMOS Вы получаете сертификат надежности, экономичности и эффективности, пломбу безопасности. Одним словом, Вы приобретаете Smart (умный) котел ATMOS! Приглашаем в наш магазин, чтобы получить профессиональную консультацию и купить газогенераторный котел ATMOS DC70S.

Торговый дом "АТМОС" - официальный дилер чешского производителя ATMOS. Мы предлагаем выгодные условия покупки и рассрочки, монтажа котлов и систем отопления и сервисного обслуживания котлов ATMOS.

Позвоните нам +375 29 374 13 45 или оставьте запрос, чтобы купить пиролизный котел ATMOS DC70S со скидкой и получить дополнительные бонусы.
