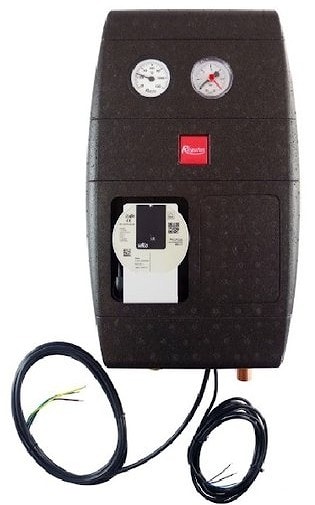

Насосная группа REGULUS CSE SOL WP

для солнечных коллекторов

17155 / 17325

Подключение 3/4 " / 1". Однотрубная насосная группа с насосом Wilo PARA ST 25/7 iPWM2, с механическим расходомером для контроллеров с PWM-управлением. Кабель питания к розетке 230 В.

В насосную группу входит:

• насос WILO Para St 25/7-50 / iPWM2
• обратный и предохранительный клапаны,
• два шаровых крана,
• индикатор расхода,
• манометр,
• термометр,
• монтажный комплект,
• тепловая изоляция.

Предусмотрена возможность управления насосом с помощью PWM-сигнала.
Считывание сигнала IPWM с насоса для измерения текущего расхода. Шаровые краны позволяют снимать регулятор с упорами и обеспечивают легкую замену уплотнительных колец с гайками без необходимости слива солнечной системы.

Кроме того, в насосную группу входят:

• выход для подключения расширительного бака,
• выпуск предохранительного клапана с удлинительной трубой под насосной группой для легкого подключения,
• краны для наполнения, слива и заполнения солнечной системы.

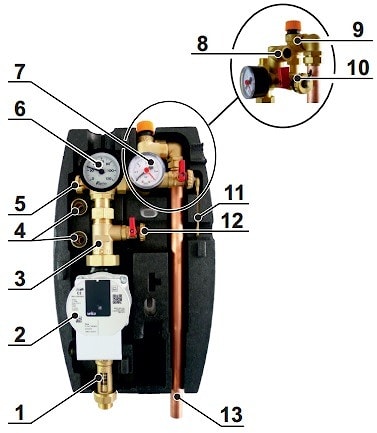

Компоненты насосной группы REGULUS CSE SOL WP

1. Индикатор расхода с шаровым краном 2. Циркуляционный насос 3. Обратный клапан 4. Насадка для шлангов для слива и заполнения системы 5. Шаровой кран с ответвлением для группы безопасности 6. Термометр (поверх изоляции) 7. Манометр 8. Выход для подключения расширительного бака 3/4"м 9. Предохранительный клапан 6 бар 10. Шаровой кран 11. Ключ управления шаровым краном с ответвлением 12. Сливной шаровой кран 13. Сливная труба для предохранительного клапана ø22 мм

Технические параметры насосной группы REGULUS CSE SOL WP

Макс. рабочая температура жидкости	110 °C
Макс. рабочее давление	6 бар
Мин. давление в системе	1,3 бар при остановленном насосе
Диапазон измерения расхода	Артикул 17155-соединение G 3/4" М, расходомер 2-12 л/мин Артикул 17325-соединение G 1" М, расходомер 8-28 л/мин
Переключение источника питания	беспотенциальный контакт
Максимум. коммутируемый ток	13 A / 230 В
Источник питания	230 В, 50 Гц
Температура окружающей среды	От 5 до 40 ° C
Максимум. относительная влажность	85% при 25 ° C
Изоляционный материал	EPP RG 60 г / л
Электрозащита	IP20
Габаритные размеры общий вес	470 x 265 x 120 mm 6,6 кг

---

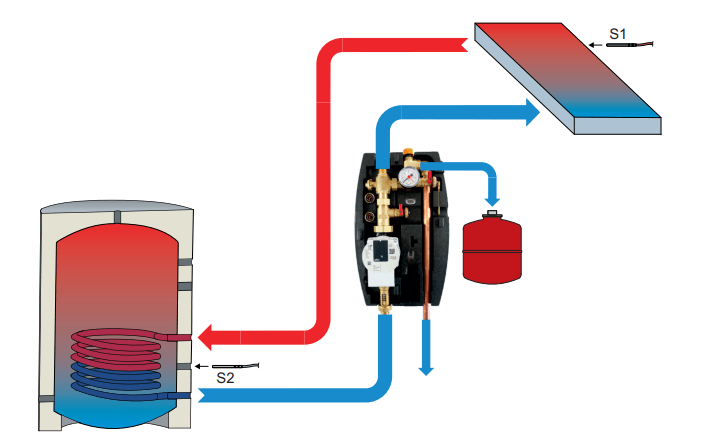

Схемы подключения
