Насосная группа REGULUS CSE SOL W SRS1 T

для солнечных коллекторов

17726 / 17902

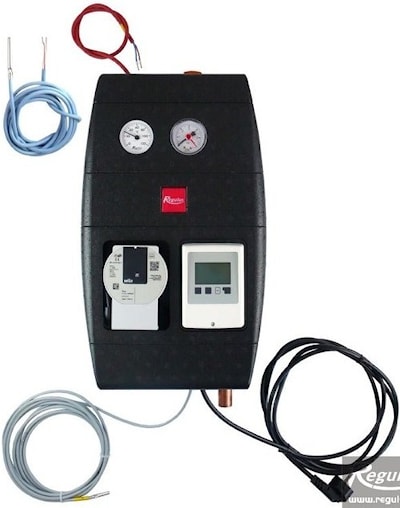

Насосная группа REGULUS CSE SOL W SRS1 T включает в себя все необходимые компоненты для нормальной
и экономичной эксплуатации солнечных коллекторов.
К насосной группе можно подключить электронагревательный элемент для нагрева мощность до 3 кВт или другой источник тепла: электрический или газовый котел. Переключение и выключение источника тепла управляется контроллером. Источник тепла должен быть подключен к беспотенциальному переключающему контакту контроллера.
Нагревательный элемент в комплект не входит.

Комплектация насосной группы REGULUS CSE SOL W SRS1 T:

• Циркуляционный насос WILO ST 25 / 7-50 / iPWM2.
• Кабель питания длиной 3 метра со штекером к розетке питания регулятора и насоса.
• Контроллер SRS1 T с подключенным датчиком бойлера (группа включает 1 датчик солнечного коллектора и 1 датчик бойлера).
• Обратный клапан.
• Предохранительный вентиль.
• Впускной и выпускной клапаны.
• Два шаровых крана.
• Манометр.
• Термометр.
• Сливная трубка предохранительного клапана.
• Теплоизоляция.

Технические характеристики насосной группы REGULUS CSE SOL W SRS1 T:

Макс. температура рабочей жидкости	110 °С
Макс. рабочее давление	6 бар
Мин. давление в системе	1,3 бар при остановке насоса
Диапазон измерения протока	2 - 20 л/мин
Переключение	Беспотенциальный контакт (макс. 3 кВт)
Напряжение	13 A / 230 V
Электрическая защита	IP20
Габаритные размеры	470 х 265 х 120 мм
Подключение:	G 3/4" M / G 1" M
Вес	7 кг

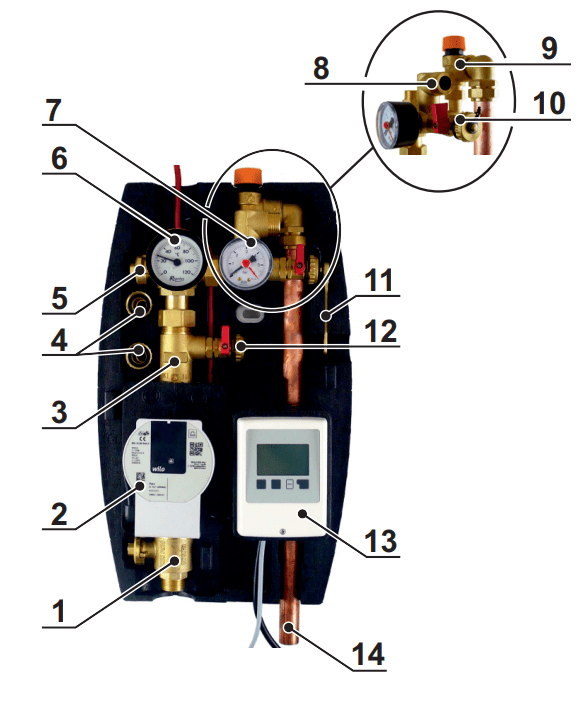

1. ШАРОВОЙ КРАН 2. ЦИРКУЛЯЦИОННЫЙ НАСОС 3. ОБРАТНЫЙ КЛАПАН 4. ВЫХОД ДЛЯ СЛИВА И ЗАПОЛНЕНИЯ СИСТЕМЫ 5. ШАРОВОЙ КРАН С ПОВОРОТОМ ДЛЯ ГРУППЫ БЕЗОПАСНОСТИ 6. ТЕРМОМЕТР (ПОВЕРХ ИЗОЛЯЦИИ) 7. МАНОМЕТР 8. ВЫХОД ДЛЯ ПОДКЛЮЧЕНИЯ РАСШИРИТЕЛЬНОГО БАКА 3/4" М 9. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 6 бар 10. ВОДЯНОЙ ШАРОВОЙ КРАН 11. КЛЮЧ УПРАВЛЕНИЯ ШАРОВЫМ КРАНОМ 12. СЛИВНОЙ ШАРОВОЙ КРАН 13. ЭЛЕКТРОННЫЙ КОНТРОЛЛЕР SRS1 T 14. ДРЕНАЖ Ø22 мм

Обратный клапан предотвращает самоохлаждение бака, когда отсутствует солнечная энергия. Он расположен
между шаровыми кранами и, следовательно, может быть очищен без необходимости слива солнечной жидкости. Если метка находится слева, то обратный клапан установлен в правильном положении.
При необходимости открыть клапан (например, для слива жидкости) поверните красную рукоятку управления обратным клапаном вправо. Таким образом, функция обратного клапана будет отключена.
Для правильной работы насосной группы при нормальном использовании важно, чтобы

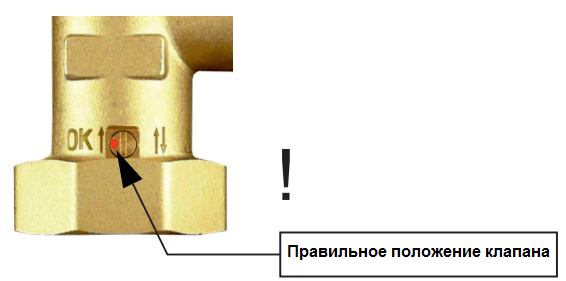

всегда ли регулятор обратного клапана находился в правильном положении, то есть на отметке слева (см. рисунок).

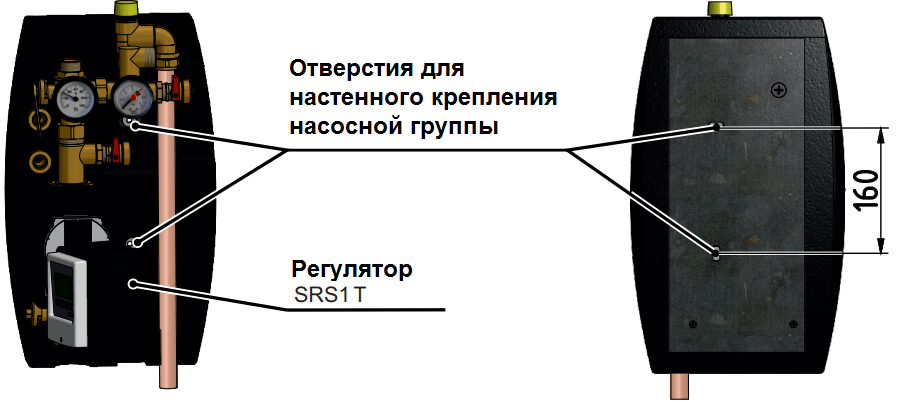

Группа насосов для солнечных коллекторов предназначена для монтажа на стене. На задней части утеплителя предусмотрены монтажные отверстия. Нижнее отверстие доступно только в том случае, если электронное устройство снято с задней части изоляции регулятор.

Схемы подключения насосной группы REGULUS CSE SOL W SRS

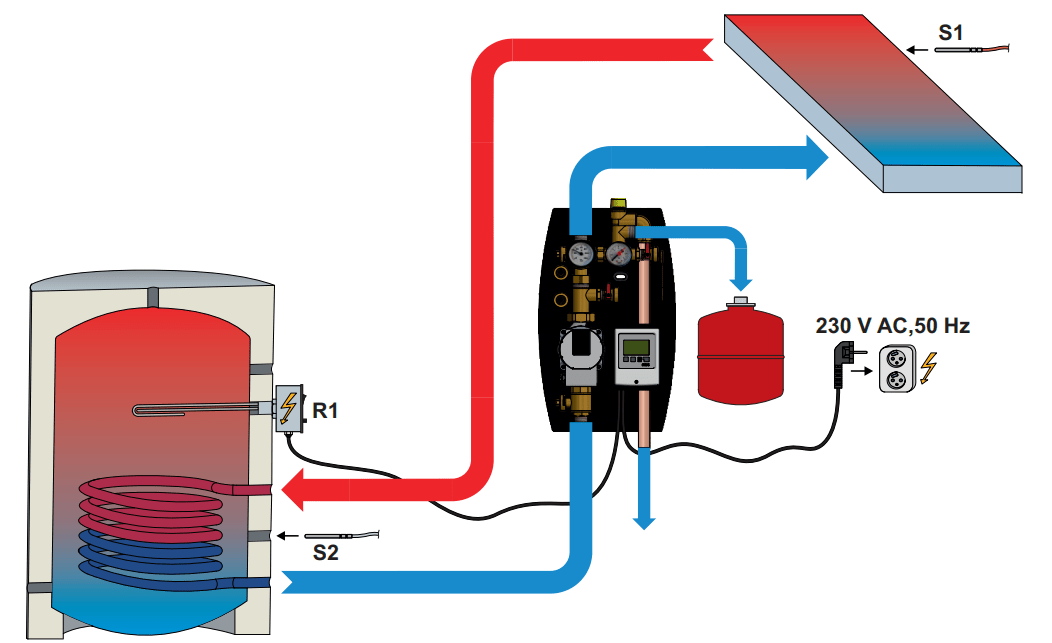

1. Схема подключения с электрическим нагревательным элементом

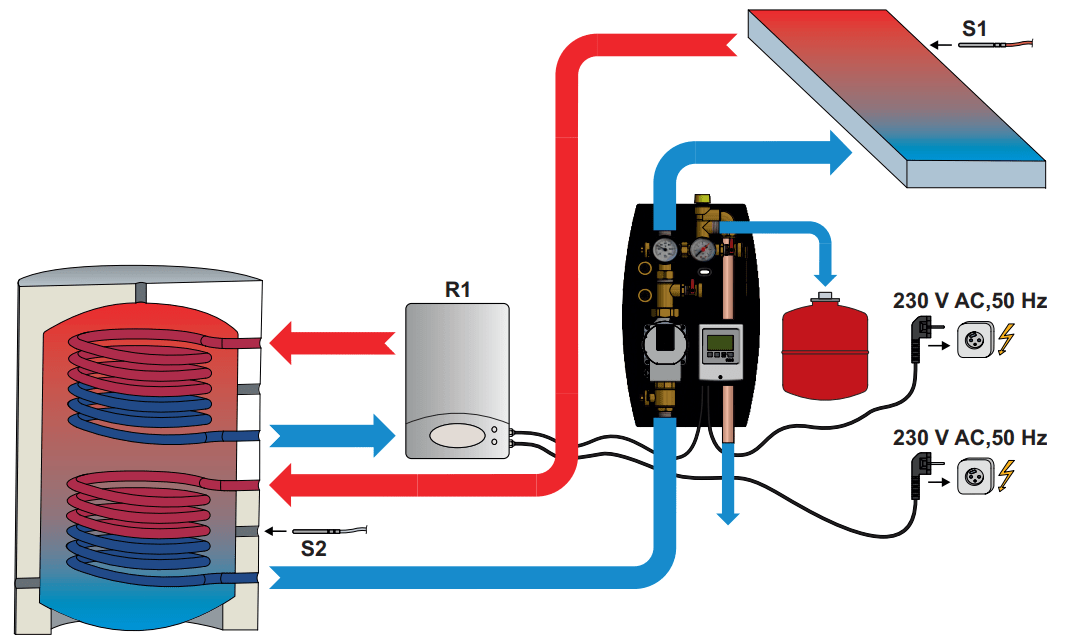

2. Схема подключения насосной группы с отопительным котлом
