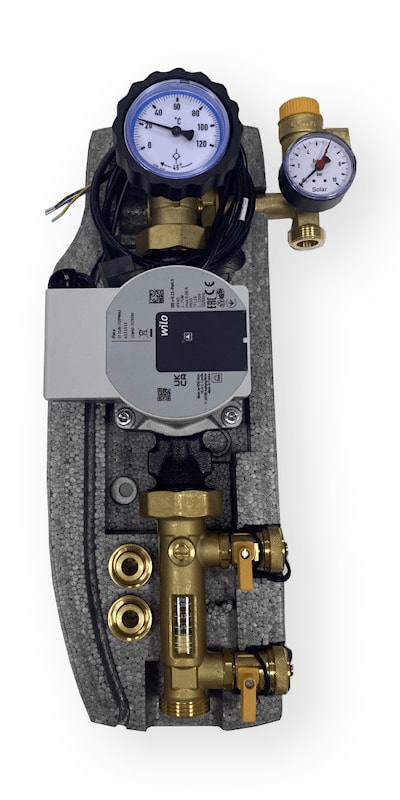

Насосная группа REGULUS S1 STDC E

для солнечных коллекторов

17350 / 17349

Однотрубная со встроенным контроллером SRS1 T для 1 гелиоустановки (3 датчика, насос Wilo PARA ST 25/7 iPWM2, возможность подключения электрического ТЭНа 3 кВт, с переключением и управлением HDO). Электронное измерение расхода 2-20 л/мин.

Насосная группа REGULUS S1 STDC E включает в себя все необходимые компоненты для нормальной и экономичной работы, включая всю проводку. Необходимо только подключить датчик температуры коллектора и кабель для питания нагревателя через контактор HDO.
К насосной группе можно подключить электронагревательный элемент мощностью до 3 кВт. Для его подключения насосная группа снабжена специальным разъемом. Подключение нагревательного элемента осуществляется по отдельному кабелю, который является частью насосной группы. Этот кабель подключен к входу питания коммутируемого HDO. Контактор HDO, который блокирует этот вход во время действия высокого тарифа, должен быть рассчитан таким образом, чтобы он безопасно превышал мощность установленного нагревательного элемента.
Нагревательный элемент и контактор HDO в комплект не входят.

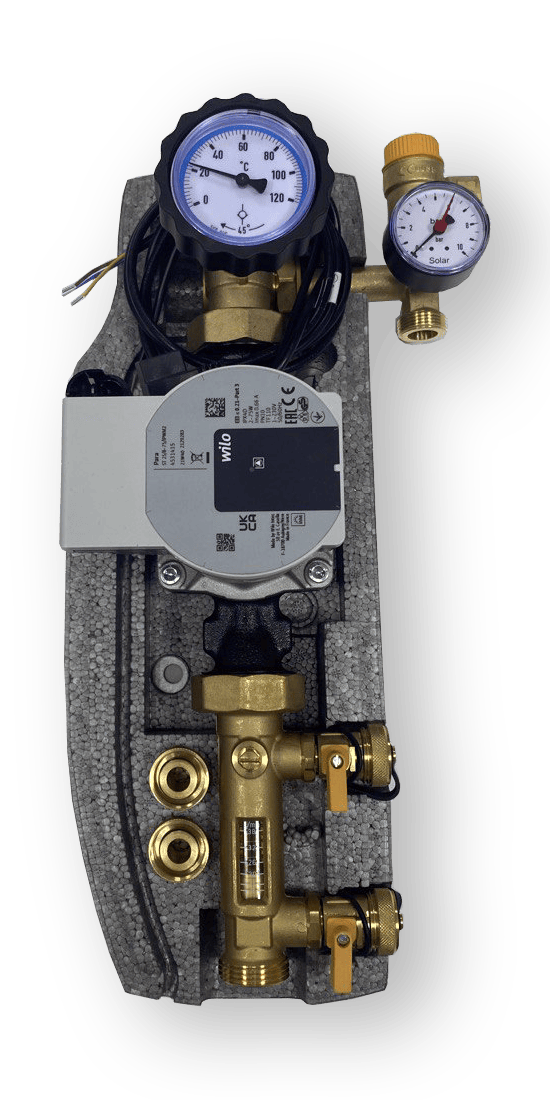

Комплектация насосной группы REGULUS S1 STDC E

Насосная группа состоит из насоса Para St 25/7-50 /iPWM2, регулятора SRS1 T, контрольного и предохранительного клапанов, двух шаровых кранов, манометра, термометра, проводки, изоляции и монтажного комплекта.
Кроме того, в группу насосов входят:
● выход для подключения расширительного бака
● выпуск предохранительного клапана с удлинительной трубой под насосной группой для более легкого подключения
● краны для заполнения, слива и пополнения солнечной системы
● специальная розетка для подключения нагревательного элемента мощностью макс. 3 кВт / 230 В
● два датчика температуры, подключенных к прибору (кабель длиной 4 м)
● датчик солнечного тепла (кабель длиной 2 м, силиконовая изоляция)
● кабель ввода питания HDO с коммутацией (длина 3 м, сечение 3 x 1,5 мм², черный)
● Кабель питания 230 В с вилкой в розетку (кабель длиной 3 м с изоляцией из ПВХ)

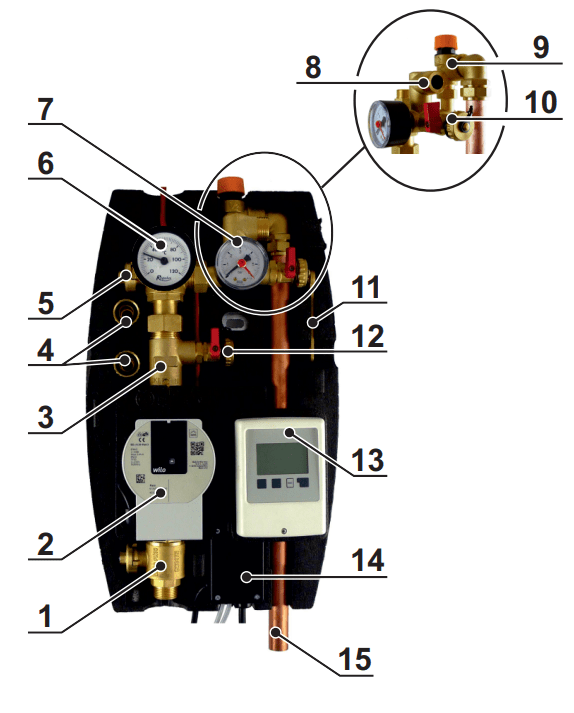

1. Шаровой кран 2. Циркуляционный насос 3. Обратный клапан 4. Выход для слива и заполнения системы 5. Шаровой кран с поворотом для группы безопасности 6. Термометр 7. Манометр 8. Выход для подключения расширительного бака 3/4"М 9. Предохранительный клапан 6 бар 10. Водяной шаровой кран 11. Ключ управления шаровым краном 12. Сливной шаровой кран 13. Электронный контроллер SRS1 T 14. Изоляция с разъемом для подключения нагревательного элемента 15. Сливная труба для предохранительного клапана ø22 мм

---

Обратный клапан предотвращает самоохлаждение бака, когда отсутствует солнечная энергия. Он расположен
между шаровыми кранами и, следовательно, может быть очищен без необходимости слива солнечной жидкости. Если метка находится слева, то обратный клапан установлен в правильном положении.
При необходимости открыть клапан (например, для слива жидкости) поверните красную рукоятку управления обратным клапаном вправо. Таким образом, функция обратного клапана будет отключена.
Для правильной работы насосной группы при нормальном использовании важно, чтобы
всегда ли регулятор обратного клапана находился в правильном положении, то есть на отметке слева (см. рисунок).

Группа насосов для солнечных коллекторов предназначена для монтажа на стене. На задней части утеплителя предусмотрены монтажные отверстия. Нижнее отверстие доступно только в том случае, если электронное устройство снято с задней части изоляции регулятор.

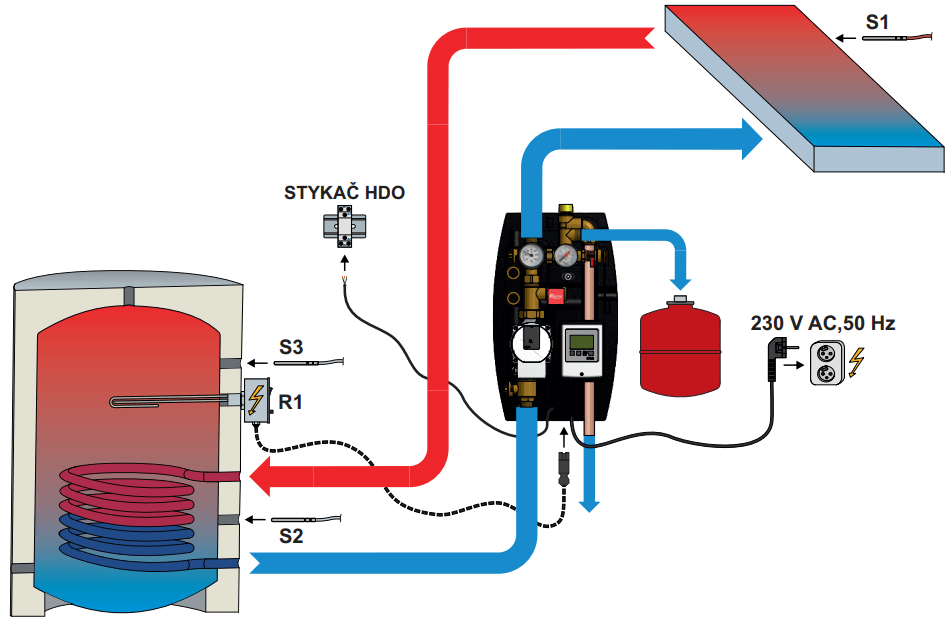

Схемы подключения насосной группы REGULUS S1 STDC E

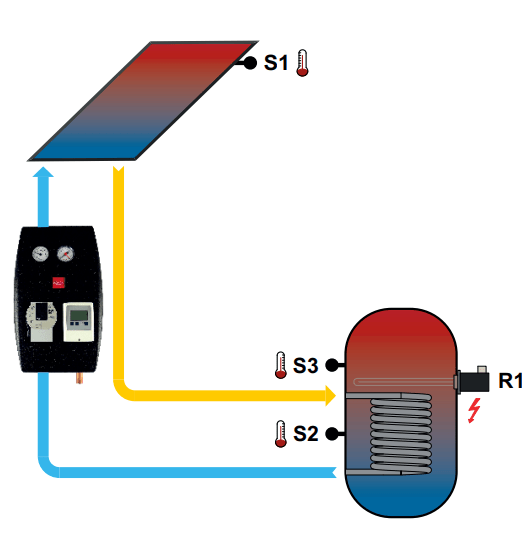

Рекомендуемая схема подключения
