Насосная группа REGULUS CSE SOL W SRS1 TK

17899/17898

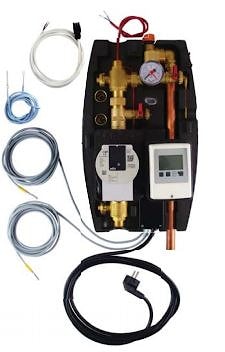

Однотрубная насосная группа со встроенным контроллером SRS1 T для 1 солнечного коллектора и тремя датчиками в комплекте, с насосом Wilo PARA ST 25/7 iPWM2, с розеткой для включения дополнительного источника питания с беспотенциальным контактом. Электронное измерение расхода 2-20 л / мин. Кабель питания к розетке 230 В и кабель переключения котла.

В состав группы входят насос Para ST 25 / 7-50 / iPWM2, контроллер SRS1 T, обратный и предохранительный клапан, два шаровых крана манометра, термометр, электромонтажные, изоляционные и монтажные комплекты.

В состав насосной группы входят:
● выход для подключения расширительного бака
● выход из предохранительного клапана, включая удлинительную трубку, выведенную под
насосная группа для более легкого подключения
● краны для наполнения, слива и наполнения солнечной системы
● два температурных датчика, подключенных к прибору (кабель длиной 4 м)
● датчик солнечной температуры (кабель 2 м, силиконовая изоляция)
● Кабель питания 230 В с вилкой в ​​розетку (кабель 3 м, изоляция ПВХ)

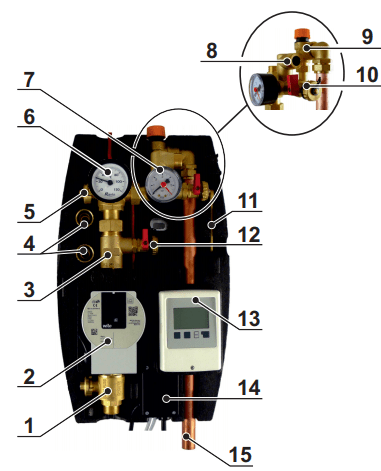

Компоненты насосной группы

1. ШАРОВОЙ КРАН
2. СОЛНЕЧНЫЙ ЦИРКУЛЯЦИОННЫЙ НАСОС WILO PARA ST 25 / 7-50 / iPWM2
3. ОБРАТНЫЙ ДРОССЕЛЬНЫЙ КЛАПАН
4. СЛИВНОЙ ШЛАНГ ДЛЯ СЛИВНЫХ ШЛАНГОВ И ЗАПОЛНЕНИЕ СИСТЕМЫ
5. КЛАПАН ШАРОВОЙ С ОТВОДОМ ДЛЯ ГРУППЫ БЕЗОПАСНОСТИ
6. ТЕРМОМЕТР (НА ВЕРХНЕЙ ИЗОЛЯЦИИ)
7. МАНОМЕТР
8. ВЫХОД ДЛЯ ПОДКЛЮЧЕНИЯ РАСШИРЕНИЯ КОНТЕЙНЕРЫ 3/4 "М
9. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 6 бар
10. ЗАПОЛНЕНИЕ ШАРОВОГО КЛАПАНА
11. КЛЮЧ ДЛЯ УПРАВЛЕНИЯ ШАРОВЫМИ КЛАПАНАМИ
12. СЛИВНОЙ ШАРОВОЙ КЛАПАН
13. ЭЛЕКТРОННЫЙ КОНТРОЛЛЕР SRS1 T
14. ЭЛЕКТРОМОНТАЖНАЯ КОРОБКА С РОЗЕТКОЙ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРЕВАТЕЛЯ
15. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН СЛИВНАЯ ТРУБКА Ø22 мм

---

Технические параметры насосной группы CSE SOL W SRS1 T-K

Макс. рабочая температура жидкости	110 °C
Макс. рабочее давление	6 бар
Мин. давление в системе	1,3 бар при остановленном насосе
Диапазон измерения расхода	2-20 л / мин
Переключение источника питания	беспотенциальный контакт
Максимум. коммутируемый ток	13 A / 230 В
Источник питания	230 В, 50 Гц
Температура окружающей среды	От 0 до 40 ° C
Максимум. относительная влажность	85% при 25 ° C
Изоляционный материал	EPP RG 60 г / л
Электрозащита	Потеря давления насосной группы
Габаритные размеры общий вес	470 х 265 х 120 мм 6,8 кг

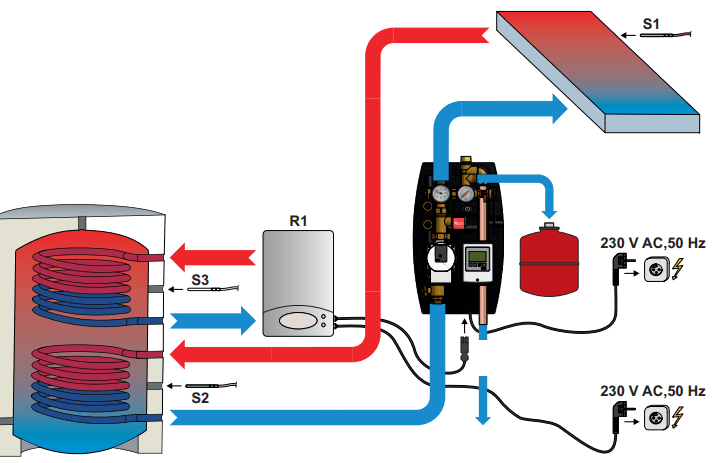

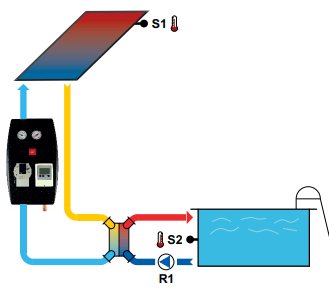

Схемы подключения
