Комбинированный пиролизный котел ATMOS C18SP для всех видов топлива

Мощность 20 кВт. Отапливаемая площадь до 200 м². Вид топлива – торфобрикет, древесина, пеллеты, газ, топливное масло. КПД 93%.



Твердотопливный пиролизный котел чешского производителя ATMOS серии C 18 SP – многотопливный котел для для всех видов топлива. При необходимости в котел можно установить пеллетную или газовую горелку или горелку для топливных масел. Поэтому комбинированный котел ATMOS C 18 SP и называется многотопливным. Причем, на любом виде топлива КПД котла не менее 90%.

Основное отличие газогенераторного (пиролизного) комбинированного котла ATMOS C 18 SP от конкурентов – автоматическое включение горелки после догорания твердого топлива. Котел может работать полностью в автоматическом режиме и управлять системой отопления без дополнительного контроля.

Котел отопления для твердого топлива ATMOS C 18 SP – это собственная запатентованная разработка завода-производителя. Для изготовления котлов используются качественные европейские материалы и комплектующие. Теплообменник производится из специальной котловой легированной стали толщиной 6 мм. Конструкция теплообменника проходит испытание давлением 10 бар. Поэтому твердотопливные котлы ATMOS являются самыми надежными и безопасными.

Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS C 18 SP с аккумулирующей емкостью гарантия 3 года!







Преимущества пиролизных комбинированных котлов «ATMOS» С 18 SP

  • комбинация отдельных видов топлива – автоматическое чередование топлива без дополнительных изменений на котле – торфобрикет (уголь) + древесина + пеллеты; торфобрикет (уголь) + древесина + природный газ; торфобрикет (уголь) + древесина + топливное масло (CxxSP(X)(L));
  • пиролизные котлы ATMOS серии C--SP оснащены функцией автоматического запуска горелки после догорания твердого топлива;
  • высокий КПД при использовании отдельного топлива – практически такой же, как у специальных котлов для легких топливных масел, природного газа или пеллет (около 92,3 % при номинальной мощности);
  • более дешевое решение – расходы на приобретение и монтаж котлов на разных видах топлива, установку двух дымоходов, монтаж и обслуживание значительно выше. Стоимость котла C 18 SP незначительно выше, но в монтаже и эксплуатации экономически более выгоден;
  • для установки комбинированного твердотопливного котла ATMOS C 18 SP требуется меньше пространства в топочной, чем для установки нескольких котлов;
  • газогенераторный/пиролизный котел ATMOS C 18 SP экономичнее относительно котлов прямого горения на 30-40%. Существенная экономия расхода твердого топлива достигается при установке котла с аккумулирующей емкостью.
  • для решения вопроса приготовления горячей воды к котлам можно подключить бойлер косвенного нагрева или комбинированный. В зависимости от объема бойлера время нагрева воды от 10 С0 до 60 С0 составляет 20-40 минут.
  • экологическая эксплуатация – котлы данной серии, согласно CSN EN 303-5, относятся к 5-му классу и соответствуют белорусским требованиям ЭКОНИП.
  • в качестве дополнительной опции возможно установить пневматическую очистку для автоматического удаления шлака при использовании серых пеллет с повышенным содержанием зольности.



КОНСТРУКЦИЯ КОТЛА

Котел отопления для твердого топлива ATMOS C 18 SP состоит из трех, установленных друг над другом, камер. Верхние две камеры – конструкция классического газогенераторного котла для угля и дров. Нижняя камера предназначена для установки горелки – пеллетной, газовой или для топливных масел. Температура горения пеллет, газа и топливных масел различна, поэтому для оптимального сжигания топлива и защиты котла от прогорания нижняя камера выложена специальной армированной керамикой. Камеры изолированы друг от друга водяной рубашкой, поэтому они не оказывают значительного влияния друг на друга и при отоплении различными видами топлива котел достигает высокого КПД. Для универсальных комбинированных твердотопливных котлов ATMOS C18SP достаточно установить один дымоход.



Условные обозначения чертежа котла
1Корпус котла23Охлаждающий контур
2Дверцы верхней загрузочной камеры24Регулирующий термостат
3Дверцы камеры зольника25Теплоизоляция дверцы – Sibral
4Вытяжной вентилятор26Уплотнительный шнур дверцы
5Керамический огнеупор27Керамика дверцы
6Панель управления28Горелка для пеллет
7Предохранительный термостат29Теплоизоляция нижней дверцы – Sibral
8Регулирующая заслонка30Заслонка
9Сегмент чугунного поворотного колосника31Огнеупорная керамика нижней камеры
10Керамический огнеупор в нижней камеры32Задняя стенка огнеупорной керамики
11Решетчатая трубка поворотного колосника33Термостат для насоса
12Дверца в нижней камере для горелки34Предохранитель
13Растопочный клапан35Термостат топочных газов
14Армированная керамика нижней камеры36Выключатель переключающий
15Лючок для очистки котла37Концевой выключатель
16Рычаг поворотного чугунного колосника38Конденсатор для вытяжного вентилятора
17Тяга растопочного клапана39Сибральная прокладка для горелки
18Термометр40Измерение для анализатора дымовых газов
19Затвор дверцы котла41Регулирование вторичного воздуха
20Переключатель с индикатором43Уплотнительный шнур
22Регулятор тяги – Honeywell FR 124Высота 1665 мм, ширина 643 мм, глубина 757мм


 Воздушный клапан  Регулятор тяги Honeywell FR 124  Контур против перегрева


РЕГУЛИРОВАНИЕ И УПРАВЛЕНИЕ



Стандартная панель управления с электромеханической регулировкой.
  • Главный выключатель - выключает котел в случае необходимости
  • Переключающий выключатель при использовании горелки
  • Предохранительный термостат - защитный термостат от перегрева котла
  • Термометр - указывает температуру воды на выходе из котла
  • Регулировочный термостат (котловой) - управляет работой вытяжного вентилятора по температуре воды на выходе из котла
  • Термостат топочных газов - отключает вентилятор котла после догорания топлива
  • Термостат включения насоса - включает котловой насос на заданную температуру.
Электромеханическая регулировка - грамотное решение для управления работой котла (вентилятора) простым и надежным способом.



Каждый газогенераторный котел ATMOS можно оснастить электронным погодозависимым блоком управления ATMOS ACD 01, который поддерживает необходимую температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры, а также времени суток. Управляет параметрами котла через интернет или мобильную связь.

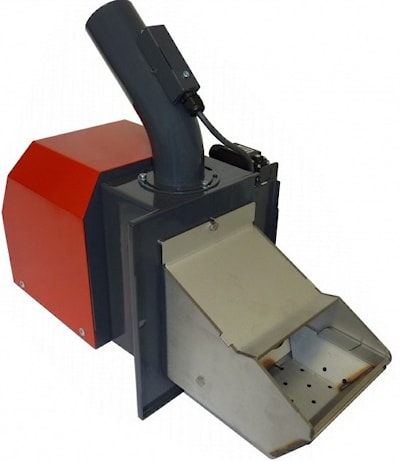

ПЕЛЛЕТНАЯ ГОРЕЛКА ATMOS A25

Для комбинированного газогенераторного/пиролизного котла ATMOS C18SP рекомендуется подключать пеллетную горелку ATMOS A25 - это запатентованная автоматическая пеллетная горелка нового поколения с модуляцией мощности.

Пеллетные горелки ATMOS А25 изготовлены из нержавеющей стали 6мм.
Преимуществом данных горелок является автоматический розжиг топлива при помощи двух спиралей накаливания, которые разжигают пеллеты в любой момент, когда этого требуется. Пеллетные горелки ATMOS A25 работают с максимальным КПД до 95% и минимальным потреблением пеллет, в отличие от целого ряда конкурентных продуктов.

Еще одна особенность пеллетных горелок ATMOS А25 – функция самоочистки посредством выдувания пепла, встроенным в горелку вентилятором. Такой способ очистки пеллетной горелки наиболее эффективен, надежен и безопасен. Чаша горелки очищается полностью в отличие от горелок с выдвигающимися решетками или ножами для удаления золы. Срок службы вследствие этого намного дольше.
На дисплее горелки отображается текущее состояние и корректируются ее функции. Комплект, в состав которого входят горелка, транспортер подачи пеллет и бункер для топлива, работает полностью автоматически и управляется посредством электронного регулирования при помощи датчика пламени (фотокамеры). Период автономной работы котла зависит от объема бункера для пеллет. На выбор предлагается бункер на 220 л, 500 л и 1000 л.

Пеллетная горелка ATMOS выполняет порядка 65 функций:
  • самодиагностика с уведомлением об ошибках на дисплее горелке;
  • автоматический розжиг;
  • дозирование топлива;
  • функцию автоматической чистки чаши горелки;
  • функцию автоматического тестирования вентилятора горелки, транспортера, спиралей розжига, фотокамеры;
  • функцию автоматического гашения пламени;
  • функцию полного контроля за системой отопления и многое другое.
Управление горелкой
Модуль электронного регулирования управляет работой шнекового транспортера, двумя спиралями розжига и вентилятором горелки. Две спирали предусмотрены для переменного розжига. Это значительно увеличивает срок службы горелки. Защита электронного модуля горелки обеспечена предохранительным термостатом котла, датчиком оборотов вентилятора и фотокамерой для отслеживания пламени.

Питание горелки

230В (V)/50Гц (HZ)
  • Максимальная потребляемая мощность при включении одной спирали – 522 Вт.
  • Средняя потребляемая мощность при эксплуатации в номинальном потреблении тепловой мощности – 42 Вт.
  • Средняя потребляемая мощность при эксплуатации в минимальном потреблении тепловой мощности – 22 Вт.
  • Предусмотрена электрозащита горелки с котлом 6,3 А
  • Уровень акустического давления (шум) 54 дБ
  • Минимальное пониженное давление в камере сгорания котла 2 Па
  • Защита от случайного открытия камеры сгорания котла (дверец)



ВНИМАНИЕ!

Пеллетная горелка, газовая горелка или горелка для топливного масла являются дополнительной опцией, не входят в стоимость котла.


УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Котел DC18SP с бункером для пеллет на 500л Котел DC18P с компактным бункером и пневмоподачей

Благодаря гибкому соединению пеллетной горелки и шнекового транспортера, бункер для пеллет может быть расположен слева или справа от котла. Если размеры топочной не позволяют установить бункер необходимого объема, можно установить небольшой бункер с пневмоподачей. Вакуумная подача пеллет (пневмоподача) является дополнительной опцией пеллетных котлов ATMOS. При помощи пневмоподачи пеллеты можно подавать из хранилища или сезонного склада на расстоянии 15-20 метров от топочной.

РЕКОМЕНДОВАННАЯ СХЕМА ПОДКЛЮЧЕНИЯ С ЛАДДОМАТОМ И АККУМУЛИРУЮЩИМ БАКОМ.



Данная схема является примером грамотного монтажа для эффективного и экономичного отопления. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины. При необходимости возможен монтаж котла без аккумулирующих баков.






ПОЛЕЗНАЯ ИНФОРМАЦИЯ:

Паспорт пеллетной горелки ATMOS A25

Каталог комбинированных котлов ATMOS

ВИДЕООБЗОР ПИРОЛИЗНОГО КОМБИНИРОВАННОГО КОТЛА ATMOS серии DC_SP.

ФОТООБЗОР ПИРОЛИЗНОГО КОМБИНИРОВАННОГО КОТЛА ATMOS серии DC_SP.
