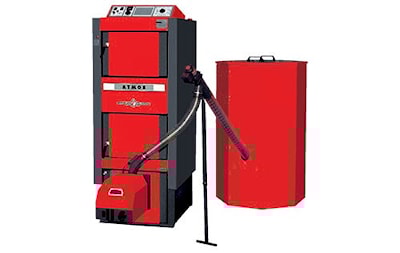

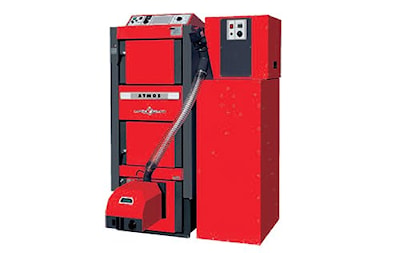

Благодаря гибкому соединению пеллетной горелки и шнекового транспортера, бункер для пеллет может быть расположен слева или справа от котла. Если размеры топочной не позволяют установить бункер необходимого объема, можно установить небольшой бункер с пневмоподачей. Вакуумная подача пеллет (пневмоподача) является дополнительной опцией пеллетных котлов ATMOS. При помощи пневмоподачи пеллеты можно подавать из хранилища или сезонного склада на расстоянии 15-20 метров от топочной.
РЕКОМЕНДОВАННАЯ СХЕМА ПОДКЛЮЧЕНИЯ С Laddomat И АККУМУЛИРУЮЩИМ БАКОМ.
Данная схема является примером грамотного монтажа для эффективного и экономичного отопления. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналог Ладдомата насосную группу THERMOMAT. При необходимости возможен монтаж котла без аккумулирующих баков.
Каталог комбинированных котлов ATMOS
ВИДЕООБЗОР ПИРОЛИЗНОГО КОМБИНИРОВАННОГО КОТЛА ATMOS серии DC_SP.
ФОТООБЗОР ПИРОЛИЗНОГО КОМБИНИРОВАННОГО КОТЛА ATMOS серии DC_SP.
ООО «Торговый дом «Атмос» - официальный дилер и сервисный центр по техническому и гарантийному обслуживанию торговых марок ATMOS, Attack, Drazice, Regulus.
Мы предлагаем купить комбинированный твердотопливный котел длительного горения ATMOS C 25 SP оптом или в розницу по приемлемой цене.
Скидки, рассрочка без процентов, комплектация объекта, проект системы отопления, обвязка и монтаж твердотопливного или газового котла, сервисное обслуживание -. выгодные условия от нашей организации.
![](img/misc/201903112252391.jpg?ver=161951407730&w=1100)
Твердотопливный газогенераторный (пиролизный) котел чешского производителя ATMOS серии C 25 SP – многотопливный котел для для всех видов топлива - торфобрикета (угля), древесины, пеллет. При желании в котел можно установить газовую горелку или горелку для топливных масел. Поэтому комбинированный котел ATMOS C25SP и называется многотопливным. Причем, на любом виде топлива КПД котла не менее 90%.
ВНИМАНИЕ!
Пеллетная горелка, газовая горелка или горелка для топливного масла являются дополнительной опцией, не входят в стоимость котла.Основное отличие газогенераторного комбинированного котла ATMOS C 25 SP от конкурентов – автоматическое включение горелки после догорания твердого топлива. Котел может работать полностью в автоматическом режиме и управлять системой отопления без дополнительного контроля.
Котел отопления для твердого топлива ATMOS C 25 SP – это инновационная разработка завода-производителя. Для изготовления котлов ATMOS используются качественные европейские материалы и комплектующие. Теплообменник производится из специальной котловой легированной стали толщиной 6 мм. Конструкция теплообменника проходит испытание давлением 10 бар. Поэтому твердотопливные котлы ATMOS являются самыми надежными и безопасными.
Универсальные твердотопливные котлы ATMOS серии С__SP – надежные и безопасные котлы длительного горения для комфортного и экономичного отопления частного дома или административных зданий.
Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS C 18 SP с аккумулирующей емкостью гарантия 3 года!
Преимущества универсальных многотопливных котлов отопления ATMOS
- комбинация отдельных видов топлива – автоматическое чередование топлива без дополнительных изменений на котле – торфобрикет (уголь) + древесина + пеллеты; торфобрикет (уголь) + древесина + природный газ; торфобрикет (уголь) + древесина + топливное масло (CxxSP(X)(L));
- котлы ATMOS серии C--SP оснащены функцией автоматического включения горелки (пеллетной, газовой или для топливных масел) после догорания твердого топлива;
- высокий КПД при использовании каждого вида топлива – практически такой же, как у специальных котлов для легких топливных масел, природного газа или пеллет (около 92,3 % при номинальной мощности);
- компактное и дешевое решение – расходы на приобретение и монтаж котлов для разных видов топлива, установку двух дымоходов, монтаж и обслуживание значительно выше. Стоимость твердотопливного котла C25SP незначительно выше, но в монтаже и эксплуатации экономически более выгоден;
- для монтажа твердотопливного котла длительного горения ATMOS C25SP требуется меньше пространства в топочной, чем для установки нескольких котлов;
- газогенераторный котел ATMOS C25SP экономичнее относительно котлов прямого горения на 30-40%. Дополнительная экономия расхода твердого топлива достигается при установке котла с аккумулирующей емкостью.
- для решения вопроса приготовления горячей воды к котлам можно подключить комбинированный бойлер или бойлер косвенного нагрева. В зависимости от объема бойлера время нагрева воды от 10С0 до 60 С0 составляет 20-40 минут.
- экологическая эксплуатация – котлы данной серии, согласно CSN EN 303-5, относятся к 5-му классу. Дым практически не виден из дымовой трубы.
- при использовании пеллет с повышенным содержанием зольности, примесями коры и грязью, производитель предлагает установить компрессорную очистку, которая обеспечит комфортное обслуживание горелки и бесперебойную работу котла и системы отопления.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОТЛА C25SP
Универсальный комбинированный котел для твердого топлива ATMOS C25SP - это 3-камерный котел. Верхние две камеры – конструкция классического газогенераторного котла для угля и древесины. Нижняя камера предназначена для установки горелки – пеллетной, газовой или для топливных масел. Температура горения пеллет, газа и топливных масел различна, поэтому для оптимального сжигания топлива и защиты котла от прогорания нижняя камера выложена специальной армированной керамикой. Камеры изолированы друг от друга водяной рубашкой, поэтому они не оказывают значительного влияния друг на друга и при отоплении различными видами топлива котел достигает высокого КПД. Для универсальных комбинированных котлов ATMOS C 25 SP достаточно установить один дымоход.![](img/misc/201711062132503.jpg?ver=161951407730&w=555)

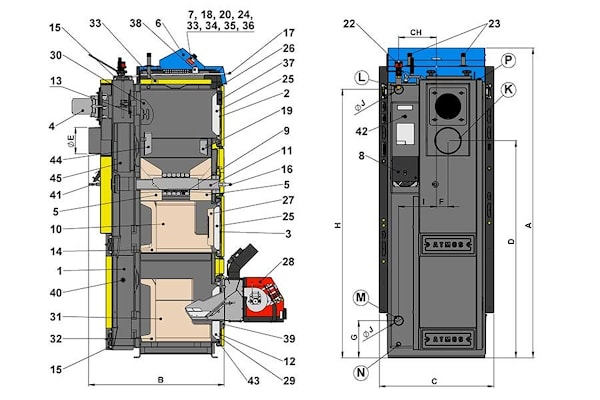

Условные обозначения чертежа котла
1 | Корпус котла | 23 | Охлаждающий контур |
2 | Дверцы верхней загрузочной камеры | 24 | Регулирующий термостат |
3 | Дверцы камеры зольника | 25 | Теплоизоляция дверцы – Sibral |
4 | Вытяжной вентилятор | 26 | Уплотнительный шнур дверцы |
5 | Керамический огнеупор | 27 | Керамика дверцы |
6 | Панель управления | 28 | Горелка для пеллет |
7 | Предохранительный термостат | 29 | Теплоизоляция нижней дверцы – Sibral |
8 | Регулирующая заслонка | 30 | Заслонка |
9 | Сегмент чугунного поворотного колосника | 31 | Огнеупорная керамика нижней камеры |
10 | Керамический огнеупор в нижней камеры | 32 | Задняя стенка огнеупорной керамики |
11 | Решетчатая трубка поворотного колосника | 33 | Термостат для насоса |
12 | Дверца в нижней камере для горелки | 34 | Предохранитель |
13 | Растопочный клапан | 35 | Термостат топочных газов |
14 | Армированная керамика нижней камеры | 36 | Выключатель переключающий |
15 | Лючок для очистки котла | 37 | Концевой выключатель |
16 | Рычаг поворотного чугунного колосника | 38 | Конденсатор для вытяжного вентилятора |
17 | Тяга растопочного клапана | 39 | Сибраловая прокладка для горелки |
18 | Термометр | 40 | Измерение для анализатора дымовых газов |
19 | Затвор дверцы котла | 41 | Регулирование вторичного воздуха |
20 | Переключатель с индикатором | 42 | Регулирование первичного воздуха |
22 | Регулятор тяги – Honeywell FR 124 | 43 | Уплотнительный шнур |
Высота (А) - 1735 мм, ширина (С) - 643 мм, глубина (В) - 757мм, диаметр дымового патрубка (Е) - 150/152мм |

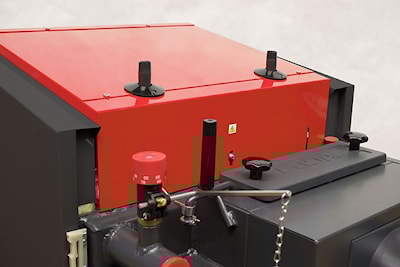

![Контур против перегрева](img/misc/201711062132504.jpg?ver=161951407730&w=352)

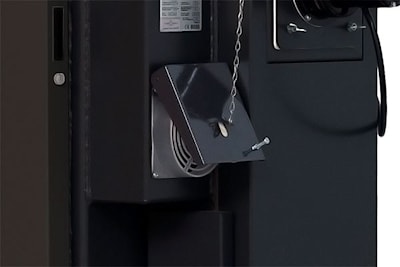

![Воздушная заслонка](img/misc/201711062132505.jpg?ver=161951407730&w=352)

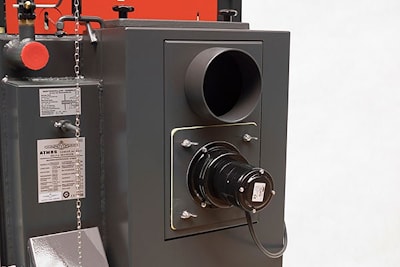

![Вытяжной вентилятор](img/misc/201711062132506.jpg?ver=161951407730&w=352)
РЕГУЛИРОВАНИЕ И УПРАВЛЕНИЕ
![](img/misc/201711062132507.jpg?ver=161951407730&w=810)

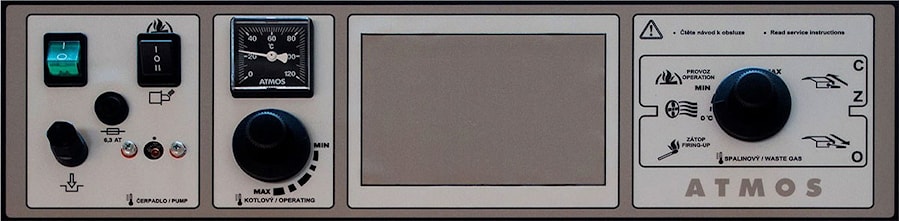

Стандартная панель управления с электромеханической регулировкой.
- Главный выключатель - выключает котел в случае необходимости
- Переключающий выключатель при использовании горелки
- Предохранительный термостат - защитный термостат от перегрева котла
- Термометр - указывает температуру воды на выходе из котла
- Регулировочный термостат (котловой) - управляет работой вытяжного вентилятора по температуре воды на выходе из котла
- Термостат топочных газов - отключает вентилятор котла после догорания топлива
- Термостат включения насоса - включает котловой насос на заданную температуру.
![](img/misc/201711062132508.jpg?ver=161951407730&w=233)
Каждый пиролизный котел ATMOS можно оснастить электронной погодозависимой автоматикой управления ATMOS ACD 01, которая поддерживает заданную температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры,а также времени суток. Управляет параметрами котла через интернет или мобильную связь.

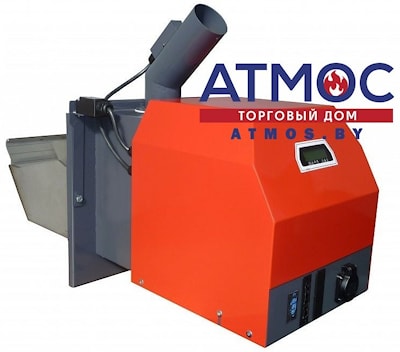

ПЕЛЛЕТНАЯ ГОРЕЛКА ATMOS A25
Для комбинированного газогенераторного котла отопления ATMOS C 25 SP рекомендуется подключать пеллетную горелку ATMOS A25 - это запатентованная автоматическая пеллетная горелка нового поколения с модуляцией мощности.![](img/misc/202104271201178.jpg?ver=161951407730&w=352)
![](img/misc/202104271201179.jpg?ver=161951407730&w=215)
Пеллетная горелка ATMOS А25 – это автоматические горелки из нержавеющей стали 6 мм.
Преимуществом данных горелок является автоматический розжиг топлива при помощи двух спиралей накаливания. Предусмотрено переменное включение спиралей. В случае выхода из строя одной из спиралей, котел без труда может работать на одной спирали. Такое решение обеспечивает бесперебойную работу котла на пеллетах. Пеллетные горелки ATMOS A25 работают с максимальным КПД до 95% и минимальным потреблением пеллет, в отличие от целого ряда конкурентных продуктов. Они отличаются длительным сроком службы и надежностью.
Еще одна особенность пеллетных горелок ATMOS А25 – функция самоочистки посредством выдувания пепла встроенным в горелку вентилятором. Такой способ очистки пеллетной горелки наиболее эффективен, надежен и безопасен. Чаша горелки очищается полностью в отличие от горелок с выдвигающимися решетками или ножами для удаления золы. Срок службы вследствие этого намного дольше.
На дисплее горелки отображается текущее состояние и корректируются ее функции. Комплект, в состав которого входят горелка, транспортер подачи пеллет и бункер для топлива, работает полностью автоматически и управляется посредством электронного регулирования при помощи датчика пламени (фотокамеры). Период автономной работы котла зависит от объема бункера для пеллет. На выбор предлагается бункер на 220 л, 500 л и 1000 л.
Пеллетная горелка ATMOS выполняет порядка 65 функций:
- самодиагностика с уведомлением об ошибках на дисплее горелке;
- автоматический розжиг;
- дозирование топлива;
- функцию автоматической чистки чаши горелки;
- функцию автоматического тестирования вентилятора горелки, транспортера, спиралей розжига, фотокамеры;
- функцию автоматического гашения пламени;
- функцию полного контроля за системой отопления и многое другое.
Модуль электронного регулирования управляет работой шнекового транспортера, двумя спиралями розжига и вентилятором горелки. Две спирали предусмотрены для переменного розжига. Это значительно увеличивает срок службы горелки. Защита электронного модуля горелки обеспечена предохранительным термостатом котла, датчиком оборотов вентилятора и фотокамерой для отслеживания пламени.
Питание горелки
230В (V)/50Гц (HZ)
- Максимальная потребляемая мощность при включении одной спирали – 522 Вт.
- Средняя потребляемая мощность при эксплуатации в номинальном потреблении тепловой мощности – 42 Вт.
- Средняя потребляемая мощность при эксплуатации в минимальном потреблении тепловой мощности – 22 Вт.
- Предусмотрена электрозащита горелки с котлом 6,3 А
- Уровень акустического давления (шум) 54 дБ
- Минимальное пониженное давление в камере сгорания котла 2 Па
- Защита от случайного открытия камеры сгорания котла (дверец).

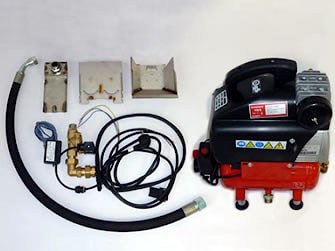

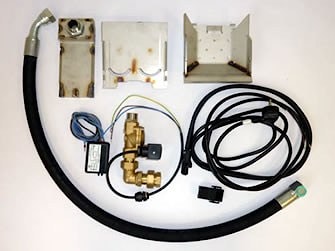

Пневматическая очистка пеллетной горелки.
Пневматическая (компрессорная) очистка при помощи воздуха давлением 600 - 800 кПа выдувает из чаши горелки шлак и золу, образовавшуюся при использовании некачественных биотопливных пеллет.![]() | ![]() |
УСТАНОВКА И ПОДКЛЮЧЕНИЕ

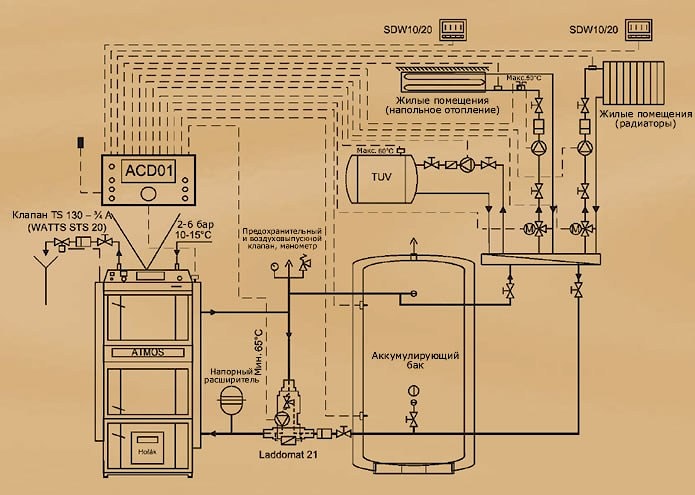

РЕКОМЕНДОВАННАЯ СХЕМА ПОДКЛЮЧЕНИЯ С Laddomat И АККУМУЛИРУЮЩИМ БАКОМ.
![](img/misc/2017110616370812.jpg?ver=161951407730&w=695)
Данная схема является примером грамотного монтажа для эффективного и экономичного отопления. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналог Ладдомата насосную группу THERMOMAT. При необходимости возможен монтаж котла без аккумулирующих баков.
![](img/misc/202104211239002.jpg?ver=161951407730&w=352)
![](img/misc/202104211239003.png?ver=161951407730&w=352)
![](img/misc/202104211239004.jpg?ver=161951407730&w=352)
