UFK-0 насосно-смесительный модуль Mix-Unit HANSA
1 смесительный (термоголовка), 1 прямой, без гидрострелки

наименованиеналичиецена
Насосно-смесительная группа HANSA UFK-0 Насосно-смесительная группа HANSA UFK-0 заказ
изучение спроса

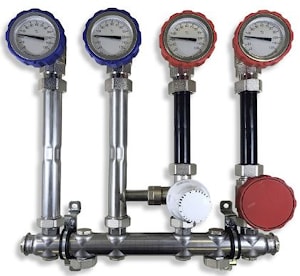

UFK-0 насосно-смесительный модуль Mix-Unit HANSA   Компактная насосная группа Mix-Unit UFK-0 из нержавеющей стали используется для монтажа с газовым, электрическим или твердотопливным котлом мощностью до 50 кВт при ΔT= 20K.

На коллекторе установлены две насосные группы:
  • UK - прямая насосная группа
  • FW - смесительная группа с функцией поддержания постоянной температуры с выносным датчиком.
Насосно - смесительный модуль UFK-0 без гидрострелки поставляется без изоляции с комплектом крепления в собранном виде.

По желанию заказчика насосный модуль может быть доукомплектован циркуляционным насосом GRUNDFOS или WILO. Монтажная длина насоса L = 130 мм х 1’’.

Технические характеристики:

  • Межосевое расстояние: 100 мм;
  • Длина: 370 мм/Ширина: 420 мм/Вес: 5.2 кг;
  • Максимальное рабочее давление: 6 бар;
  • Максимальная рабочая температура: 100° С;
  • Распределительный коллектор Ø 35х1,5 мм из нержавеющей стали AISI 304;
  • Максимальный расход теплоносителя через коллектор при скорости 1 м/с= 2,14м3/ч;
  • Максимальный расход теплоносителя через прямой контур 1,5 м3/ч при ΔT= 20K до 35 кВт Kvs=11 м3/ч;
  • Максимальный расход теплоносителя через смесительный контур 0,86 м3/ч при ΔT= 10K до 10 кВт (Kvs=1,84 м3/ч);
  • Для автоматического управления температурой смесительного контура
    необходимо установить сервопривод;
  • Насосная группа поставляется с пластиковыми вставками без насоса.
  • Монтажная длина насоса L =130 мм х 1’’.





Насосный модуль предусматривает возможность подключения дополнительного прямого или смесительного контура.

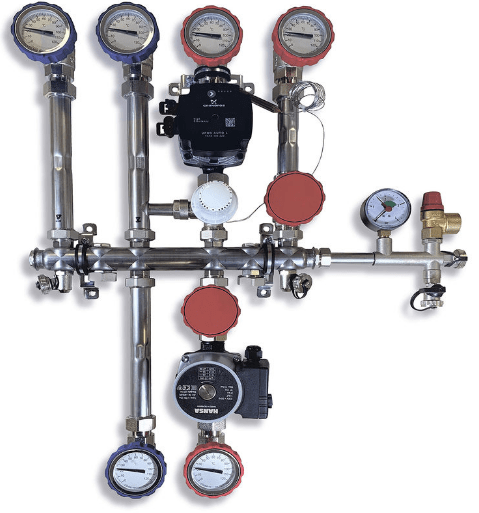

На изображении представлено индивидуальное решение на 1 смесительный и 2 прямых контура на основе компактного модуля MIX-Unit (насосы не входят в стандартную комплектацию группы).







Примеры монтажа:

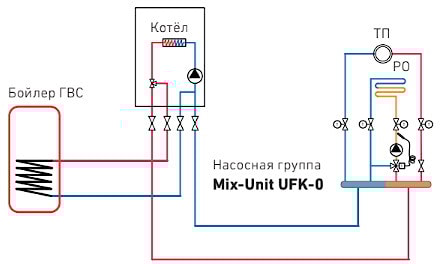

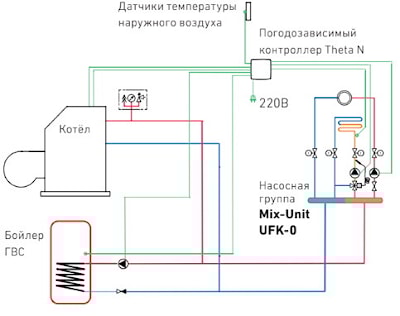

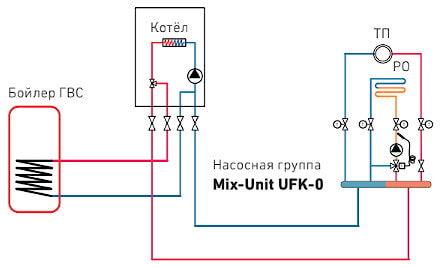

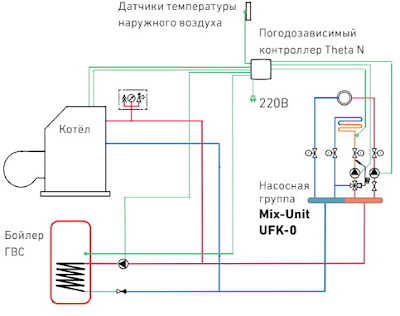

Схема №1.Схема №2.


* Цена указана для насосно-смесительной группы HANSA UFK-0 без функции гидрострелки, без насоса.
Цены указаны без НДС.

Технический паспорт Mix-Unit UFK-0

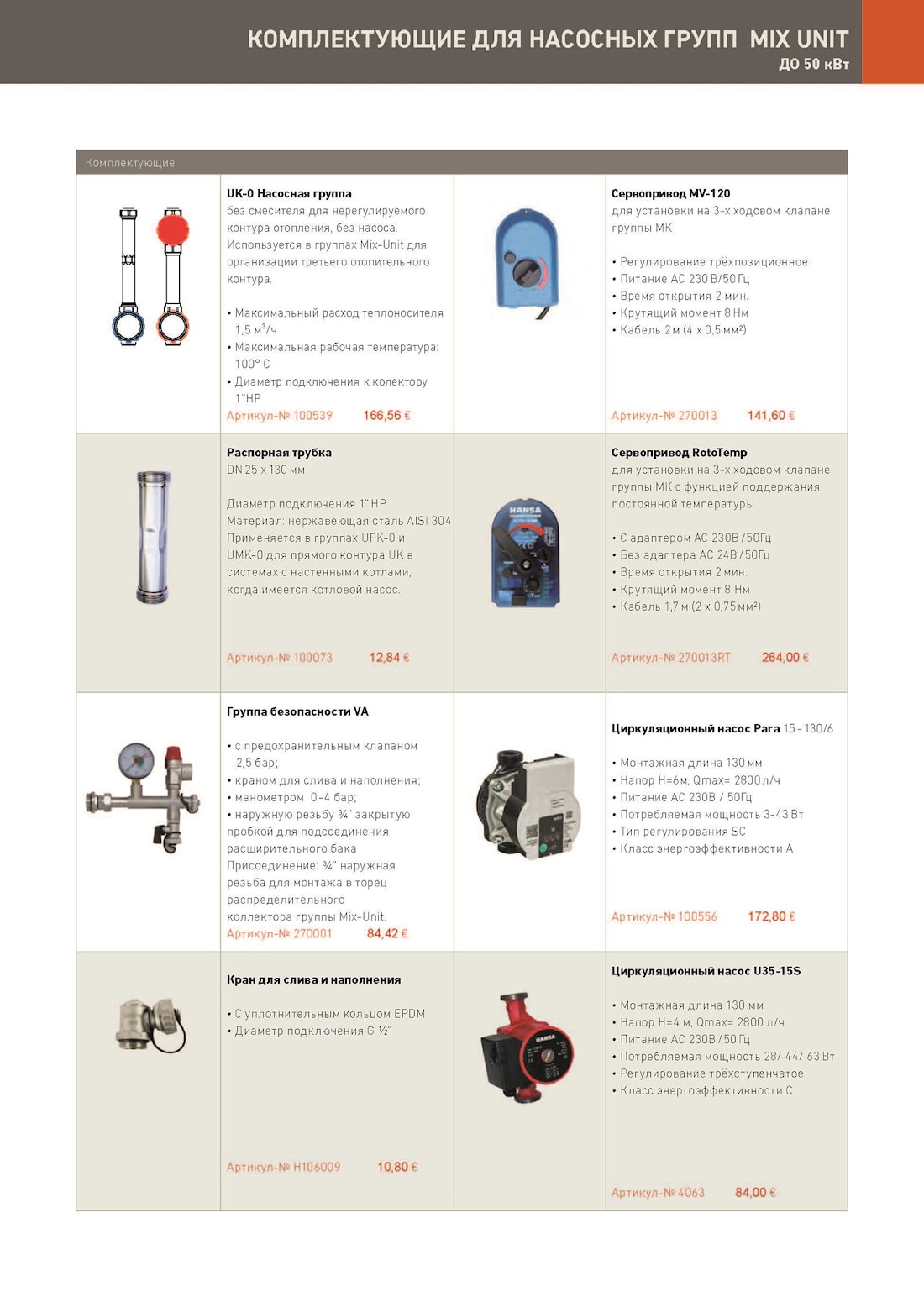

Технический каталог HANSA. Цены указаны в евро без НДС


производитель
HANSA


Если вы хотите купить UFK-0 насосно-смесительный модуль Mix-Unit HANSA , вы можете:
