WМK-0 насосно-смесительный модуль Mix-Unit HANSA

1 смесительный контур, 1 прямой контур, с гидрострелкой

Компактная насосная группа Mix-Unit WMK-0 из нержавеющей стали используется для монтажа с газовым, электрическим или твердотопливным котлом мощностью до 50 кВт при ΔT= 20K.

На коллекторе установлены две насосные группы:

• UK - прямая насосная группа
• MK - смесительная группа с возможность установки автоматического сервопривода.

Насосно - смесительный модуль WМK-0 с гидрострелкой поставляется без изоляции в собранном виде. Крепление в комплекте.

По желанию заказчика насосный модуль может быть доукомплектован циркуляционным насосом GRUNDFOS или WILO. Монтажная длина насоса L = 130 мм х 1’’.

Технические характеристики:

• Межосевое расстояние: 100 мм;
• Длина: 370 мм/ Ширина: 420 мм/ Вес: 5.1 кг;
• Максимальное рабочее давление: 6 бар;
• Максимальная рабочая температура: 100° С;
• Распределительный коллектор Ø 40 х1,5 мм из нержавеющей стали AISI 304;
• Максимальный расход теплоносителя через коллектор при скорости 1 м/с= 2,14м³/ч;
• Максимальный расход теплоносителя через прямой контур 1,5 м³/ч при ΔT= 10K до 35 кВт Kvs = 11 м³/ч;
• Максимальный расход теплоносителя через смесительный контур 1.4 м³/ч при ΔT= 10K до 16 кВт (Kvs = 7,2 м³/ч);
• Для автоматического управления температурой смесительного контура необходимо установить сервопривод;
• Насосная группа поставляется с пластиковыми вставками без насоса. Монтажная длина насоса L = 130 мм х 1’’;
• На обратной и подающей линии установлены шаровые краны Ду25 с термометром 0-120°С;
• Подключение со стороны котла: подающей и обратной линии через накидные гайки (американки) 1". Подключение со стороны системы отопления: наружная резьба 1".



  ---

Насосный модуль предусматривает возможность подключения дополнительного прямого или смесительного контура.

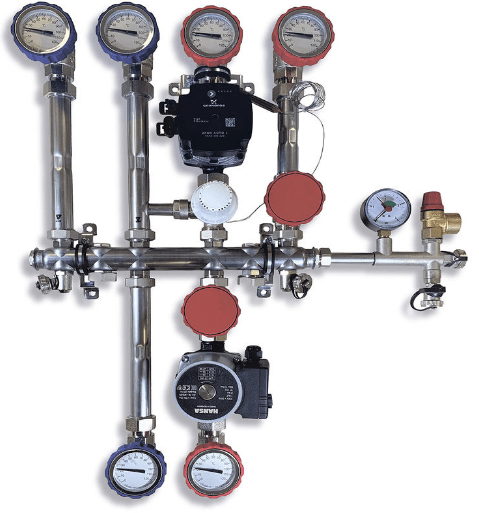

На изображении представлено индивидуальное решение на 1 смесительный и 2 прямых контура на основе компактного модуля MIX-Unit (насосы не входят в стандартную комплектацию группы).

---

---

Примеры монтажа:

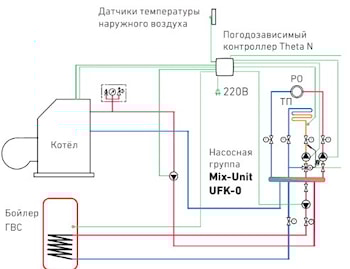

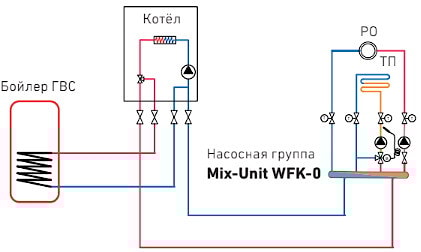

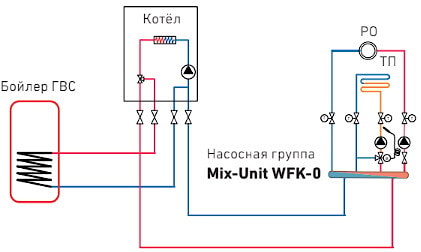

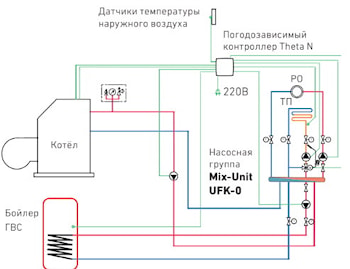

Схема №1.	Схема №2.

* Цена указана для насосно-смесительной группы HANSA WМK-0 с функцией гидрострелки, без насоса.

Технический паспорт Mix-Unit WМK-0
