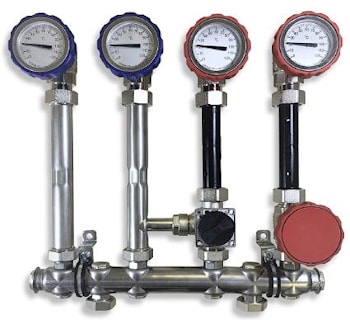

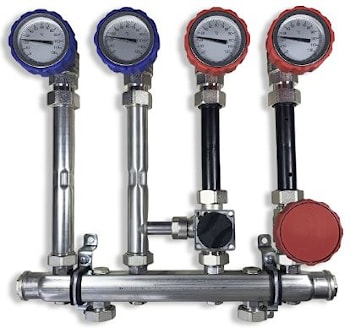

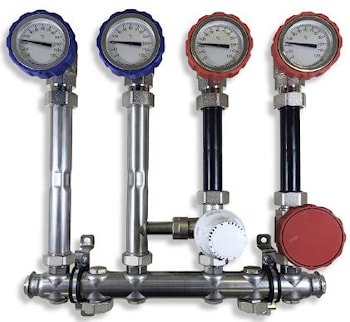

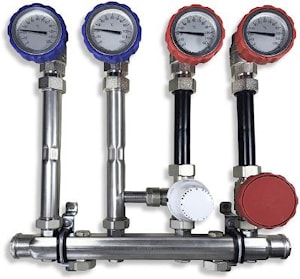

WFK-0 насосно-смесительный модуль Mix-Unit HANSA

1 смесительный (термоголовка), 1 прямой контур, гидростелка

Компактная насосная группа Mix-Unit WFK-0 из нержавеющей стали с термоголовкой с выносным датчиком и гидрострелкой используется для монтажа с газовым, электрическим или твердотопливным котлом мощностью до 50 кВт при ΔT= 20K.

На коллекторе установлены две насосные группы:

• UK - прямая насосная группа
• FW - смесительная группа с функцией поддержания постоянной температуры с выносным датчиком.

Насосно - смесительный модуль WFK-0 с гидрострелкой поставляется без изоляции в собранном виде.

По желанию заказчика насосный модуль может быть доукомплектован циркуляционным насосом GRUNDFOS или WILO. Монтажная длина насоса L = 130 мм х 1’’.

Технические характеристики:

• Межосевое расстояние: 100 мм;
• Длина: 370 мм/ Ширина: 420 мм/ Вес: 5.2 кг;
• Максимальное рабочее давление: 6 бар;
• Максимальная рабочая температура: 100° С;
• Распределительный коллектор Ø 40х1,5 мм из нержавеющей стали AISI 304;
• Максимальный расход теплоносителя через коллектор при скорости 1 м/с = 2,14 м³/ч;
• Максимальный расход теплоносителя через прямой контур 1,5 м³/ч при ΔT= 20K до 35 кВт Kvs=11 м³/ч;
• Максимальный расход теплоносителя через смесительный контур 0,86 м3/ч при до 10 кВт (Kvs=1,84 м³/ч);
• Температура смесительного контура регулируется бесступенчато, посредством термостатической головки в пределах от 20° до 50° С (до 70°С по запросу);
• Насосная группа поставляется с пластиковыми вставками без насоса. Монтажная длина насоса L = 130 мм х 1’’;
• На обратной и подающей линии установлены шаровые краны Ду25 с термометром 0-120° С;
• Подключение со стороны котла: подающей и обратной линии через накидные гайки (американки) 1". Подключение со стороны системы отопления: наружная резьба 1".



  ---

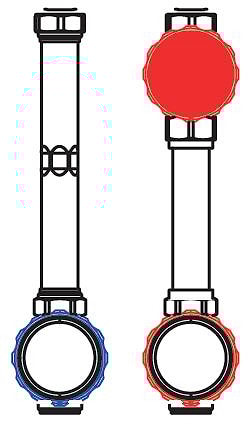

Насосный модуль предусматривает возможность подключения дополнительного прямого или смесительного контура.

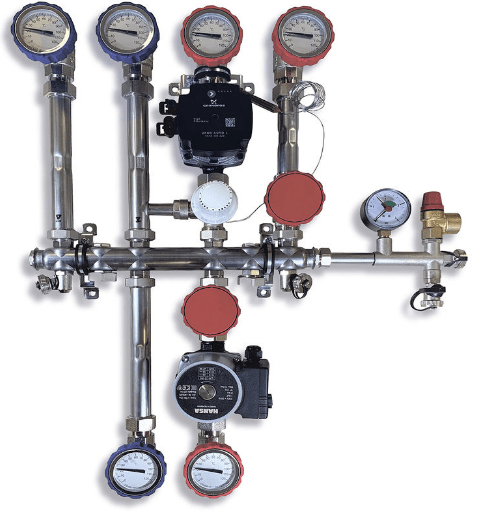

На изображении представлено индивидуальное решение на 1 смесительный и 2 прямых контура на основе компактного модуля MIX-Unit (насосы не входят в стандартную комплектацию группы).

---

---

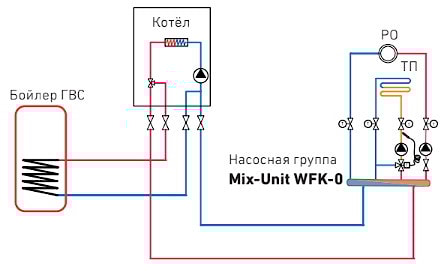

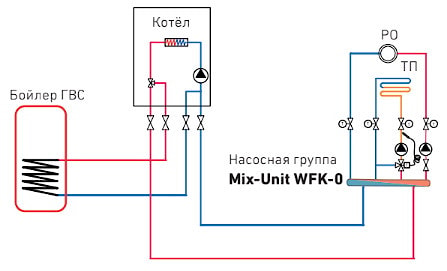

Примеры монтажа:

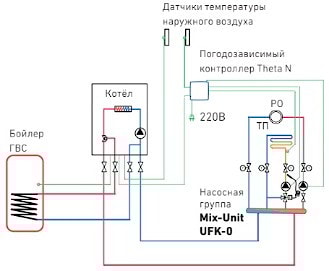

Схема №1.	Схема №2.

* Цена указана для насосно-смесительной группы HANSA WFK-0 с функцией гидрострелки, без насоса.

Технический паспорт Mix-Unit WFK-0

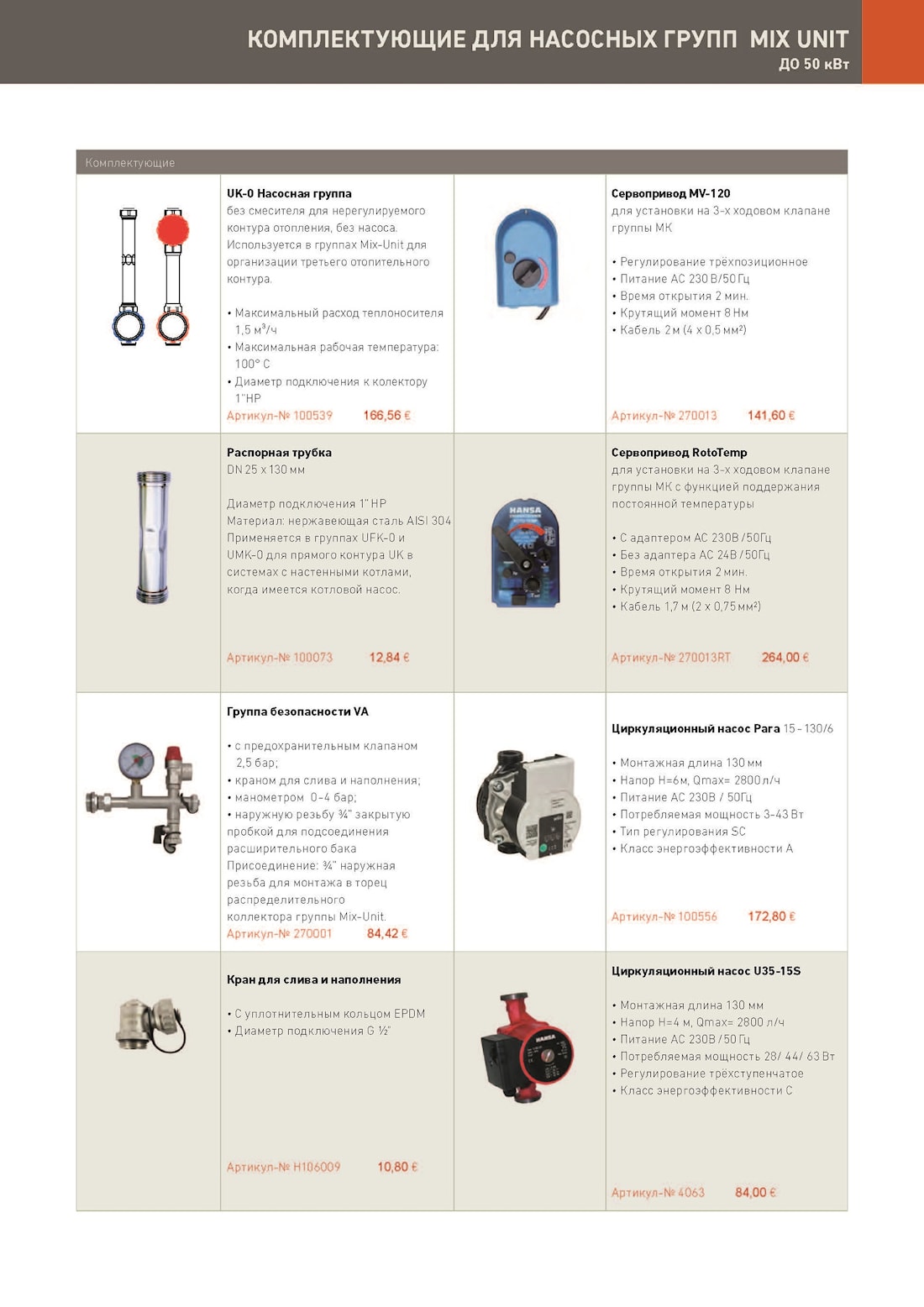

Технический каталог HANSA. Цены указаны в евро без НДС
