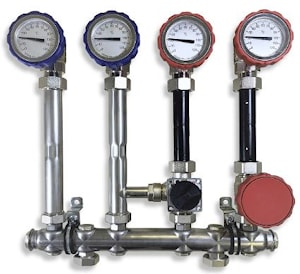

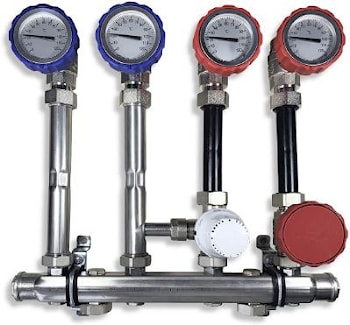

UМK-0 насосно-смесительный модуль Mix-Unit HANSA

1 смесительный, 1 прямой контур, без гидрострелки

Компактная насосная группа Mix-Unit UMK-0 из нержавеющей стали используется для монтажа с электрическим, газовым или твердотопливным котлом мощностью до 50 кВт при ΔT= 20K.

На коллекторе установлены две насосные группы:

• UK - прямая насосная группа
• MK - смесительная группа с возможность установки автоматического сервопривода.

Насосно - смесительный модуль UМK-0 без гидрострелки поставляется без изоляции с комплектом крепления в собранном виде.

По желанию заказчика насосный модуль может быть доукомплектован циркуляционным насосом GRUNDFOS или WILO. Монтажная длина насоса L = 130 мм х 1’’.

Технические характеристики:

• Межосевое расстояние: 100 мм;
• Длина: 370 мм/ Ширина: 420 мм/ Вес: 5.2 кг;
• Максимальное рабочее давление: 6 бар;
• Максимальная рабочая температура: 100° С;
• Распределительный коллектор Ø 35 х 1,5 мм из нержавеющей стали AISI 304;
• Максимальный расход теплоносителя через коллектор при скорости 1 м/с= 2,14м³/ч;
• Максимальный расход теплоносителя через прямой контур 1,5 м³/ч при ΔT= 20K, до 35 кВт Kvs=11 м³/ч;
• Максимальный расход теплоносителя через смесительный контур 0,86 м³/ч при ΔT= 10K до 10 кВт (Kvs=1,84 м³/ч);
• Для автоматического управления температурой смесительного контура
  необходимо установить сервопривод;
• Насосная группа поставляется с пластиковыми вставками без насоса.
  Монтажная длина насоса L =130 мм х 1’’.



  ---

Насосный модуль предусматривает возможность подключения дополнительного прямого или смесительного контура.

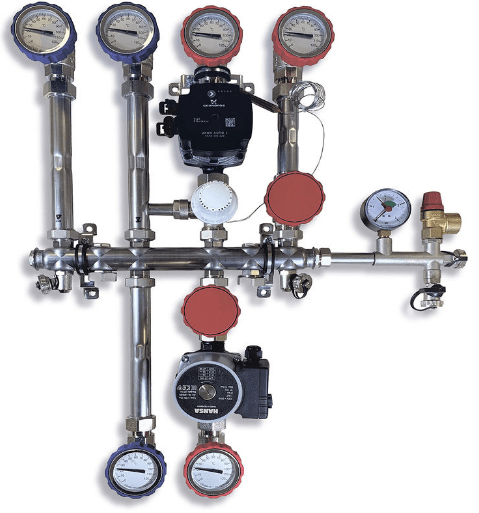

На изображении представлено индивидуальное решение на 1 смесительный и 2 прямых контура на основе компактного модуля MIX-Unit (насосы не входят в стандартную комплектацию группы).

---

---

Примеры монтажа:

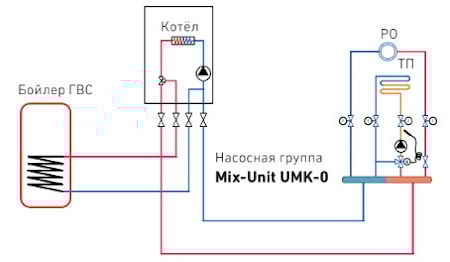

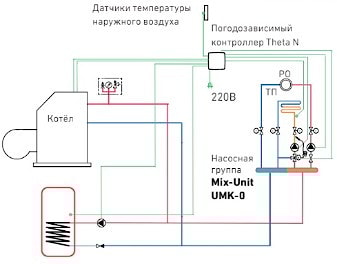

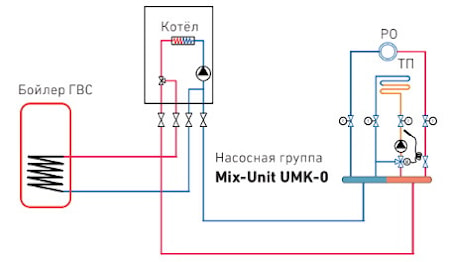

Схема №1.	Схема №2.

* Цена указана для насосно-смесительной группы HANSA UМK-0 без функции гидрострелки, без насоса.

Технический паспорт Mix-Unit UМK-0
