Пиролизный котел ATMOS С 50 S для угля и древесины
Мощность 50 кВт. Площадь обогрева до 480 м². Топливо дрова, торфобрикет, бурый уголь. КПД 90%.
Газогенераторный (пиролизный) котел чешского производителя ATMOS серии C 50 S – комбинированный твердотопливный котел длительного горения. Мощность котла позволяет отапливать несколько небольших частных домов, а также жилые дома и административные и промышленные здания площадью до 480 м².
1) Получение или генерирование горючего газа
2) Сжигание газа и получение тепловой энергии
Отсюда название котла: «газогенераторный».
Процесс горения твердого топлива у газогененраторного котла ATMOS C50S максимально приближен к процессу сжигания газа, легко управляется, и «растянут» во времени.
Отличительная особенность газогенераторного котла отопления ATMOS C50S – полное сгорание твердого топлива. Нет необходимости часто чистить котел и проводить техническое обслуживание. Отходящие газы практически не видны из дымовой трубы, т.к. содержат двуокись углерода и воду и причиняют меньше вреда окружающей среде. Поэтому котел отопления ATMOS C50S относится к наивысшему 5 классу энергоэффективности.
Панель управления котла
Электромеханическая регулировка - грамотное решение для управления работой котла (вентилятора) простым и надежным способом.
Данные схемы являются примером грамотного монтажа для эффективного и экономичного отопления. Газогенераторный котел ATMOS с аккумулирующим баком и Ладдоматом обеспечивает 20-30% экономии топлива, долгий срок службы котла и дымовой трубы, более комфортное обслуживание.
Производителем разработано больше схем монтажа газогенераторных котлов с применением различного оборудования для комфорта и энергоэффективности. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналлог Ладдомата насосный узел THERMOMAT. Монтаж котла возможен с теплоаккумуляторами или без них, следует знать, что с аккумулирующим баком потребление топлива снижается на 20-30%, а длительность между растопками котла может достигать от 1 до 3 дней. Монтаж котлов возможен без аккумулирующих баков, особенно комбинированных котлов с горелкой для топливных масел.
Руководство по эксплуатации
ООО Торговый дом «Атмос» - официальный дилер газогенераторных котлов ATMOS. В нашей организации можно купить котел оптом и в розницу, оформить рассрочку без %, заказать монтаж котла и системы отопления , сервисное и техническое обслуживание.
|
Газогенераторный (пиролизный) котел чешского производителя ATMOS серии C 50 S – комбинированный твердотопливный котел длительного горения. Мощность котла позволяет отапливать несколько небольших частных домов, а также жилые дома и административные и промышленные здания площадью до 480 м².
Газогенераторные пиролизные твердотопливные котлы ATMOS C 50 S существенно отличаются от твердотопливных котлов на дровах или угле, в которых происходит обычный процесс сгорания топлива. В основе работы пиролизных котлов ATMOS C50S лежит принцип пиролиза, при котором твердое топливо нагревается до высокой температуры (270-800 С) без доступа кислорода. При этом происходит его разложение на пиролизный газ и древесный уголь. Другими словами, процесс работы газогенераторного котла можно разделить на два этапа:Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS С 50 S с аккумулирующей емкостью гарантия 3 года!
1) Получение или генерирование горючего газа
2) Сжигание газа и получение тепловой энергии
Отсюда название котла: «газогенераторный».
Уникальной разработкой чешских инженеров является возможность установки пеллетной горелки в верхнюю дверцу котла ATMOS C 50 S. Заменив верхнюю дверцу на дверцу для инсталляции пеллетной горелки, мы получаем многотопливный энергоэффективный автоматический котел ATMOS C 50 S с пеллетной горелкой ATMOS A45.
Конструктивные особенности пиролизного котла ATMOS C50S
В газогенераторных котлах ATMOS для твердого топлива теплообменник состоит из двух камер. Верхняя - это загрузочная камера. В этой камере топливо тлеет при недостатке кислорода, образуя топливный газ. Процесс пиролиза (газогенерации) твердого топлива происходит достаточно медленно, поэтому время горения одной закладки на дровах составляет в среднем 12 часов, на угле или торфобрикете – до 18-20ч. Образовавшийся топливный газ поступает в нижнюю камеру сгорания, в которую подается предварительно нагретый вторичный воздух в необходимом количестве для полного сгорания газа.Процесс горения твердого топлива у газогененраторного котла ATMOS C50S максимально приближен к процессу сжигания газа, легко управляется, и «растянут» во времени.
Отличительная особенность газогенераторного котла отопления ATMOS C50S – полное сгорание твердого топлива. Нет необходимости часто чистить котел и проводить техническое обслуживание. Отходящие газы практически не видны из дымовой трубы, т.к. содержат двуокись углерода и воду и причиняют меньше вреда окружающей среде. Поэтому котел отопления ATMOS C50S относится к наивысшему 5 классу энергоэффективности.
Преимущества пиролизного твердотопливного котла ATMOS C 50 S:
- КПД 88 – 90 %, в то время как КПД обычного твердотопливного котла редко превышает 60-70 %.
- Регулируемый процесс горения в газогенераторном котле – одна закладка топлива может гореть от 8 до 20 часов. В классических твердотопливных котлах горение длится 3 – 5 часов.
- Благодаря регулируемому процессу горения (мощность регулируется в диапазоне 30 – 100 %), работу котла можно автоматизировать, как например, газового или жидкотопливного.
- Газогенераторные котлы экономичнее обычных твердотопливных котлов на 30-40%.
- Возможность комбинировать топливо – древесину, торфобрикет, бурый уголь.
- Дополнительная опция – установка пеллетной горелки.

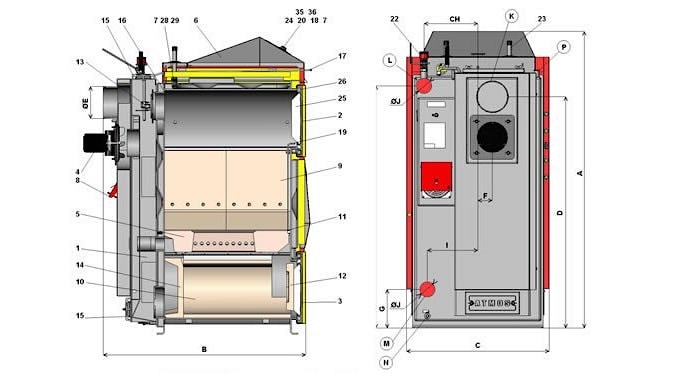

| 1. | Корпус котла | 14. | Огнеупор задней части сферического пространства |
| 2. | Дверцы загрузочной камеры | 15. | Крышка для чистки |
| 3. | Дверца нижней камеры | 16. | Ручка поворотного колосника |
| 4. | Вытяжной вентилятор | 17. | Тяга заслонки для затапливания |
| 5. | Огнеупорный керамический блок | 18. | Термометр |
| 6. | Панель управления | 19. | Диафрагма топки |
| 7. | Предохранительный термостат | 20. | Выключатель |
| 8. | Регулировка первичного воздуха | 22. | Регулятор тяги - Honeywell FR124 |
| 9. | Поворотная чугунная колосниковая решетка | 23. | Огнеупорная фасонная часть |
| 10. | Керамический огнеупор в нижней камере | 24. | Регулирующий термостат вентилятора |
| 11. | Колосниковая трубка | 25. | Sibral-изоляция дверцы котла |
| 12. | Керамический полумесяц на дверце | 26. | Шнур уплотнительный 18х18 |
| 13. | Растопочный клапан | 27. | Термостат топочных газов |
| 28.Охлаждающий контур от перегрева. | |||

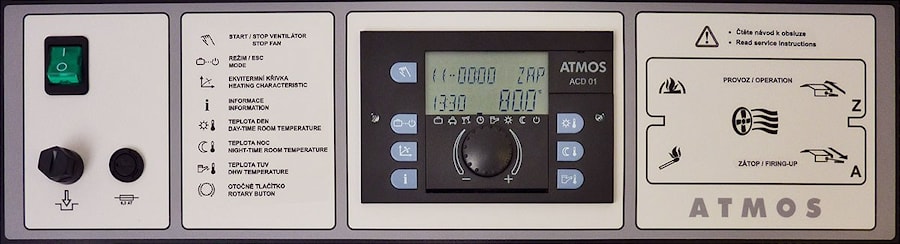

Панель управления котла
Электромеханическая регулировка - грамотное решение для управления работой котла (вентилятора) простым и надежным способом.
- Главный выключатель - выключает котел в случае необходимости
- Предохранительный термостат - защитный термостат от перегрева котла
- Термометр - указывает температуру воды на выходе из котла
- Регулировочный термостат (котловой) - управляет работой вентилятора по температуре воды на выходе из котла
- Термостат топочных газов - отключает вентилятор котла после догорания топлива.
Техническая характеристика
Тип котла Kombi |
C 50S |
| Диапазон мощности (кВт) | 35-48 |
| Предписанная тяга дымовой трубы (Па) | 28 |
| Вес котла (кг) | 415 |
| Высота котла (мм) | 1360 |
| Ширина котла (мм) | 590 |
| Глубина котла (мм) | 1045 |
| Объем воды (л) | 95 |
| Объем загрузочной воронки (дм3) | 150 |
| Электрическая потребляемая мощность (Вт) | 50 |
| Напряжение подключения (В/Гц) | 230/50 |
| Предписанное топливо | Торфобрикет, дрова, уголь |
| Максимальная длина поленьев (мм) | 530 |
| Минимальная температура обратной воды (°С) | 65 |
| КПД % | 88-90 |
| Класс энергоэффективности котла | 5 |
МОНТАЖ И ПОДКЛЮЧЕНИЕ

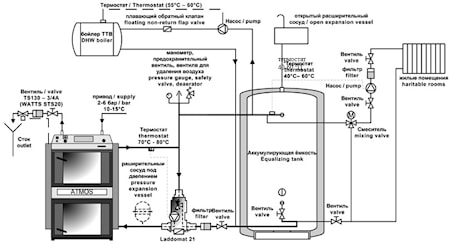

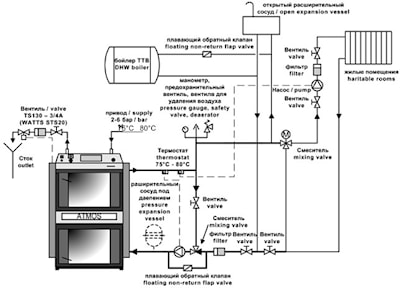

Данные схемы являются примером грамотного монтажа для эффективного и экономичного отопления. Газогенераторный котел ATMOS с аккумулирующим баком и Ладдоматом обеспечивает 20-30% экономии топлива, долгий срок службы котла и дымовой трубы, более комфортное обслуживание.
Производителем разработано больше схем монтажа газогенераторных котлов с применением различного оборудования для комфорта и энергоэффективности. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналлог Ладдомата насосный узел THERMOMAT. Монтаж котла возможен с теплоаккумуляторами или без них, следует знать, что с аккумулирующим баком потребление топлива снижается на 20-30%, а длительность между растопками котла может достигать от 1 до 3 дней. Монтаж котлов возможен без аккумулирующих баков, особенно комбинированных котлов с горелкой для топливных масел.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ
Каталог газогенераторных котлов ATMOSРуководство по эксплуатации
ООО Торговый дом «Атмос» - официальный дилер газогенераторных котлов ATMOS. В нашей организации можно купить котел оптом и в розницу, оформить рассрочку без %, заказать монтаж котла и системы отопления , сервисное и техническое обслуживание.
